| Τόπος καταγωγής: | ΚΙΝΑ |
|---|---|
| Μάρκα: | OLKOPTO |
| Πιστοποίηση: | RoHs, FCC, CE, UL etc |
| Αριθμό μοντέλου: | OLSQ854XM-CDS1 |
| Ποσότητα παραγγελίας min: | 1 PC |
| Συσκευασία λεπτομέρειες: | 4 PC ανά παλέτα |
| Χρόνος παράδοσης: | 3-5 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T ή δίκτυο 30 ημέρες |
| Δυνατότητα προσφοράς: | 10K το μήνα |
| Ποσοστό στοιχείων: | 40Gbps | Τύπος μορφής: | QSFP+ |
|---|---|---|---|
| Συνδετήρας: | Συνδετήρας MPO | Πηγή: | Vcsel |
| Οπτική δύναμη: | -7.6~2.4 | Ευαισθησία: | <-9> |
| Τύπος ινών: | MMF | Εφαρμογή: | ●40GBASE-SR4 40G Ethernet ●Datacom/Telecom διακοπτών & δρομολογητών συνδέσεων συνάθροισης και Backpl |
| Επισημαίνω: | πομποδέκτης 850nm 40G QSFP+,Πομποδέκτης MMF 40G QSFP+,οπτικός πομποδέκτης 40G Qsfp+ |
||

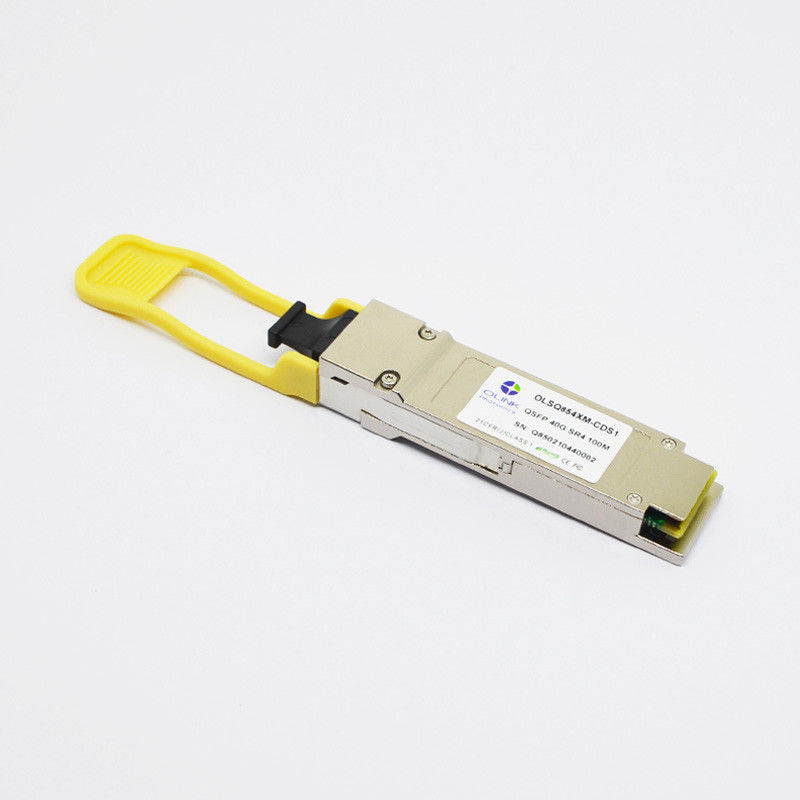

Ενότητα πομποδεκτών MMF 850nm 40G QSFP+
Συμβατή 40GBASE-SR4 MMF 850nm QSFP+ ενότητα πομποδεκτών της Cisco qsfp-40g-SR4
Περιγραφές προϊόντων
Qsfp-40g-SR4 του Olinkcom σχεδιάζεται για τη χρήση σε 40 εφαρμογές Gigabit Ethernet (40GbE) πέρα από την πολλαπλού τρόπου ίνα. Συμμορφώνεται με τις προδιαγραφές QSFP+ MSA και IEEE 802.3ba 40GBASE-SR4. Ο πομποδέκτης QSFP+ SR4 ενσωματώνει τέσσερις παρόδους στοιχείων σε κάθε κατεύθυνση με κάθε πάροδο στο δόσιμο ενός αθροισμένου εύρους ζώνης 40 GBP. Κάθε πάροδος υποστηρίζει τα μήκη συνδέσεων 100m στην πολλαπλού τρόπου ίνα OM3 ή 150m στην πολλαπλού τρόπου ίνα OM4. Η οπτική συσκευή αποστολής σημάτων ενσωματώνει ένα 4 λέιζερ καναλιών 850nm VCSEL, έναν οδηγό απομονωτών και λέιζερ εισαγωγής 4 καναλιών, τον έλεγχο και τους προκατειλημμένους φραγμούς. Ο οπτικός δέκτης ενσωματώνει μια φωτοδίοδο ΚΑΡΦΙΤΣΩΝ 4 καναλιών, μια σειρά της TIA 4 καναλιών, ένας απομονωτής παραγωγής 4 καναλιών, φραγμοί ελέγχου.
Γενικά λειτουργούντα χαρακτηριστικά
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος | Μέγιστο. | Μονάδα | Σημείωση |
| Ποσοστό στοιχείων | Ο ΔΡ | 9.95 | 10.3125 | 11.3 | Gb/s | |
| Τάση ανεφοδιασμού | Vcc | 3.13 | 3.3 | 3.47 | Β | |
| Ρεύμα ανεφοδιασμού | Icc5 | 450 | μΑ | |||
| Λειτουργούντα Temp περίπτωσης. | TC | 0 | 70 | °C |
Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = Β 0 έως 70 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος | Μέγιστο. | Μονάδα | Σημείωση |
| Συσκευή αποστολής σημάτων | ||||||
| Λειτουργούν μήκος κύματος | λ | 1483 | 1490 | 1497 | NM | |
| 1543 | 1550 | 1577 | ||||
| Ave. δύναμη παραγωγής (που επιτρέπεται) | ΣΤΡΩΣΤΕ | 0 | 6 | dBm | 1 | |
| Αναλογία καταστολής δευτερεύων-τρόπου | SMSR | 30 | DB | |||
| Αναλογία εξάλειψης | ER | 8.2 | DB | |||
| Φασματικό πλάτος RMS | Δλ | 1 | NM | |||
| Χρόνος ανόδου/πτώση (20%~80%) | Tr/Tf | 50 | CP | |||
| Ποινική ρήτρα διασποράς | TDP | 3.2 | DB | |||
| Σχετικός θόρυβος έντασης | RIN | -128 | dB/Hz | |||
| Οπτικό μάτι παραγωγής | Υποχωρητικός με IEEE 0802.3ae | |||||
| Δέκτης | ||||||
| Λειτουργούν μήκος κύματος | λ | 1550 | NM | |||
| 1490 | ||||||
| Ευαισθησία δεκτών | PSEN1 | -21 | dBm | 2 | ||
| Υπερφόρτωση | ΣΤΡΩΣΤΕ | -7 | dBm | |||
| Το Los βεβαιώνει | PA | -40 | dBm | |||
| Το Los de-βεβαιώνει | Pd | -25 | dBm | |||
| Υστέρηση Los | Pd-PA | 0,5 | DB | |||
Σημειώσεις:
1. Οι μέσοι αριθμοί δύναμης είναι πληροφοριακοί μόνο, ανά IEEE 802.3ae.
2. Μετρημένος με χειρότερο ER=9 Τζίτζιφο-12<10> 231 – 1 PRBS.
• Υψηλή ικανότητα καναλιών: 40 GBP ανά πομποδέκτη
• Ποσοστό στοιχείων μετάδοσης μέχρι 10.3Gbps ανά κανάλι
• Επάνω στις συνδέσεις to100m σε OM3 MMF
• Υψηλός-αξιοπιστία 4 λέιζερ καναλιών 850nm VCSEL
• Ηλεκτρικά καυτός-swappable
• Υποχωρητικός με QSFP+ MSA
• Οπτικός συνδετήρας MPO
• Λειτουργούσα σειρά θερμοκρασίας: 0~70ºC
• Διασκεδασμός δύναμης < 1="">
• Λειτουργία υποστηρίξεων DDM
Συμβατότητα
• Δεσμός 2000 σειρά – N2K-C2248PQ
• Δεσμός 2000 σειρά – N2K-C2284PQ
• Δεσμός 3000 σειρές – N3K-3132PQ
• Δεσμός 3000 σειρές – N3K-3172PQ
• Δεσμός 3000 σειρές – N3K-3172TQ
• Δεσμός 3000 σειρές – N3K-C3016Q-40GE
• Δεσμός 3000 σειρές – N3K-C3064PQ
• Δεσμός 3000 σειρές – N3K-C3064PQ-10GE
• Δεσμός 3000 σειρές – N3K-C3064PQ-10GX
• Δεσμός 3000 σειρές – N3K-C3064TQ-10GT
