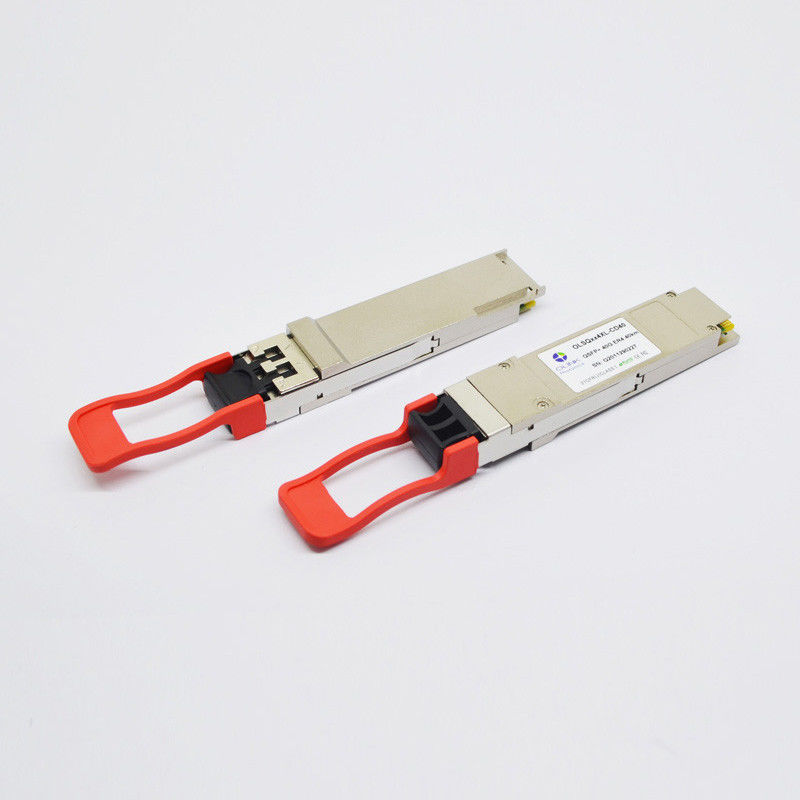

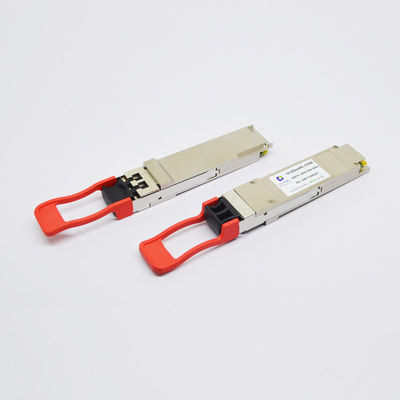

Ιουνίπερος συμβατό 40G QSFP+ ER4 Lite 1270~1330nm 30km οπτικά DOM πομποδεκτών LC

Χαρακτηριστικά γνωρίσματα προϊόντων

●Διπλή οπτική διεπαφή δοχείων LC

●Ενιαία παροχή ηλεκτρικού ρεύματος +3.3V

●4 σχέδιο παρόδων MUX/DEMUX CWDM

●Μέχρι το ποσοστό στοιχείων 11.2Gb/s ανά μήκος κύματος

●Μέχρι τη μετάδοση lite στην ενιαία ίνα τρόπου (SMF)

●Χαμηλής ισχύος διασκεδασμός (Max: 3.5W)

●Χτισμένος στην ψηφιακή διαγνωστική λειτουργία

●Λειτουργούσα σειρά θερμοκρασίας περίπτωσης: 0℃ σε 70℃

Εφαρμογές

●Συνδέσεις 40GBASE-ER4 Ethernet

●Το Infiniband QDR και ΟΔΓ διασυνδέει

●Πελάτης-δευτερεύουσες συνδέσεις τηλεπικοινωνιών 40G

Πρότυπα

●Υποχωρητικός με τα πρότυπα 40G Ethernet IEEE802.3ba και 40GBASE-ER4

●Υποχωρητικός με τις προδιαγραφές υλικού QSFP+ MSA

●Υποχωρητικός με RoHS

Λειτουργική περιγραφή

OLSQXX4XL-CD30 του Olinkcom είναι μια ενότητα πομποδεκτών που σχεδιάζεται για τις εφαρμογές οπτικών επικοινωνιών lite. Το σχέδιο είναι υποχωρητικό σε 40GBASE-ER4 των IEEE P802.3ba προτύπων. Η ενότητα μετατρέπει 4 κανάλια εισαγωγών (CH) των ηλεκτρικών στοιχείων 10Gb/s σε 4 οπτικά σήματα CWDM, και τα πολλαπλασιάζει σε ένα ενιαίο κανάλι για την οπτική μετάδοση 40Gb/s. Reversely, από την πλευρά δεκτών, η ενότητα αποδιαυλώνει οπτικά ένα 40Gb/s που εισάγεται σε 4 σήματα καναλιών CWDM, και τους μετατρέπει σε 4 ηλεκτρικά στοιχεία παραγωγής καναλιών.

Τα κεντρικά μήκη κύματος των 4 καναλιών CWDM είναι 1271, 1291, 1311 και 1331 NM ως μέλη του πλέγματος μήκους κύματος CWDM που καθορίζεται στο ITU-τ G694.2. Περιέχει έναν διπλό συνδετήρα LC για την οπτική διεπαφή και έναν συνδετήρα καρφιτσών 148 για την ηλεκτρική διεπαφή. Για να ελαχιστοποιήσει την οπτική διασπορά στο μεγάλης απόστασης σύστημα, η single-mode ίνα (SMF) πρέπει να εφαρμοστεί σε αυτήν την ενότητα.

Το προϊόν σχεδιάζεται με το τύπο, την οπτική/ηλεκτρική σύνδεση και την ψηφιακή διαγνωστική διεπαφή σύμφωνα με την πολλών πηγών συμφωνία QSFP+ (MSA). Έχει ως σκοπό να ικανοποιήσει τους πιό σκληρούς εξωτερικούς λειτουργούντες όρους συμπεριλαμβανομένης της θερμοκρασίας, της υγρασίας και της παρέμβασης της EMI.

Σημειώσεις:

1.Measured με τη δοκιμή προσαρμογής κάνετε σήμα σε TP3 για τα ΤΖΊΤΖΙΦΑ = 10^-12 χαρακτηριστικά δεκτών

Περισσότερες λεπτομέρειες των προϊόντων μας:

Υψηλά αξιόπιστα οπτικά συστατικά και άριστο σχέδιο

1.DLB φωτοδίοδος λέιζερ και ΚΑΡΦΙΤΣΩΝ

• Μεγάλη απόσταση μετάδοσης.
• Υψηλή ταχύτητα και απόδοση

2.Thick χρυσό δάχτυλο

• Σταθερή λειτουργία
• Το επαναλαμβανόμενο βούλωμα και αποσυνδέει

3.Plating η σκληρή χρυσή Shell

• Καλός διασκεδασμός θερμότητας
• Μην μπορέστε να παραμορφωθείτε εύκολα
• Αντι-ηλεκτρομαγνητική παρέμβαση

Οικονομικώς αποδοτική και αξιόπιστη μετάδοση

• Η χαμηλής ισχύος κατανάλωση και η μικρή λανθάνουσα κατάσταση επιτρέπουν στις συσκευές δικτύων σας για να λειτουργήσουν αποτελεσματικά
• Η λειτουργία DOM υποστηρίζει το σε πραγματικό χρόνο έλεγχο για τη θέση πομποδεκτών.
