| Τόπος καταγωγής: | Shenzhen Κίνα |
|---|---|
| Μάρκα: | OLKOPTO |
| Πιστοποίηση: | RoHS FCC CE GS UL FDA etc |
| Αριθμό μοντέλου: | OLSP3112L-CD10 |
| Ποσότητα παραγγελίας min: | 1PC |
| Συσκευασία λεπτομέρειες: | Μεμονωμένο συσκευασία ή 10pcs/pallet ή 20pcs/pallet |
| Χρόνος παράδοσης: | 3-5 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T ή δίκτυο 30 ημέρες |
| Δυνατότητα προσφοράς: | 80-120k το μήνα |
| Ποσοστό στοιχείων: | 1.25Gbps/1.0625Gbps | Τύπος: | SFP |
|---|---|---|---|
| Συμβατότητα: | Cisco | Συνδετήρας: | LC ντούμπλεξ |
| Μήκος κύματος: | 1310nm | Απόσταση: | 10km |
| DDM/DOM: | Υποστηριγμένος | Τύπος δεκτών: | Καρφίτσα |
| Αναλογία εξάλειψης: | >9dB | Τύπος ινών: | SMF |
| Θερμοκρασία: | 0~70 °C | Εξουσιοδότηση: | 3 έτη |
| Επισημαίνω: | Οπτικοί πομποδέκτες SMF SFP,1310nm οπτικοί πομποδέκτες SFP,Ενότητα SMF SFP ethernet |
||

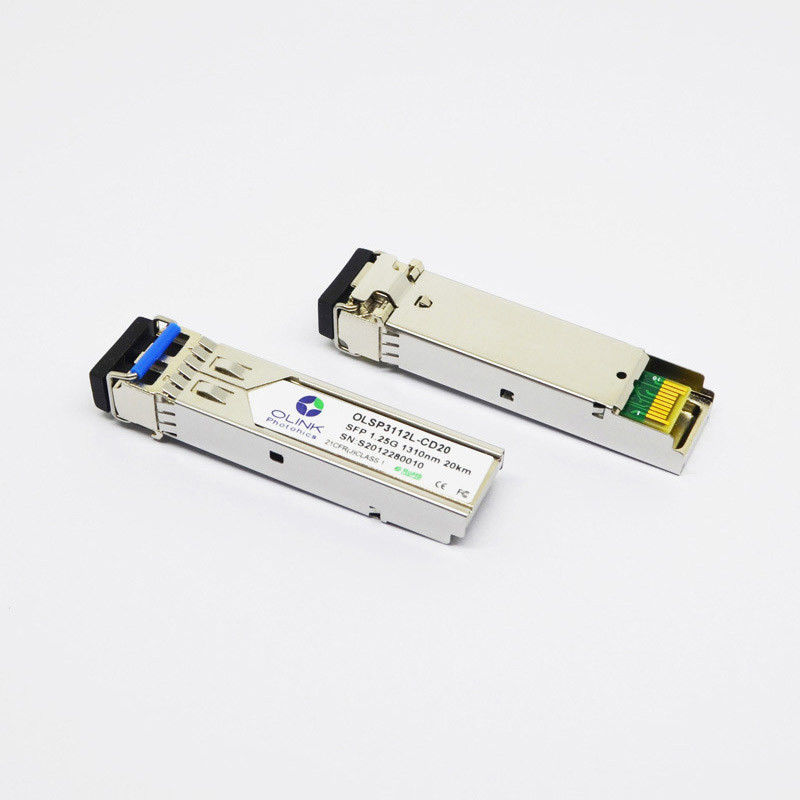

Οπτικοί πομποδέκτες 1310nm 10km της Cisco LC SMF SFP
Ενότητα 1000base-LX SFP 1310nm 10km πομποδεκτών της Cisco LC SMF
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος | Σύμβολο | Ελάχιστος. | Μέγιστο. | Μονάδα | Σημείωση |
| Τάση ανεφοδιασμού | Vcc | -0.5 | 4.0 | Β | |
| Θερμοκρασία αποθήκευσης | TS | -40 | 85 | °C | |
| Σχετική υγρασία | RH | 0 | 85 | % |
Σημείωση: Η πίεση παραπάνω από τις μέγιστες απόλυτες εκτιμήσεις μπορεί να προκαλέσει τη μόνιμη ζημία στον πομποδέκτη.
Ψηφιακές διαγνωστικές προδιαγραφές
Οι πομποδέκτες olsp3112l-γ (I) D10 μπορούν να χρησιμοποιηθούν στα συστήματα οικοδεσποτών που απαιτούν είτε τα εσωτερικά είτε εξωτερικά βαθμολογημένα ψηφιακά διαγνωστικά.
| Παράμετρος | Σύμβολο | Μονάδες | Ελάχιστος. | Μέγιστο. | Ακρίβεια | Σημείωση |
| Θερμοκρασία πομποδεκτών | DTemp-ε | ºC | -45 | +90 | ±5ºC | 1 |
| Τάση ανεφοδιασμού πομποδεκτών | DVoltage | Β | 2.8 | 4.0 | ±3% | |
| Προκατειλημμένο ρεύμα συσκευών αποστολής σημάτων | DBias | μΑ | 2 | 15 | ±10% | 2 |
| Δύναμη παραγωγής συσκευών αποστολής σημάτων | DTx-δύναμη | dBm | -10 | -2 | ±3dB | |
| Μέση δύναμη εισαγωγής δεκτών | DRx-δύναμη | dBm | -25 | 0 | ±3dB |
Σημειώσεις:
1. Κατά λειτουργία temp.=0~70 ºC, τη σειρά θα είναι min=-5, Max=+75
2. Η ακρίβεια του προκατειλημμένου ρεύματος Tx είναι 10% του πραγματικού ρεύματος από τον οδηγό λέιζερ στο λέιζερ
3. Εσωτερικό εξωτερικό συμβατό σύστημα βαθμολόγησης.
Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος | Μέγιστο. | Μονάδα | Σημείωση |
| Συσκευή αποστολής σημάτων | ||||||
| Λειτουργούν μήκος κύματος | λ | 1290 | 1310 | 1330 | NM | |
| Ave. δύναμη παραγωγής (που επιτρέπεται) | ΣΤΡΩΣΤΕ | -9 | -3 | dBm | 1 | |
| Αναλογία εξάλειψης | ER | 9 | DB | 1 | ||
| Φασματικό πλάτος RMS | Δλ | 0,65 | NM | |||
| Χρόνος ανόδου/πτώση (20%~80%) | Tr/Tf | 0,26 | NS | 2 | ||
| Ποινική ρήτρα διασποράς | TDP | 3.9 | DB | |||
| Οπτικό μάτι παραγωγής | Υποχωρητικός με IEEE802.3 ζ (κατηγορία 1 ασφάλεια aser) | |||||
| Δέκτης | ||||||
| Λειτουργούν μήκος κύματος | λ | 1310 | NM | |||
| Ευαισθησία δεκτών | PSEN1 | -22 | dBm | 3 | ||
| Υπερφόρτωση | ΣΤΡΩΣΤΕ | 0 | dBm | 3 | ||
| Το Los βεβαιώνει | PA | -35 | dBm | |||
| Το Los de-βεβαιώνει | Pd | -24 | dBm | |||
| Υστέρηση Los | Pd-PA | 0,5 | DB | |||
Σημειώσεις:
1. Μετρημένος σε 1.25Gb/s μεσχέδιοδοκιμής PRBS 2 223 – 1NRZ.
2. Unfiltered, μετρημένος με ένα PRBS223 – 1 σχέδιο @1.25Gbps δοκιμής
3. Μετρημένος σε 1.25Gb/s με PRBS 223 – 1 σχέδιο δοκιμής NRZ για τα ΤΖΊΤΖΙΦΑ < 1x10="">-12
Εφαρμογές προϊόντων
●Gigabit Ethernet
●Κανάλι ινών
●Αλλαγή για να μεταστρέψει τη διεπαφή
●Μεταστρεφόμενες backplane εφαρμογές
●Διεπαφή δρομολογητών/κεντρικών υπολογιστών
●Άλλα οπτικά συστήματα μετάδοσης
