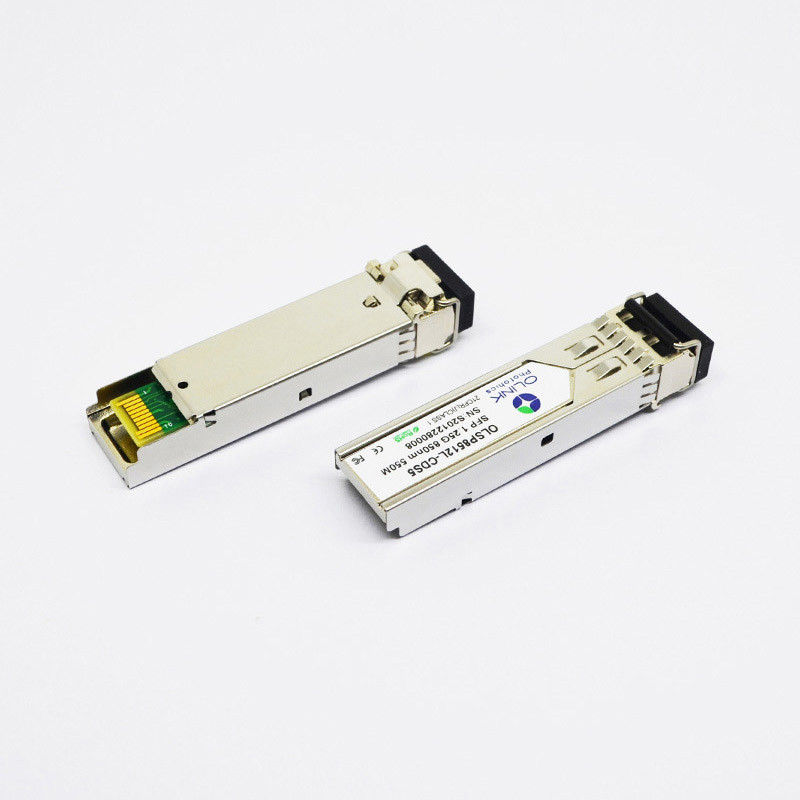

1000base-SX 850nm 550m ενότητα Cisco πομποδεκτών LC SFP glc-sx-ΚΚ συμβατό σύστημα

1000BASE-SX 850nm 550m LC SFP Transceiver Module Cisco GLC-SX-MM Compatible

Βασικές πληροφορίες

Τόπος καταγωγής:	Shenzhen Κίνα
Μάρκα:	OLKOPTO
Πιστοποίηση:	RoHS FCC CE GS UL FDA etc
Αριθμό μοντέλου:	OLSP8512L-CDS5

Ποσότητα παραγγελίας min:	1PC
Συσκευασία λεπτομέρειες:	Μεμονωμένο συσκευασία ή 10pcs/pallet ή 20pcs/pallet
Χρόνος παράδοσης:	3-5 εργάσιμες ημέρες
Όροι πληρωμής:	T/T ή δίκτυο 30 ημέρες
Δυνατότητα προσφοράς:	80-120k το μήνα

Επικοινωνήστε

Συμβατότητα:

Glc-sx-ΚΚ της Cisco

DDM/DOM:

Υποστηριγμένος

Τύπος:

SFP

Ποσοστό στοιχείων:

1.25Gbps/1.0625Gbps

Συνδετήρας:

LC ντούμπλεξ

Μήκος κύματος:

850nm

Απόσταση:

550M

DOM/DDM:

Υποστηριγμένος

MEDIA:

MMF

Τύπος συσκευών αποστολής σημάτων:

Vcsel

Θερμοκρασία:

0~70 °C

Εξουσιοδότηση:

3 έτη

Υψηλό φως:

ενότητα πομποδεκτών 550m MMF SFP

ενότητα πομποδεκτών 550m 850nm SFP

ενότητα 850nm 550m SFP

1000base-SX 850nm 550m ενότητα Cisco πομποδεκτών LC SFP glc-sx-ΚΚ συμβατό σύστημα

1000base-SX glc-sx-ΚΚ συμβατό 850nm 550m LC της Cisco ενότητας πομποδεκτών SFP

Απόλυτες μέγιστες εκτιμήσεις

Παράμετρος	Σύμβολο	Ελάχιστος.	Μέγιστο.	Μονάδα	Σημείωση
Τάση ανεφοδιασμού	Vcc	-0.5	4.0	Β
Θερμοκρασία αποθήκευσης	TS	-40	85	°C
Σχετική υγρασία	RH	0	85	%

Σημείωση: Η πίεση παραπάνω από τις μέγιστες απόλυτες εκτιμήσεις μπορεί να προκαλέσει τη μόνιμη ζημία στον πομποδέκτη.

Γενικά λειτουργούντα χαρακτηριστικά

Παράμετρος	Σύμβολο	Ελάχιστος.	Τύπος	Μέγιστο.	Μονάδα	Σημείωση
Ποσοστό στοιχείων	Ο ΔΡ		1.25		Gb/s
Τάση ανεφοδιασμού	Vcc	3.13	3.3	3.47	Β
Ρεύμα ανεφοδιασμού	Icc₅			220	μΑ
Λειτουργούντα Temp περίπτωσης.	TC	0		70	°C
Λειτουργούντα Temp περίπτωσης.	Tj	-40		85	°C

Ηλεκτρικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)

Παράμετρος	Σύμβολο	Ελάχιστος.	Τύπος	Μέγιστο.	Μονάδα	Σημείωση
Συσκευή αποστολής σημάτων
Διαφορική ταλάντευση εισαγωγής στοιχείων	VIN, PP	250		1200	mVpp	1
Το Tx θέτει εκτός λειτουργίας το εισαγωγή-μέγιστο σημείο	VIH	2.0		Vcc+0.3	Β
Το Tx θέτει εκτός λειτουργίας το εισαγωγή-χαμηλότατο σημείο	VIL	0		0,8	Β
Ελάττωμα Tx παραγωγή-υψηλό	VOH	2.0		Vcc+0.3	Β	2
Ελάττωμα Tx παραγωγή-χαμηλό	Ένταση	0		0,8	Β	2
Διαφορική σύνθετη αντίσταση εισαγωγής	Rin		100		Ω
Δέκτης
Διαφορική ταλάντευση παραγωγής στοιχείων	Vout, PP	250		550	mVpp	3
Rx Los παραγωγή-υψηλό	VROH	2.0		Vcc+0.3	Β	2
Rx Los παραγωγή-χαμηλό	VROL	0		0,8	Β	2

Σημειώσεις:

1. Είναι εσωτερικά εναλλασσόμενο ρεύμα που συνδέεται με τη διαφορική λήξη 100Ω μέσα στην ενότητα.

2. Το ελάττωμα και Rx Los Tx είναι ανοικτά αποτελέσματα συλλεκτών, τα οποία πρέπει να σηκωθούν με 4.7k στους αντιστάτες 10kΩ στον πίνακα οικοδεσποτών. Σηκώστε την τάση μεταξύ 2.0V και Vcc+0.3V.

3. RD+/- τα αποτελέσματα είναι εσωτερικά εναλλασσόμενο ρεύμα που συνδέεται, και πρέπει να ολοκληρωθούν με 100Ω (διαφορικό) στο χρήστη SERDES.

Εφαρμογές

●Gigabit Ethernet

●Κανάλι ινών

●Αλλαγή για να μεταστρέψει τη διεπαφή

●Μεταστρεφόμενες backplane εφαρμογές

●Διεπαφή δρομολογητών/κεντρικών υπολογιστών

●Άλλα οπτικά συστήματα μετάδοσης
