συμβατό σύστημα πομποδεκτών LR4 PSM MikroTik DOM QSFP+ MPO 40G 2km 10km

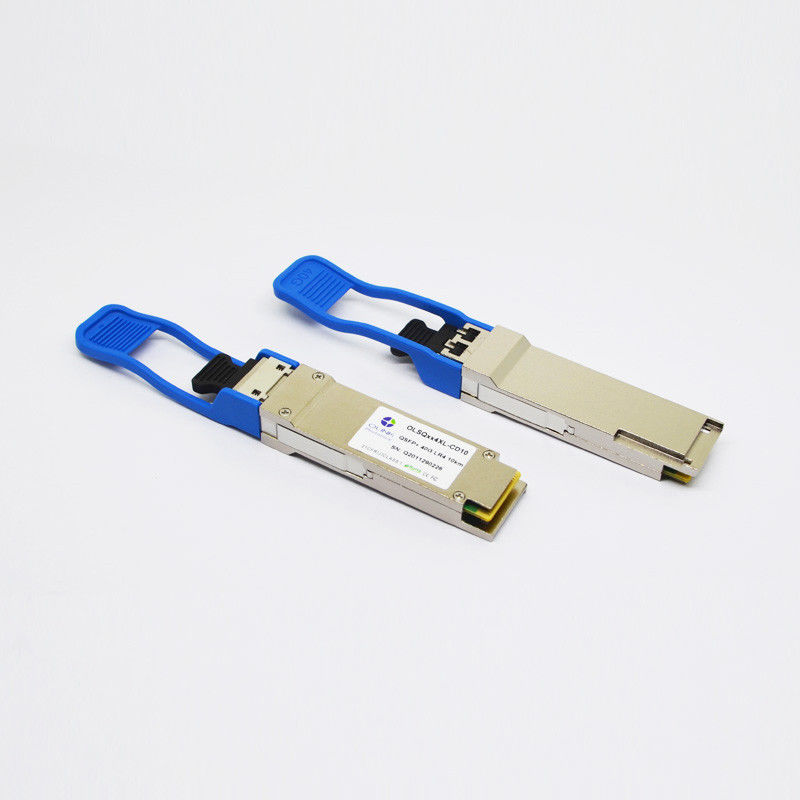

Συμβατός QSFP+ 40G LR4 PSM 1270~1330nm MPO 2km/10km πομποδέκτης DOM MPO MikroTik
Χαρακτηριστικά γνωρίσματα προϊόντων
●Πλήρης-διπλές ενότητες πομποδεκτών τέσσερις-καναλιών
●Ποσοστό στοιχείων μετάδοσης μέχρι 11.2Gbit/s ανά κανάλι
●Μετάδοση μέχρι 2km της ενιαίας ίνας τρόπου
●Χαμηλής ισχύος κατανάλωση <2>
●Λειτουργούσα θερμοκρασία περίπτωσης
0℃~70℃
●3.3V τάση παροχής ηλεκτρικού ρεύματος
●RoHS 6 υποχωρητικό
●Καυτός Pluggable τύπος QSFP
●Ενιαίο δοχείο συνδετήρων MPO
●Ενσωματωμένη ψηφιακή διαγνωστική λειτουργία
Εφαρμογές
●InfiniBand QDR, ΟΔΓ και SDR
●40G Ethernet
●Ιδιόκτητες διασυνδέσεις υψηλής ταχύτητας
●Κέντρο δεδομένων
Περιγραφές προϊόντων
OLSQxx4XL-CD02 του Olinkcom είναι ένα τέσσερις-κανάλι, Pluggable, παράλληλος, πομποδέκτης οπτικών ινών QSFP+ για InfiniBand QDR/DDR/SDR, κανάλι ινών 10G/8G/4G/2G. και εφαρμογές της SAS. Η πλήρης-διπλή οπτική ενότητα QSFP προσφέρει τον ανεξάρτητο 4 διαβιβάζει και λαμβάνει τα κανάλια, κάθε ένα ικανό της λειτουργίας 10.3Gbps για ένα σύνολο
ποσοστό στοιχείων του 40Gbps 2km που χρησιμοποιεί την ενιαία ίνα τρόπου. Αυτές οι ενότητες έχουν ως σκοπό να λειτουργήσουν σε θέματα των ενιαίων συστημάτων ινών τρόπου χρησιμοποιώντας τη σειρά λέιζερ 1310nm DFB. Ένα καλώδιο κορδελλών οπτικής ίνας με έναν συνδετήρα MPO/MTPTM μπορεί να συνδεθεί με το δοχείο ενότητας QSFP. QSFP+ PSM LR4 είναι ένα είδος παράλληλου πομποδέκτη που παρέχει την αυξανόμενη πυκνότητα λιμένων και τη συνολική μείωση κόστους συστημάτων.
Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = Β 0 έως 70 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Συσκευή αποστολής σημάτων |
| Λειτουργούν μήκος κύματος |
λc |
1270 |
1310 |
1350 |
NM |
|
| Ave. δύναμη παραγωγής |
ΣΤΡΩΣΤΕ |
-5.2 |
|
+1 |
dBm |
|
|
Διαφορά στη δύναμη έναρξης
μεταξύ οποιων δήποτε δύο παρόδων (OMA)
|
DL |
|
|
5 |
DB |
|
| Αναλογία εξάλειψης |
ER |
3.5 |
|
|
DB |
|
| Μέγιστη δύναμη, κάθε πάροδος |
PP |
|
|
4 |
dBm |
|
| Ποινική ρήτρα διασποράς, κάθε πάροδος |
TDP |
|
|
3.5 |
DB |
|
|
Μέση δύναμη έναρξης ΜΑΚΡΙΑ
συσκευή αποστολής σημάτων, κάθε πάροδος
|
POFF |
|
|
-30 |
DB |
|
|
Συντεταγμένες μασκών ματιών:
X1, X2, X3, Y1, Y2, Y3
|
ΤΙΜΕΣ ΠΡΟΔΙΑΓΡΑΦΩΝ
0,23, 0,34, 0,43, 0,27, 0,35, 0,4
|
Αναλογία χτυπήματος =
5x10-5
|
| Δέκτης |
| Λειτουργούν μήκος κύματος |
λc |
1270 |
|
1350 |
NM |
|
| Τονισμένη ευαισθησία δεκτών στη OMA (OLSQ854XM-CDS1) |
PSEN1 |
|
|
-11.5 |
dBm |
1 |
| Ο μέσος όρος λαμβάνει τη δύναμη, κάθε πάροδος |
ΣΤΡΩΣΤΕ |
-11 |
|
+2.4 |
dBm |
|
| Συντελεστής ανάκλασης δεκτών |
Rrx |
|
|
-12 |
DB |
|
| Το Los βεβαιώνει |
PA |
-30 |
|
|
dBm |
|
| Το Los de-βεβαιώνει |
Pd |
|
|
-15 |
dBm |
|
| Υστέρηση Los |
Pd-PA |
0,5 |
|
|
DB |
|
Περισσότερες λεπτομέρειες των προϊόντων μας:
Υψηλά αξιόπιστα οπτικά συστατικά και άριστο σχέδιο
1.DLB φωτοδίοδος λέιζερ και ΚΑΡΦΙΤΣΩΝ
- Μεγάλη απόσταση μετάδοσης.
- Υψηλή ταχύτητα και απόδοση
2.Thick χρυσό δάχτυλο
- Σταθερή λειτουργία
- Το επαναλαμβανόμενο βούλωμα και αποσυνδέει
3.Plating η σκληρή χρυσή Shell
- Καλός διασκεδασμός θερμότητας
- Μην μπορέστε να παραμορφωθείτε εύκολα
- Αντι-ηλεκτρομαγνητική παρέμβαση
Οικονομικώς αποδοτική και αξιόπιστη μετάδοση
- Η χαμηλής ισχύος κατανάλωση και η μικρή λανθάνουσα κατάσταση επιτρέπουν στις συσκευές δικτύων σας για να λειτουργήσουν αποτελεσματικά
- Η λειτουργία DOM υποστηρίζει το σε πραγματικό χρόνο έλεγχο για τη θέση πομποδεκτών.
Περιεκτική δοκιμή απόδοσης με τον προηγμένο εξοπλισμό μας
- Επικυρωμένος και δοκιμασμένος στο αυτόματο ποιοτικό σύστημα ελέγχου, για να εξασφαλιστεί η υψηλή επίδοση στο πραγματικό εργασιακό περιβάλλον. Πλήρως δοκιμασμένος για τη συμβατότητα στους αντιστοιχημένους διακόπτες μας.
Η συσκευασία μας & μαρκάρισμα:
- Αντιστατικό κιβώτιο
- Μεμονωμένη συσκευασία
- 10pcs/pallet
- 20pcs/pallet
Όλες οι ενότητές μας έχουν 3 έτη εξουσιοδότησης!
