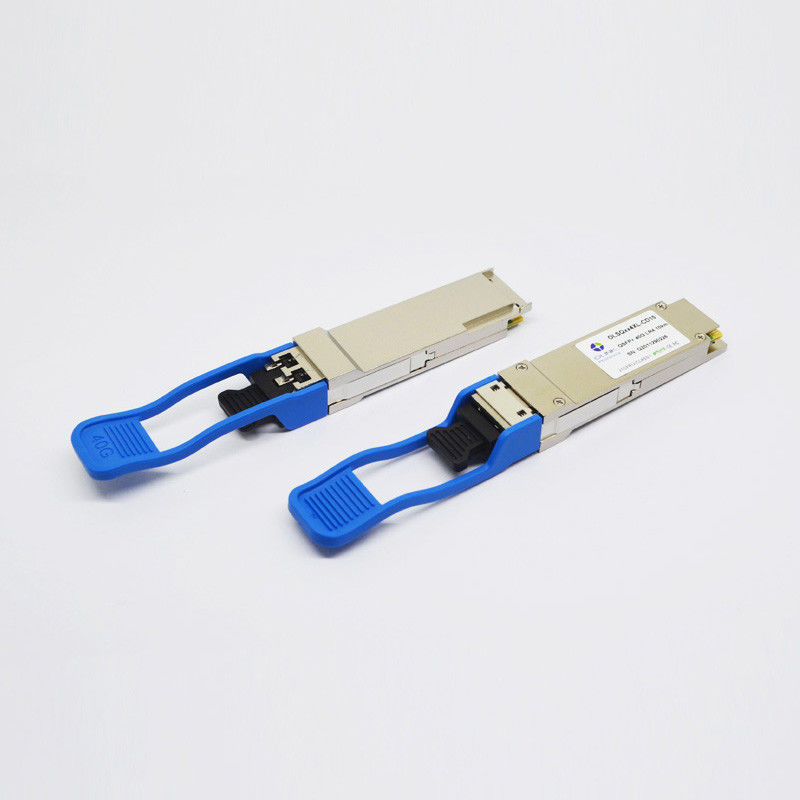

Πομποδέκτης 1330nm 10km DOM SMF 40G QSFP+ οπτική ενότητα SMF Lr4
Δίκτυα QSFP+40G LR4 1270~1330nm 10km μπροκάρ οπτική ενότητα πομποδεκτών DOM SMF
Χαρακτηριστικά γνωρίσματα προϊόντων
●Υποχωρητικός με τα πρότυπα 40G Ethernet IEEE802.3ba και 40GBASE-LR4
●QSFP+ MSA υποχωρητικό
●Υποχωρητικός με τα ποσοστά στοιχείων QDR/DDR Infiniband
●Μέχρι το ποσοστό στοιχείων 11.3Gb/s ανά μήκος κύματος
●4 σχέδιο παρόδων MUX/DEMUX CWDM
●Εφαρμόσιμο for10Km στην ενιαία ίνα τρόπου (SMF).
●Μέγιστη κατανάλωση ισχύος 3.5W
●LC διπλός συνδετήρας
●RoHS υποχωρητικό
●Λειτουργούσα θερμοκρασία περίπτωσης: 0 σε 70℃
Εφαρμογές
●Συνδέσεις 40GBASE-LR4 Ethernet
●Το Infiniband QDR και ΟΔΓ διασυνδέει
●Πελάτης-δευτερεύουσες συνδέσεις τηλεπικοινωνιών 40G
Περιγραφές προϊόντων
Οι ενότητες πομποδεκτών OLSQxx4XL-CD10 QSFP+ του Olinkcom σχεδιάζονται για τη χρήση σε 40 Gigabit
Συνδέσεις Ethernet πέρα από την ενιαία ίνα τρόπου. Είναι υποχωρητικοί με το QSFP+ MSA, και IEEE 802.3ba 40GBASE- LR4. Οι ψηφιακές λειτουργίες διαγνωστικών είναι διαθέσιμες μέσω μιας διεπαφής I2C, όπως διευκρινίζονται από το QSFP+ MSA.
Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = Β 0 έως 70 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος |
Σύμβολο |
Λ. |
Χαρακτηριστικός |
Max |
Μονάδα |
Σημειώσεις |
| Ανάθεση μήκους κύματος |
L0 |
1264.5 |
1271 |
1277.5 |
NM |
|
| L1 |
1284.5 |
1291 |
1297.5 |
NM |
|
| L2 |
1304.5 |
1311 |
1317.5 |
NM |
|
| L3 |
1324.5 |
1331 |
1337.5 |
NM |
|
| Συσκευή αποστολής σημάτων |
| Δευτερεύουσα αναλογία καταστολής τρόπου |
SMSR |
30 |
|
|
DB |
|
| Συνολική μέση δύναμη έναρξης |
PT |
|
|
8.3 |
dBm |
|
| Μέση δύναμη έναρξης, κάθε πάροδος |
PAVG |
-7 |
|
2.3 |
dBm |
|
| Οπτικό εύρος διαμόρφωσης (OMA), κάθε πάροδος |
POMA |
-4 |
|
3.5 |
dBm |
1 |
| Διαφορά στη δύναμη έναρξης μεταξύ οποιων δήποτε δύο παρόδων (OMA) |
Ptx, διαφορά |
|
|
6.5 |
DB |
|
| Δύναμη έναρξης στη OMA μείον τη συσκευή αποστολής σημάτων και την ποινική ρήτρα διασποράς (TDP), κάθε πάροδος |
|
-4.8 |
|
|
dBm |
|
| TDP, κάθε πάροδος |
TDP |
|
|
2.6 |
DB |
|
| Αναλογία εξάλειψης |
ER |
3.5 |
|
|
DB |
|
| Σχετικός θόρυβος έντασης |
RIN |
|
|
-128 |
dB/Hz |
12dB αντανάκλαση |
| Οπτική ανοχή επιστροφής απώλειας |
TOL |
|
|
20 |
DB |
|
| Συντελεστής ανάκλασης συσκευών αποστολής σημάτων |
RT |
|
|
-12 |
DB |
|
|
Καθορισμός μασκών ματιών συσκευών αποστολής σημάτων
{X1, X2, X3, Y1, Y2, Y3}
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
|
|
| Μέση δύναμη έναρξης ΑΠΟ τη συσκευή αποστολής σημάτων, κάθε πάροδος |
Poff |
|
|
-30 |
dBm |
|
| Δέκτης |
| Κατώτατο όριο ζημίας, κάθε πάροδος |
THd |
3.4 |
|
|
dBm |
2 |
| Ο συνολικός μέσος όρος λαμβάνει τη δύναμη |
|
|
|
8.3 |
dBm |
|
| Ο μέσος όρος λαμβάνει τη δύναμη, κάθε πάροδος |
|
-13.7 |
|
2.3 |
dBm |
|
| Συντελεστής ανάκλασης δεκτών |
RR |
|
|
-26 |
DB |
|
| Ευαισθησία δεκτών (OMA), κάθε πάροδος |
SEN |
|
|
-11.5 |
dBm |
|
| Τονισμένη ευαισθησία δεκτών (OMA), κάθε πάροδος |
|
|
|
-9.6 |
dBm |
3 |
| Διαφορά Receive στη δύναμη μεταξύ οποιων δήποτε δύο παρόδων (OMA) |
Prx, διαφορά |
|
|
7.5 |
DB |
|
| Το Los βεβαιώνει |
LOSA |
-30 |
|
|
dBm |
|
| Los Deassert |
LOSD |
|
|
-14 |
dBm |
|
| Υστέρηση Los |
LOSH |
|
1 |
|
DB |
|
| Δεκτών ηλεκτρική συχνότητα διακοπών 3 DB ανώτερη, κάθε πάροδος |
FC |
|
|
12.3 |
Ghz |
|
| Όροι της δοκιμής ευαισθησίας δεκτών πίεσης (σημείωση 5) |
| Κάθετη ποινική ρήτρα περάτωσης ματιών, κάθε πάροδος |
|
|
1.9 |
|
DB |
|
| Τονισμένο μάτι J2 Jitter, κάθε πάροδος |
|
|
0,3 |
|
UI |
|
| Τονισμένο μάτι J9 Jitter, κάθε πάροδος |
|
|
0,47 |
|
UI |
|
Περισσότερες λεπτομέρειες των προϊόντων μας:
Υψηλά αξιόπιστα οπτικά συστατικά και άριστο σχέδιο
1.DLB φωτοδίοδος λέιζερ και ΚΑΡΦΙΤΣΩΝ
- Μεγάλη απόσταση μετάδοσης.
- Υψηλή ταχύτητα και απόδοση
2.Thick χρυσό δάχτυλο
- Σταθερή λειτουργία
- Το επαναλαμβανόμενο βούλωμα και αποσυνδέει
3.Plating η σκληρή χρυσή Shell
- Καλός διασκεδασμός θερμότητας
- Μην μπορέστε να παραμορφωθείτε εύκολα
- Αντι-ηλεκτρομαγνητική παρέμβαση
Οικονομικώς αποδοτική και αξιόπιστη μετάδοση
- Η χαμηλής ισχύος κατανάλωση και η μικρή λανθάνουσα κατάσταση επιτρέπουν στις συσκευές δικτύων σας για να λειτουργήσουν αποτελεσματικά
- Η λειτουργία DOM υποστηρίζει το σε πραγματικό χρόνο έλεγχο για τη θέση πομποδεκτών.
Περιεκτική δοκιμή απόδοσης με τον προηγμένο εξοπλισμό μας
- Επικυρωμένος και δοκιμασμένος στο αυτόματο ποιοτικό σύστημα ελέγχου, για να εξασφαλιστεί η υψηλή επίδοση στο πραγματικό εργασιακό περιβάλλον.
- Πλήρως δοκιμασμένος για τη συμβατότητα στους αντιστοιχημένους διακόπτες μας.
Η συσκευασία μας & μαρκάρισμα:
- Αντιστατικό κιβώτιο
- Μεμονωμένη συσκευασία
- 10pcs/pallet
- 20pcs/pallet
Η αποστολή μας είναι να παράσχουμε στον οικονομικώς αποδοτικό οπτικό πομποδέκτη SFP, SFP+, DAC, QSFP κ.λπ. την αξιόπιστη ποιότητα 100%, γρήγορη χρονική ανοχή και
μεγάλος μετά από την υπηρεσία πώλησης.
Όλες οι ενότητές μας έχουν 3 έτη εξουσιοδότησης!
