| Τόπος καταγωγής: | Shenzhen Κίνα |
|---|---|
| Μάρκα: | OLKOPTO |
| Πιστοποίηση: | RoHS FCC CE GS UL FDA etc |
| Αριθμό μοντέλου: | OLXP851XL-Γ (Ι) DS3 |
| Ποσότητα παραγγελίας min: | 1PC |
| Συσκευασία λεπτομέρειες: | Μεμονωμένο συσκευασία ή 10pcs/pallet ή 20pcs/pallet |
| Χρόνος παράδοσης: | 3-5 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T ή δίκτυο 30 ημέρες |
| Δυνατότητα προσφοράς: | 80-120k το μήνα |
| Ποσοστό στοιχείων: | 11.3Gb/s ποσοστά δυαδικών ψηφίων | Συμβατό σύστημα της Cisco: | Xfp-10g-ΚΚ-SR |
|---|---|---|---|
| Τύπος: | XFP | Συνδετήρας: | LC ντούμπλεξ |
| Μήκος κύματος: | 850nm | Απόσταση: | 300m |
| Υποστήριξη DOM: | ναι | Τύπος ινών: | MMF |
| Θερμοκρασία: | 0~70 °C | Εξουσιοδότηση: | 3 έτη |
| Επισημαίνω: | ενότητα 300m 10G XFP,Ενότητα SR 10G XFP,Οπτικός πομποδέκτης XFP |
||

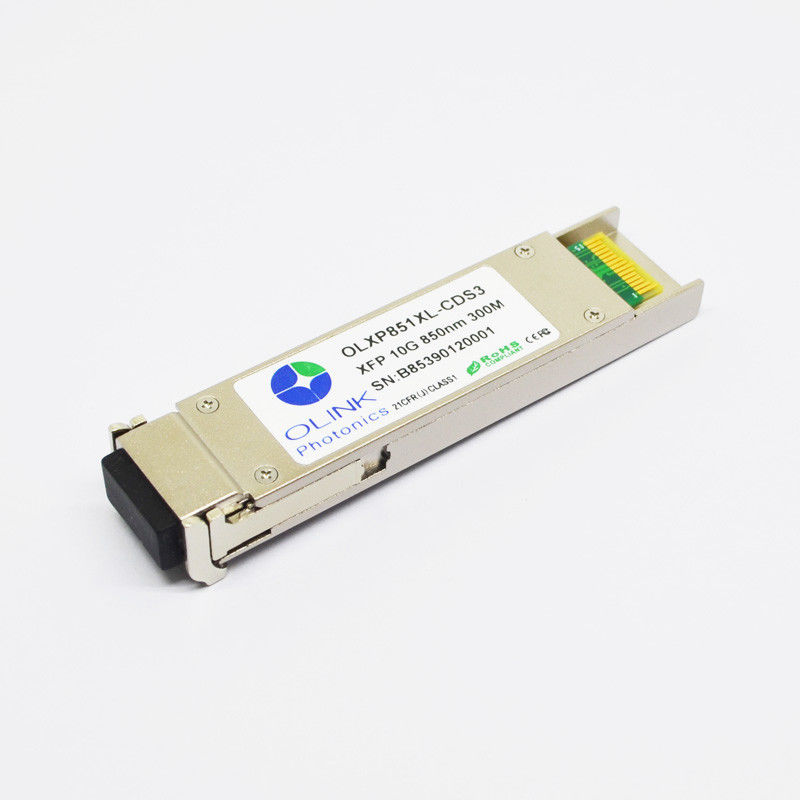

Ενότητα SR 850nm 300m 10G XFP
Συμβατή 10G XFP της Cisco ενότητα πομποδεκτών DOM LC MMF SR 850nm 300m xfp-10g-ΚΚ-SR
Περιγραφές προϊόντων
Αυτό το οι συμβατοί μικροί πομποδέκτες τύπου 10Gb/s της Cisco (XFP) είναι υποχωρητικοί με την τρέχουσα προδιαγραφή συμφωνίας XFP πολλών πηγών (MSA), τώρα διαθέσιμη με τη σειρά θερμοκρασίας Commerical της λειτουργίας (0 °C σε 70°C) και τη βιομηχανική σειρά θερμοκρασίας της λειτουργίας (- 40°C σε +85°C).
Ηλεκτρικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΚΟΡΥΦΉ (I) = -40 έως 85℃ VCC = 3,13 έως 3,47 Β)
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος | Μέγιστο. | Μονάδα | Σημείωση |
| Συσκευή αποστολής σημάτων | ||||||
| Διαφορική ταλάντευση εισαγωγής στοιχείων | VIN, PP | 120 | 1000 | mVpp | ||
| Διαβιβάστε θέτει εκτός λειτουργίας την τάση | VD | 2.0 | Vcc | Β | 1 | |
| Διαβιβάστε επιτρέπει την τάση | VEN | Vee | Vee+0.8 | |||
| Διαφορική σύνθετη αντίσταση εισαγωγής | Rin | 100 | Ω | 2 | ||
| Διαβιβάστε θέτει εκτός λειτουργίας βεβαιώνει το χρόνο | Tda | 10 | εμείς | |||
| Δέκτης | ||||||
| Διαφορική ταλάντευση παραγωγής στοιχείων | Vout, PP | 340 | 850 | mVpp | 3 | |
| Χρόνος ανόδου παραγωγής και χρόνος πτώσης | TR, TF | 40 | CP | 4 | ||
| Ελάττωμα Los | VLOS_F | Vcc-0,5 | Vcc | Β | 5 | |
| Los κανονικό | VLOS_N | Vee | Vee+0.5 | Β | 5 | |
Σημειώσεις:
1. Ή ανοικτό κύκλωμα.
2. Μετά από την εσωτερική σύζευξη εναλλασσόμενου ρεύματος.
3. Σε 100 ωμ διαφορικής λήξης.
4. 20 – 80%.
5. Η απώλεια σήματος είναι ανοικτός συλλέκτης που σηκώνεται με έναν αντιστάτη 4.7k~ 10k σε 3,15 – 3.6V.
Η λογική 0, δείχνει την κανονική λειτουργία η λογική 1 δεν δείχνει κανένα σήμα που ανιχνεύεται.
Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος | Μέγιστο. | Μονάδα | Σημείωση |
| Συσκευή αποστολής σημάτων | ||||||
| Λειτουργούν μήκος κύματος | λ | 840 | 850 | 860 | NM | |
| Ave. δύναμη παραγωγής | ΣΤΡΩΣΤΕ | -6 | -1 | dBm | 1 | |
| Οπτικό εύρος διαμόρφωσης | POMA | -2.8 | -1.5 | DB | OMA | |
| Αναλογία εξάλειψης | ER | 3.5 | DB | |||
| Φασματικό πλάτος RMS | Δλ | 0,45 | NM | |||
| Χρόνος ανόδου/πτώση (20%~80%) | Tr/Tf | 50 | CP | |||
| Ποινική ρήτρα διασποράς | TDP | 3.9 | DB | |||
| Σχετικός θόρυβος έντασης | RIN | -128 | dB/Hz | |||
| Tx Jitter | TJ | Υποχωρητικός με IEEE 802.3ae | ||||
| Δέκτης | ||||||
| Λειτουργούν μήκος κύματος | λ | 840 | 850 | 860 | NM | |
| Ευαισθησία δεκτών | PSEN1 | -11.1 | dBm | 2 | ||
| Τονισμένη ευαισθησία δεκτών | PSEN2 | -7.5 | dBm | 2 | ||
| Υπερφόρτωση | Pmax | 0,5 | dBm | |||
| Συντελεστής ανάκλασης δεκτών | Rrx | -12 | DB | |||
| Το Los βεβαιώνει | PA | -30 | dBm | |||
| Το Los de-βεβαιώνει | Pd | -14 | dBm | |||
| Υστέρηση Los | Pd-PA | 0,5 | DB | |||
Σημειώσεις:
1. Οι μέσοι αριθμοί δύναμης είναι πληροφοριακοί μόνο, ανά IEEE 802.3ae.
2. Μετρημένος με χειρότερο ER= το 4@10.3125G Τζίτζιφο-12<10> 231 – 1 PRBS.
Λεπτομέρειες προϊόντων
●Υποστηρίξεις 9,95 στα ποσοστά δυαδικών ψηφίων 11.3Gb/s
●Διπλός συνδετήρας LC
●Συμβατό σύστημα με τη Cisco
●Καυτός-pluggable ίχνος XFP
●850nm θερμαμένο λέιζερ VCSEL
●Εφαρμόσιμος για τη σύνδεση 300m MMF
●Χαμηλής ισχύος κατανάλωση, < 1="">
●Ψηφιακή διαγνωστική διεπαφή οργάνων ελέγχου
●Κανένα ρολόι αναφοράς που απαιτείται
●Λειτουργούσα θερμοκρασία περίπτωσης: Commerical: 0 έως 70 °C, βιομηχανικά: - 40 σε 85°C
Όχι μόνο παρέχουμε το μεγαλύτερο μέρος σημαντικού συμβατού συστήματος εμπορικών σημάτων, όπως τη Cisco, τον ιουνίπερο, τη Alcatel, το άκρο, το μπροκάρ κ.λπ., αλλά και υποστηρίζουμε την προσαρμογή.
