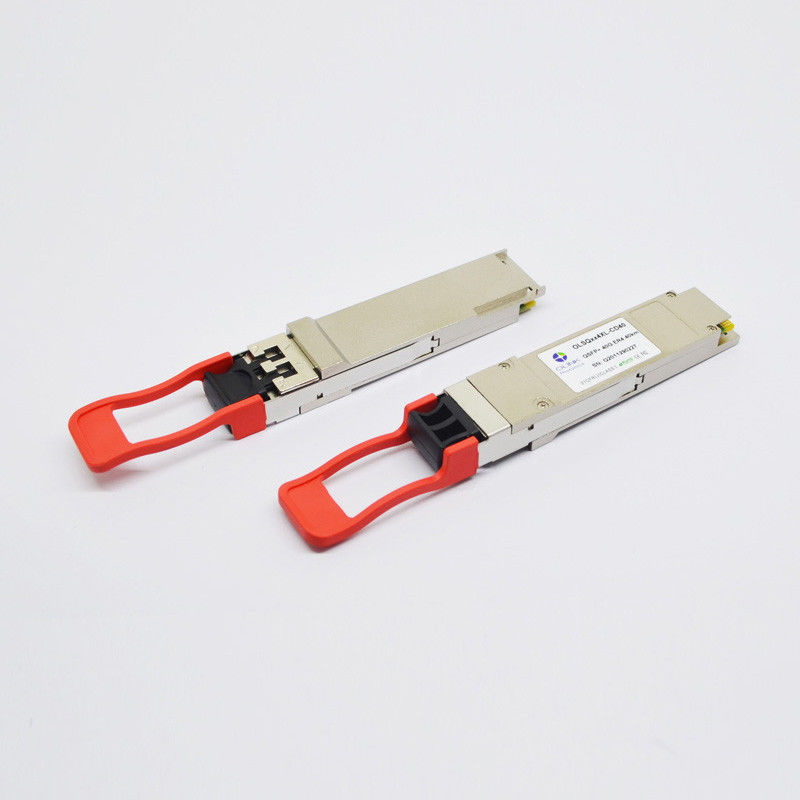

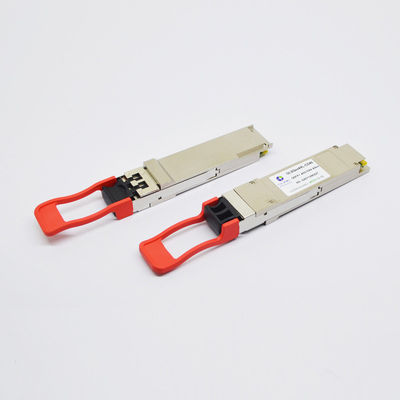

Ενιαίος οπτικός πομποδέκτης 1330nm 40km DOM διπλό LC τρόπου QSFP+40G
Ακραίο QSFP+40G ER συμβατό 1270~1330nm 40km οπτική ενότητα πομποδεκτών DOM LC SMF
Χαρακτηριστικά γνωρίσματα προϊόντων
●Διπλή οπτική διεπαφή δοχείων LC
●Ενιαία παροχή ηλεκτρικού ρεύματος +3.3V
●4 σχέδιο παρόδων MUX/DEMUX CWDM
●Μέχρι το ποσοστό στοιχείων 11.2Gb/s ανά μήκος κύματος
●Μετάδοση μέχρι 40km στην ενιαία ίνα τρόπου (SMF)
●Χαμηλής ισχύος διασκεδασμός (Max: 3.5W)
●Χτισμένος στην ψηφιακή διαγνωστική λειτουργία
●Λειτουργούσα σειρά θερμοκρασίας περίπτωσης: 0℃ σε 70℃
Εφαρμογές
●Συνδέσεις 40GBASE-ER4 Ethernet
●Το Infiniband QDR και ΟΔΓ διασυνδέει
●Πελάτης-δευτερεύουσες συνδέσεις τηλεπικοινωνιών 40G
Πρότυπα
●Υποχωρητικός με τα πρότυπα 40G Ethernet IEEE802.3ba και 40GBASE-ER4
●Υποχωρητικός με τις προδιαγραφές υλικού QSFP+ MSA
●Υποχωρητικός με RoHS
Λειτουργική περιγραφή
Το olsqxx4xl-γ του Olinkcom (I) D40 είναι μια ενότητα πομποδεκτών που σχεδιάζεται για τις εφαρμογές οπτικών επικοινωνιών 40km. Το σχέδιο είναι υποχωρητικό σε 40GBASE-ER4 των IEEE P802.3ba προτύπων. Η ενότητα μετατρέπει 4 κανάλια εισαγωγών (CH) των ηλεκτρικών στοιχείων 10Gb/s σε 4 οπτικά σήματα CWDM, και τα πολλαπλασιάζει σε ένα ενιαίο κανάλι για την οπτική μετάδοση 40Gb/s. Reversely, από την πλευρά δεκτών, η ενότητα αποδιαυλώνει οπτικά ένα 40Gb/s που εισάγεται σε 4 σήματα καναλιών CWDM, και τους μετατρέπει σε 4 ηλεκτρικά στοιχεία παραγωγής καναλιών.
Τα κεντρικά μήκη κύματος των 4 καναλιών CWDM είναι 1271, 1291, 1311 και 1331 NM ως μέλη του πλέγματος μήκους κύματος CWDM που καθορίζεται στο ITU-τ G694.2. Περιέχει έναν διπλό συνδετήρα LC για την οπτική διεπαφή και έναν συνδετήρα καρφιτσών 148 για την ηλεκτρική διεπαφή. Για να ελαχιστοποιήσει την οπτική διασπορά στο μεγάλης απόστασης σύστημα, η single-mode ίνα (SMF) πρέπει να εφαρμοστεί σε αυτήν την ενότητα.
Το προϊόν σχεδιάζεται με το τύπο, την οπτική/ηλεκτρική σύνδεση και την ψηφιακή διαγνωστική διεπαφή σύμφωνα με την πολλών πηγών συμφωνία QSFP+ (MSA). Έχει ως σκοπό να ικανοποιήσει τους πιό σκληρούς εξωτερικούς λειτουργούντες όρους συμπεριλαμβανομένης της θερμοκρασίας, της υγρασίας και της παρέμβασης της EMI.
| Συσκευή αποστολής σημάτων |
| Κάνοντας σήμα ποσοστό, κάθε πάροδος |
Gb/s |
10.3125 |
|
|
| Τεσσάρων λωρίδων σειρά μήκους κύματος |
λ1 |
1264.5 |
1271 |
1277.5 |
NM |
|
| |
λ2 |
1284.5 |
1291 |
1297.5 |
NM |
|
| |
λ3 |
1304.5 |
1311 |
1317.5 |
NM |
|
| |
λ4 |
1324.5 |
1331 |
1337.5 |
NM |
|
| Συνολική δύναμη έναρξης |
|
|
|
10.5 |
dBm |
|
| Μέση δύναμη έναρξης, κάθε πάροδος |
Pavg |
-2.7 |
|
+4.5 |
dBm |
2 |
| Οπτικό εύρος διαμόρφωσης, κάθε πάροδος (OMA) 2 |
OMA |
-0.7 |
|
5 |
dBm |
|
| Διαφορά στη δύναμη έναρξης μεταξύ οποιων δήποτε δύο παρόδων (OMA) |
|
|
|
4.7 |
DB |
|
| Αναλογία εξάλειψης |
ER |
5.5 |
|
|
DB |
|
| Αναλογία καταστολής δευτερεύων-τρόπου |
SMSR |
30 |
|
|
DB |
|
| Συσκευή αποστολής σημάτων και ποινική ρήτρα διασποράς, κάθε πάροδος |
TDP |
|
|
2.2 |
DB |
|
| Οπτική ανοχή επιστροφής απώλειας |
|
|
|
20 |
DB |
|
| Συσκευή αποστολής σημάτων reflectance3 |
|
|
|
– 12 |
DB |
|
| Μάσκα ματιών συσκευών αποστολής σημάτων {X1, X2, X3, Y1, Y2, Y3} |
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
|
|
| Δέκτης |
| Λάβετε το ποσοστό για κάθε πάροδο |
Gb/s |
10.3125 |
|
|
| Κατώτατο όριο ζημίας, κάθε πάροδος |
THd |
-6 |
|
|
|
3 |
|
Ο μέσος όρος λαμβάνει τη δύναμη για κάθε μια
Πάροδος
|
Καρφίτσα |
-20.2 |
|
-1.5 |
dBm |
4, 5 |
|
Λάβετε τη δύναμη στη OMA για κάθε μια
Πάροδος
|
PinOMA |
|
|
-1 |
dBm |
|
|
Διαφορά Receive στη δύναμη μέσα
OMA μεταξύ οποιων δήποτε δύο παρόδων
|
|
|
|
5.5 |
dBm |
|
|
Ευαισθησία δεκτών στη OMA για
Κάθε πάροδος
|
SOMA |
|
|
-18 |
dBm |
6 |
|
Τονισμένη ευαισθησία δεκτών μέσα
OMA για κάθε πάροδο
|
|
|
|
-15.8 |
dBm |
7, 8 |
| Το Los βεβαιώνει |
|
-35 |
|
|
dBm |
|
| Los Deassert |
|
|
|
-20 |
dBm |
|
Περισσότερες λεπτομέρειες των προϊόντων μας:
Υψηλά αξιόπιστα οπτικά συστατικά και άριστο σχέδιο
1.DLB φωτοδίοδος λέιζερ και ΚΑΡΦΙΤΣΩΝ
- Μεγάλη απόσταση μετάδοσης.
- Υψηλή ταχύτητα και απόδοση
2.Thick χρυσό δάχτυλο
- Σταθερή λειτουργία
- Το επαναλαμβανόμενο βούλωμα και αποσυνδέει
3.Plating η σκληρή χρυσή Shell
- Καλός διασκεδασμός θερμότητας
- Μην μπορέστε να παραμορφωθείτε εύκολα
- Αντι-ηλεκτρομαγνητική παρέμβαση
Οικονομικώς αποδοτική και αξιόπιστη μετάδοση
- Η χαμηλής ισχύος κατανάλωση και η μικρή λανθάνουσα κατάσταση επιτρέπουν στις συσκευές δικτύων σας για να λειτουργήσουν αποτελεσματικά
- Η λειτουργία DOM υποστηρίζει το σε πραγματικό χρόνο έλεγχο για τη θέση πομποδεκτών.
Περιεκτική δοκιμή απόδοσης με τον προηγμένο εξοπλισμό μας
- Επικυρωμένος και δοκιμασμένος στο αυτόματο ποιοτικό σύστημα ελέγχου, για να εξασφαλιστεί η υψηλή επίδοση στο πραγματικό εργασιακό περιβάλλον. Πλήρως δοκιμασμένος για τη συμβατότητα στους αντιστοιχημένους διακόπτες μας.
Η συσκευασία μας & μαρκάρισμα:
- Αντιστατικό κιβώτιο
- Μεμονωμένη συσκευασία
- 10pcs/pallet
- 20pcs/pallet
Η αποστολή μας είναι να παράσχουμε στον οικονομικώς αποδοτικό οπτικό πομποδέκτη SFP, SFP+, DAC, QSFP κ.λπ. την αξιόπιστη ποιότητα 100%, γρήγορη χρονική ανοχή και μεγάλος μετά από την υπηρεσία πώλησης.
Όλες οι ενότητές μας έχουν 3 έτη εξουσιοδότησης!
