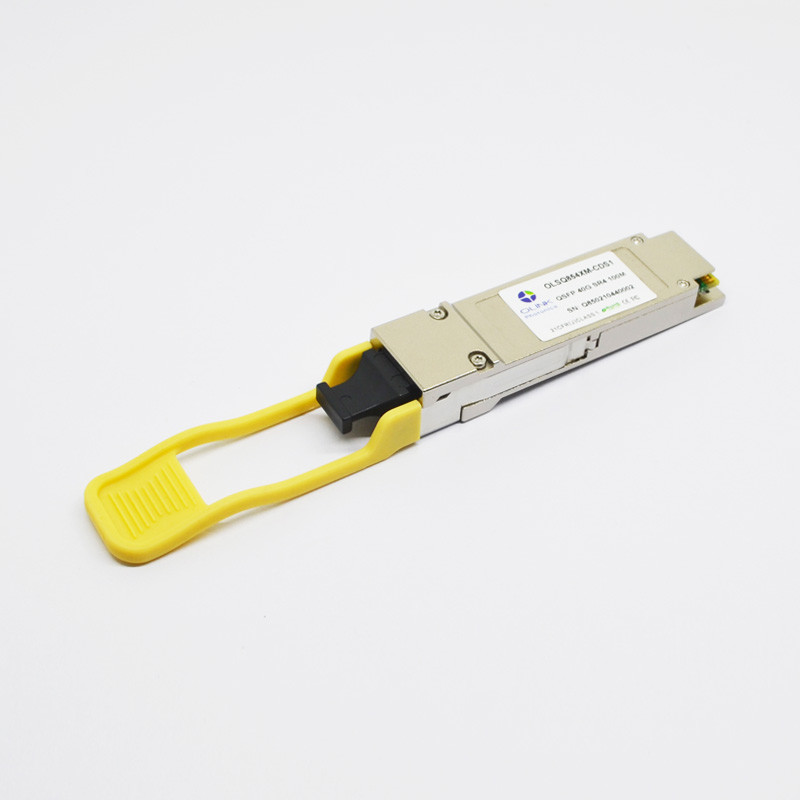

Συμβατός 40G QSFP+ πομποδέκτης Sr4 850nm 150m της Cisco πολυ τρόπος Mpo
Cisco qsfp-40g-SR4 συμβατό 40G QSFP+ SR4 850nm 150m οπτική ενότητα πομποδεκτών MPO
Περιγραφή προϊόντων
Αυτός ο πομποδέκτης είναι υποχωρητικός με QSFP+ MSA, IEEE 802.3ba 40GBASE-SR4 και το ξεμπλοκάρισμα στα πρότυπα 4x10GBASE-SR. Οι ψηφιακές λειτουργίες διαγνωστικών είναι επίσης διαθέσιμες μέσω της διεπαφής I2C, όπως διευκρινίζονται από το QSFP+ MSA, για να επιτρέψουν την πρόσβαση στις σε πραγματικό χρόνο λειτουργούσες παραμέτρους. Με αυτά τα χαρακτηριστικά γνωρίσματα, αυτό εύκολο να εγκαταστήσει, ο καυτός swappable πομποδέκτης είναι κατάλληλος να χρησιμοποιηθεί στις διάφορες εφαρμογές, όπως τα κέντρα δεδομένων, η πανεπιστημιούπολη και τα υπολογίζοντας δίκτυα, οι διασυνδέσεις ανάμεσα στους διακόπτες, οι δρομολογητές, NICs και ο εξοπλισμός μεταφορών.
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Τάση ανεφοδιασμού |
Vcc |
-0.5 |
3.6 |
Β |
|
| Θερμοκρασία αποθήκευσης |
TS |
-40 |
85 |
°C |
|
| Σχετική υγρασία |
RH |
0 |
85 |
% |
|
| Κατώτατο όριο ζημίας, ανά πάροδο |
DT |
3.4 |
|
dBm |
|
Σημείωση: Η πίεση παραπάνω από τις μέγιστες απόλυτες εκτιμήσεις μπορεί να προκαλέσει τη μόνιμη ζημία στον πομποδέκτη.
Γενικά λειτουργούντα χαρακτηριστικά
| Παράμετρος |
Αξία |
Μονάδα |
Σημείωση |
| Τύπος ενότητας |
QSFP+ |
|
|
| Αριθμός παρόδων |
4 Tx και 4 Rx |
|
|
| Μέγιστο συνολικό ποσοστό στοιχείων |
42.0 |
Gb/s |
|
| Μέγιστο ποσοστό στοιχείων ανά πάροδο |
10.3125 |
Gb/s |
|
| Πρωτόκολλα που υποστηρίζονται |
Οι χαρακτηριστικές εφαρμογές περιλαμβάνουν 40G Ethernet, Infiniband, κανάλι ινών, SATA/SAS3 |
|
|
| Ηλεκτρική διεπαφή και καρφίτσα-έξω |
38-καρφίτσα συνδετήρας ακρών, καρφίτσα-έξω όπως καθορίζεται από το QSFP+ MSA |
|
|
| Διοικητική διεπαφή |
Τμηματικός, i2C-βασισμένος, μέγιστη συχνότητα 400 kHz |
|
|
| Παράμετρος |
Σύμβολο |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημείωση |
| Ποσοστό δυαδικών ψηφίων ανά πάροδο |
BR |
|
10.3125
|
|
Gb/sec |
1 |
| Αναλογία λάθους κομματιών |
ΤΖΙΤΖΙΦΑ |
|
|
1e-12
|
|
2
|
| Απόσταση σε OM3 MMF (CDS1) |
D1 |
|
|
100 |
μετρητές |
3
|
| Απόσταση σε OM4 MMF (CDS1) |
D2 |
|
|
150 |
μετρητές |
3 |
Σημειώσεις:
1. Υποχωρητικός με 40G Ethernet. Συμβατό σύστημα με 1/10 Gigabit Ethernet και το κανάλι ινών 1/2/4/8/10G.
2. Δοκιμασμένος με ένα PRBS 231-1 σχέδιο δοκιμής.
3. Ανά 40GBASE-SR4, IEEE 802.3ba, ανήκει στον αριθμό μερών: OLSQ854XM-CDS1
Χαρακτηριστικά γνωρίσματα προϊόντων
●Υποστηρίξεις 9,95 στα ποσοστά δυαδικών ψηφίων 10.3125Gb/s ανά κανάλι
●Τέσσερις-κανάλι, δοχείο 1x12 MPO
●Καυτός pluggable τύπος QSFP+
●Τεχνολογία σειράς VCSEL 850nm
●Εφαρμόσιμος για 100m σε OM3 MMF, 150mon OM4 MMF.
●Ενσωματωμένες ψηφιακές διαγνωστικές λειτουργίες
●Χαμηλής ισχύος κατανάλωση, < 1="">
●Ηλεκτρική διεπαφή Unretimed XLPPI
●Λειτουργούσα θερμοκρασία περίπτωσης: 0°C σε 70 °C
