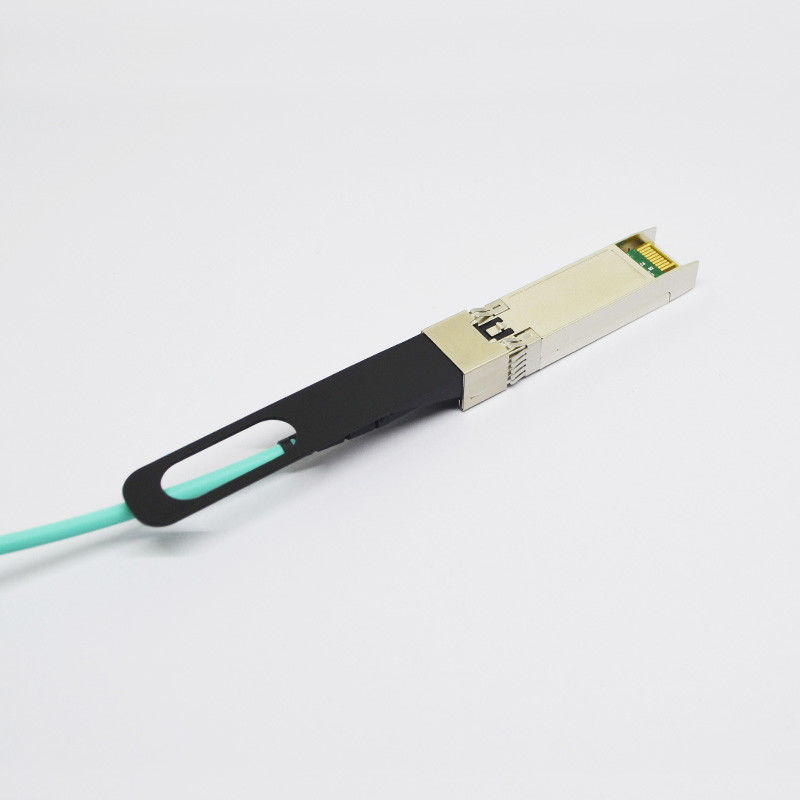

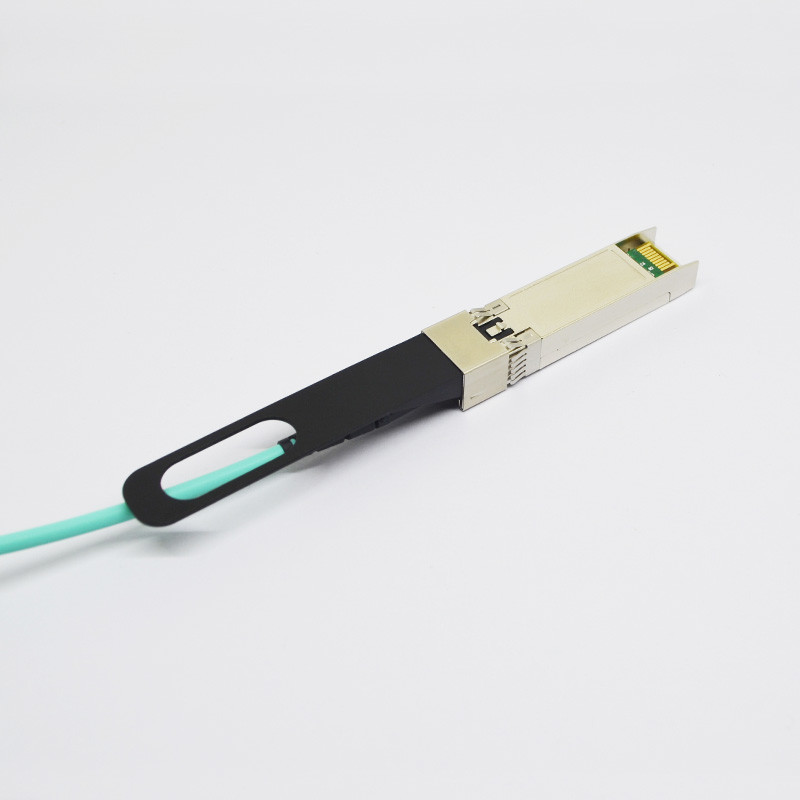

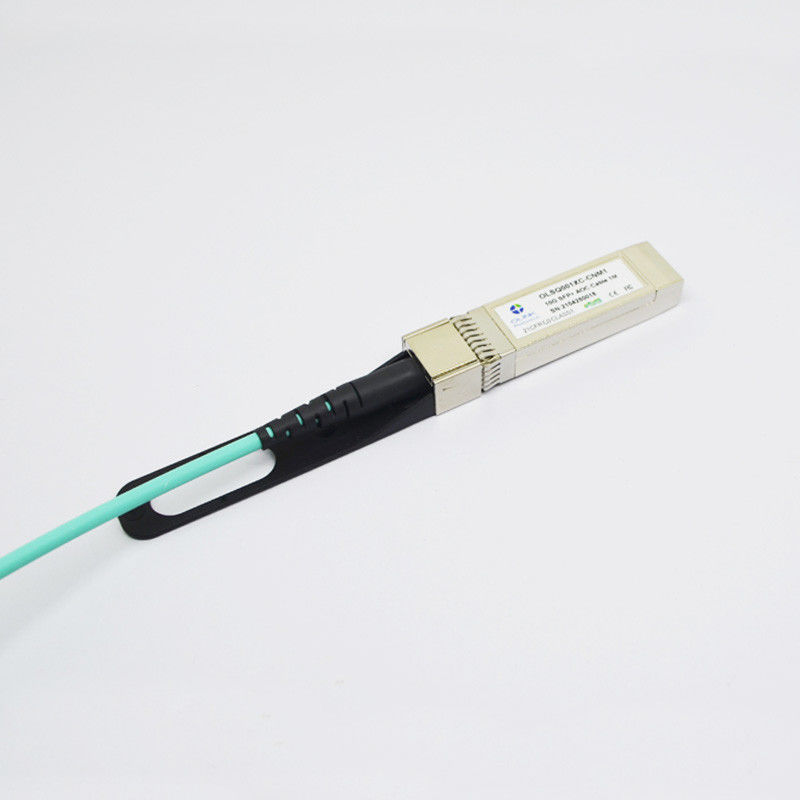

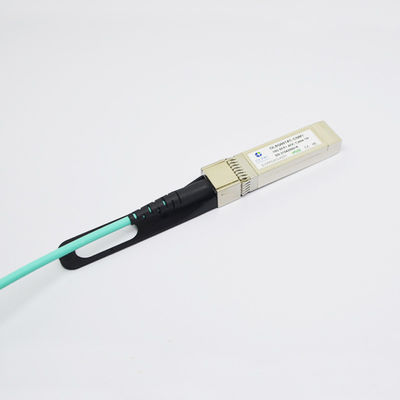

Συμβατό 10G AOC ενεργό οπτικό καλώδιο SFP+ ιουνιπέρων σε SFP+

Συμβατό 10G SFP+ ιουνιπέρων ενεργό οπτικό καλώδιο δικτύων jnp-10g-AOC

Περιγραφή:

Οι ενεργές συνελεύσεις οπτικών καλωδίων (AOC) για τις εφαρμογές SFP+ είναι ένα προϊόν για να εξυπηρετήσουν τις εφαρμογές 10Gb Ethernet. Έχει ως σκοπό να επιτρέψει τα σχέδια εξοπλισμού 10GbE με την πολύ υψηλή πυκνότητα λιμένων βασισμένα στην ηλεκτρική και μηχανική προδιαγραφή.

Απόλυτες μέγιστες εκτιμήσεις

Παράμετρος	Σύμβολο	Ελάχιστος.	Μέγιστο.	Μονάδα	Σημείωση
Τάση ανεφοδιασμού	Vcc	-0.5	3.6	Β
Θερμοκρασία αποθήκευσης	TS	-5	75	°C
Σχετική υγρασία	RH	5	85	%

Σημείωση: Η πίεση παραπάνω από τις μέγιστες απόλυτες εκτιμήσεις μπορεί να προκαλέσει τη μόνιμη ζημία στον πομποδέκτη.

Γενικά λειτουργούντα χαρακτηριστικά

Παράμετρος	Σύμβολο	Ελάχιστος.	Τύπος	Μέγιστο.	Μονάδα	Σημείωση
Ποσοστό στοιχείων	Ο ΔΡ		10.3125		Gb/s
Τάση ανεφοδιασμού	Vcc	3.13	3.3	3.47	Β
Ρεύμα ανεφοδιασμού	Icc₅			300	μΑ
Λειτουργούντα Temp περίπτωσης.	TC	0		70	°C
Λειτουργούντα Temp περίπτωσης.	Tj	-40		85	°C

Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)

Παράμετρος	Σύμβολο	Ελάχιστος.	Τύπος	Μέγιστο.	Μονάδα	Σημείωση
Συσκευή αποστολής σημάτων
Λειτουργούν μήκος κύματος	λ	840	850	860	NM
Οπτικό μάτι παραγωγής	Υποχωρητικός με IEEE 0802.3ae
Δέκτης
Λειτουργούν μήκος κύματος		840		860	NM
Το ενεργό καλώδιο εισήγαγε τα ηλεκτρικά χαρακτηριστικά
Διαφορική τάση εισαγωγής στοιχείων	Vih-VIL	200		100	mVpp	1
Διαφορική σύνθετη αντίσταση εισαγωγής	RIN	90	100	110	Ω
TX-θέστε εκτός λειτουργίας το τάση-χαμηλότατο σημείο εισαγωγής	VIL	0		0,8	Β	2
TX-θέστε εκτός λειτουργίας το τάση-μέγιστο σημείο εισαγωγής	VIH	2.0		VCC	Β	2
Παραγωγή TX-ελαττωμάτων τάση-χαμηλή	Ένταση	0		0,8	Β	3
Παραγωγή TX-ελαττωμάτων τάση-υψηλή	VOH	2.0		VCC	Β	3
Ενεργά ηλεκτρικά χαρακτηριστικά παραγωγής καλωδίων
Διαφορική τάση παραγωγής στοιχείων	VOH- Ένταση	200		1000	MV	1
Διαφορική παραγωγή Σύνθετη αντίσταση	ΚΑΤΑΤΡΟΠΩΣΗ	90	100	110	Ω
Los-βεβαιωμένη παραγωγή Τάση-χαμηλός	Ένταση	0		0,4	Β	3
Παραγωγή Los-Deasserted Τάση-υψηλός	VOH	2.0		VCC	Β	3

Σημειώσεις:

1. Οι μέσοι αριθμοί δύναμης είναι πληροφοριακοί μόνο, ανά IEEE 802.3ae.

2. Μετρημένος στα ΤΖΙΤΖΙΦΑ λιγότερο από 1E-12, πλάτη με πλάτη. Το σχέδιο μέτρου είναι PRBS 231^-1 με χειρότερο ER=4.5@ 10.3125Gb/s.

3. Εναλλασσόμενο ρεύμα που συνδέεται εσωτερικό

4. TX-θέστε εκτός λειτουργίας έχει ένα εσωτερικό 4.7KΩ σε 10 KΩ να σηκώσει σε VccT

5. Το μέτρο με 4.7KΩ σηκώνει σε Vcc στον πίνακα οικοδεσποτών

Μηχανικές προδιαγραφές καλωδίων

Παράμετρος	Αξία	Μονάδες
Διάμετρος	3	Χιλ.
Ελάχιστη ακτίνα κάμψεων	30	Χιλ.
Ανοχή μήκους	Μήκος < 1="" m:="">	Εκατ.
	1 μ ≤length ≤ 4,5 μ: +15/-0	Εκατ.
	5 μ ≤length ≤ 14,5 μ: +30/-0	Εκατ.
	Length≥15.0 μ +2%/-0	μ
Χρώμα καλωδίων	Πορτοκάλι (OM2), Aqua (OM3), Megenta (OM4)

Διαταγή των πληροφοριών

Αριθμός μερών	Περιγραφή
OLSP81XA-CDM10	SFP+, μέχρι 10Gb/s, AOC, 0~70℃, με το ψηφιακό διαγνωστικό όργανο ελέγχου
OLSP81XA-IDM10	SFP+, μέχρι 10Gb/s, AOC, -40~85℃, με το ψηφιακό διαγνωστικό όργανο ελέγχου

ετικέτα:

Τόπος καταγωγής:	Shenzhen Κίνα
Μάρκα:	OLKOPTO
Πιστοποίηση:	RoHS FCC CE GS UL FDA etc
Αριθμό μοντέλου:	Olsp81xa-CDMXX

Ποσότητα παραγγελίας min:	1PC
Συσκευασία λεπτομέρειες:	Μεμονωμένο συσκευασία ή 10pcs/pallet ή 20pcs/pallet
Χρόνος παράδοσης:	3-5 εργάσιμες ημέρες
Όροι πληρωμής:	T/T ή δίκτυο 30 ημέρες
Δυνατότητα προσφοράς:	80-120k το μήνα

Συμβατός:	Δίκτυα ιουνιπέρων	Τύπος συνδετήρων:	SFP+ σε SFP+
Ποσοστό στοιχείων:	10Gbps	Μήκος καλωδίων:	1m, 2m, 3m, 10m
Θερμοκρασία:	0 σε 70°C (- 40 σε 85℃)	Όνομα προμηθευτών:	Olinkcom
Υλικό της Shell:	Το μέταλλο εσωκλείει	Εφαρμογή:	10G AOC SFP+ και βάση-SR 10G σε 10.31Gbps
Υψηλό φως:	Ενεργά οπτικά καλώδια AOC , 10G ενεργά οπτικά καλώδια , SFP+ ενεργό οπτικό καλώδιο
