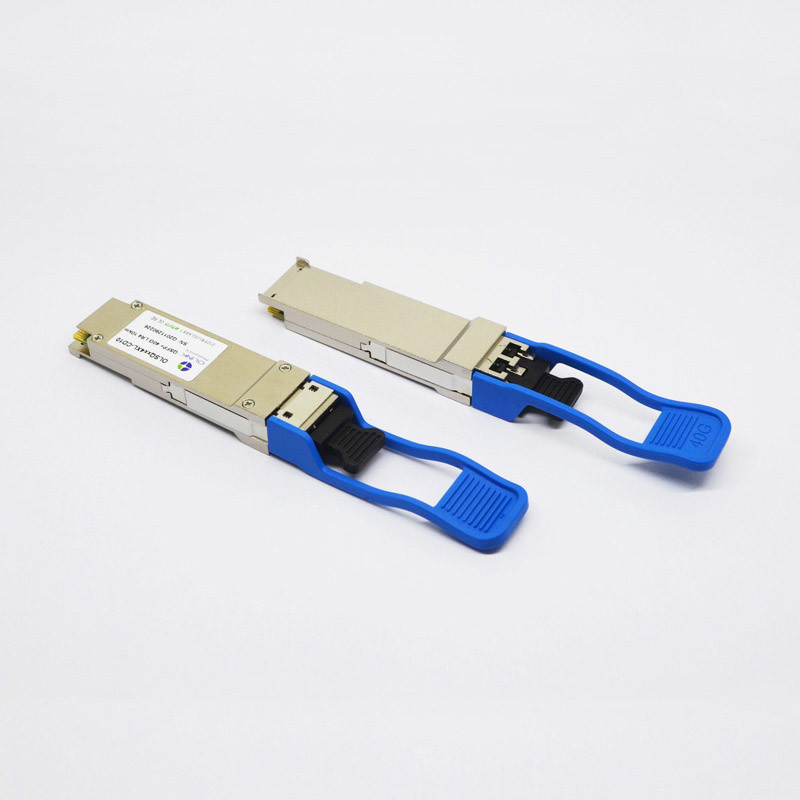

Συμβατή 40GBASE-LR4 QSFP+ οπτική της Cisco Meraki μΑ-qsfp-40g-LR4 (SMF, CWDM 1271~1331nm, LC, DDM)
40G QSFP+ LR4 10km
Αυτός ο πομποδέκτης 40GBASE-LR4 QSFP+ είναι συμβατός με τον εξοπλισμό και το αντίτιμο δικτύων της Cisco Meraki σε Meraki μΑ-qsfp-40g-LR4. Είναι προγραμματισμένο και δοκιμασμένο για να εργαστεί με τους διακόπτες κέντρων δεδομένων Meraki, τους δρομολογητές, NICs και άλλες οπτικές συσκευές μεταφορών σε 40G Ethernet και την εφαρμογή δικτύων υπολογιστών υψηλής απόδοσης. Παρέχει μια ιδανική αντικατάσταση στον πομποδέκτη cOem σε πολύ χαμηλότερη τιμή. Αυτό το αντίτιμο μΑ-qsfp-40g-LR4 περιέχει έναν διπλό συνδετήρα LC για την οπτική διεπαφή και έναν συνδετήρα καρφιτσών 38 για την ηλεκτρική διεπαφή.
Χαρακτηριστικά γνωρίσματα
• Λειτουργικά ίδιος με Meraki μΑ-qsfp-40g-LR4
• Υψηλή ικανότητα καναλιών: 40 GBP ανά οπτική
• Συνδέσεις μέχρι 10km στην ενιαία ίνα τρόπου
• 4 CWDM διοχετεύει 1271, 1291,1311 και 1331nm
• Ηλεκτρικά καυτός-swappable
• Υποχωρητικός με IEEE 802.3ba 40GBASE-LR4
• Διασκεδασμός δύναμης < 3="">
• Ψηφιακός έλεγχος διαγνωστικών υποστηρίξεων
• RoHS6 υποχωρητικός
Συνιστώμενες απαιτήσεις παροχής λειτουργούντων όρων και ηλεκτρικού ρεύματος
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Χαρακτηριστικός |
Max |
Μονάδα |
Σημείωση |
| Λειτουργούσα θερμοκρασία περίπτωσης |
ΚΟΡΥΦΗ |
0 |
|
70 |
℃ |
|
| Τάση παροχής ηλεκτρικού ρεύματος |
VCC |
3.1 |
3.3 |
3.47 |
Β |
|
| Ποσοστό στοιχείων, κάθε πάροδος |
|
|
10.3125 |
|
Gb/s |
|
| Τάση εισαγωγής ελέγχου υψηλή |
|
2 |
|
VCC |
Β |
|
| Τάση εισαγωγής ελέγχου χαμηλή |
|
0 |
|
0,8 |
Β |
|
| Απόσταση συνδέσεων με G.652 |
Δ |
|
|
10 |
χλμ |
|
Σημειώσεις:
1. Υποχωρητικός με 40G Ethernet. Συμβατό σύστημα με 1/10 Gigabit Ethernet και το κανάλι ινών 1/2/4/8/10G.
2. Δοκιμασμένος με ένα PRBS 231-1 σχέδιο δοκιμής.
3. Ανά 40GBASE-LR4, IEEE 802.3ba.
Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = Β 0 έως 70 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος |
Σύμβολο |
Λ. |
Χαρακτηριστικός |
Max |
Μονάδα |
Σημειώσεις |
| Ανάθεση μήκους κύματος |
L0 |
1264.5 |
1271 |
1277.5 |
NM |
|
| L1 |
1284.5 |
1291 |
1297.5 |
NM |
|
| L2 |
1304.5 |
1311 |
1317.5 |
NM |
|
| L3 |
1324.5 |
1331 |
1337.5 |
NM |
|
| Συσκευή αποστολής σημάτων |
| Δευτερεύουσα αναλογία καταστολής τρόπου |
SMSR |
30 |
|
|
DB |
|
| Συνολική μέση δύναμη έναρξης |
PT |
|
|
8.3 |
dBm |
|
| Μέση δύναμη έναρξης, κάθε πάροδος |
PAVG |
-7 |
|
2.3 |
dBm |
|
| Οπτικό εύρος διαμόρφωσης (OMA), κάθε πάροδος |
POMA |
-4 |
|
3.5 |
dBm |
1 |
| Διαφορά στη δύναμη έναρξης μεταξύ οποιων δήποτε δύο παρόδων (OMA) |
Ptx, διαφορά |
|
|
6.5 |
DB |
|
| Δύναμη έναρξης στη OMA μείον τη συσκευή αποστολής σημάτων και την ποινική ρήτρα διασποράς (TDP), κάθε πάροδος |
|
-4.8 |
|
|
dBm |
|
| TDP, κάθε πάροδος |
TDP |
|
|
2.6 |
DB |
|
| Αναλογία εξάλειψης |
ER |
3.5 |
|
|
DB |
|
| Σχετικός θόρυβος έντασης |
RIN |
|
|
-128 |
dB/Hz |
12dB αντανάκλαση |
| Οπτική ανοχή επιστροφής απώλειας |
TOL |
|
|
20 |
DB |
|
| Συντελεστής ανάκλασης συσκευών αποστολής σημάτων |
RT |
|
|
-12 |
DB |
|
|
Καθορισμός μασκών ματιών συσκευών αποστολής σημάτων
{X1, X2, X3, Y1, Y2, Y3}
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
|
|
| Μέση δύναμη έναρξης ΑΠΟ τη συσκευή αποστολής σημάτων, κάθε πάροδος |
Poff |
|
|
-30 |
dBm |
|
| Δέκτης |
| Κατώτατο όριο ζημίας, κάθε πάροδος |
THd |
3.4 |
|
|
dBm |
2 |
| Ο συνολικός μέσος όρος λαμβάνει τη δύναμη |
|
|
|
8.3 |
dBm |
|
| Ο μέσος όρος λαμβάνει τη δύναμη, κάθε πάροδος |
|
-13.7 |
|
2.3 |
dBm |
|
| Συντελεστής ανάκλασης δεκτών |
RR |
|
|
-26 |
DB |
|
| Ευαισθησία δεκτών (OMA), κάθε πάροδος |
SEN |
|
|
-11.5 |
dBm |
|
| Τονισμένη ευαισθησία δεκτών (OMA), κάθε πάροδος |
|
|
|
-9.6 |
dBm |
3 |
| Διαφορά Receive στη δύναμη μεταξύ οποιων δήποτε δύο παρόδων (OMA) |
Prx, διαφορά |
|
|
7.5 |
DB |
|
| Το Los βεβαιώνει |
LOSA |
-30 |
|
|
dBm |
|
| Los Deassert |
LOSD |
|
|
-14 |
dBm |
|
| Υστέρηση Los |
LOSH |
|
1 |
|
DB |
|
| Δεκτών ηλεκτρική συχνότητα διακοπών 3 DB ανώτερη, κάθε πάροδος |
FC |
|
|
12.3 |
Ghz |
|
| Όροι της δοκιμής ευαισθησίας δεκτών πίεσης (σημείωση 5) |
| Κάθετη ποινική ρήτρα περάτωσης ματιών, κάθε πάροδος |
|
|
1.9 |
|
DB |
|
| Τονισμένο μάτι J2 Jitter, κάθε πάροδος |
|
|
0,3 |
|
UI |
|
| Τονισμένο μάτι J9 Jitter, κάθε πάροδος |
|
|
0,47 |
|
UI |
|
Σημειώσεις:
1. Ακόμα κι αν το TDP < 0="">
2. Ο δέκτης θα είναι σε θέση να ανεχτεί, χωρίς ζημία, τη συνεχή έκθεση σε ένα διαμορφωμένο οπτικό σήμα εισαγωγής που έχει αυτό το επίπεδο δύναμης σε μια πάροδο. Ο δέκτης δεν ειναι απαραίτητο να λειτουργήσει σωστά σε αυτήν την δύναμη εισαγωγής.
3. Μετρημένος με το σήμα δοκιμής προσαρμογής στο δέκτη που εισάγεται για τα ΤΖΙΤΖΙΦΑ = 1x10-12.
4. Η ποινική ρήτρα περάτωσης ματιών MVertical και το τονισμένο μάτι jitter είναι όροι δοκιμής για την τονισμένη ευαισθησία δεκτών. Δεν είναι χαρακτηριστικά του δέκτη.
Συμμόρφωση
IEC/EN 61000-4-2, IEC-60825
FDA 21CFR 1040,10 και 1040,11
RoHS, sff-8436, IEEE802.3ba
