| Τόπος καταγωγής: | Shenzhen Κίνα |
|---|---|
| Μάρκα: | OLKOPTO |
| Πιστοποίηση: | RoHS FCC CE GS UL FDA etc |
| Αριθμό μοντέλου: | OLSP311XL-CD10 |
| Ποσότητα παραγγελίας min: | 1PC |
| Συσκευασία λεπτομέρειες: | Μεμονωμένο συσκευασία ή 10pcs/pallet ή 20pcs/pallet |
| Χρόνος παράδοσης: | 3-5 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T ή δίκτυο 30 ημέρες |
| Δυνατότητα προσφοράς: | 80-120k το μήνα |
| Συμβατό σύστημα της Cisco: | SFP-10g-LR | Όνομα προμηθευτών: | Olinkcom |
|---|---|---|---|
| Τύπος: | SFP+ | Ποσοστό στοιχείων: | 11.3Gb/s ποσοστά δυαδικών ψηφίων |
| Μήκος κύματος: | 1310nm | Απόσταση: | 10km |
| Συνδετήρας: | LC ντούμπλεξ | DDM/DOM: | Υποστηριγμένος |
| Επισημαίνω: | οπτικός πομποδέκτης 1310nm 10G SFP+,οπτικός πομποδέκτης 10km SFP+,πομποδέκτης 1310nm SFP+ |
||

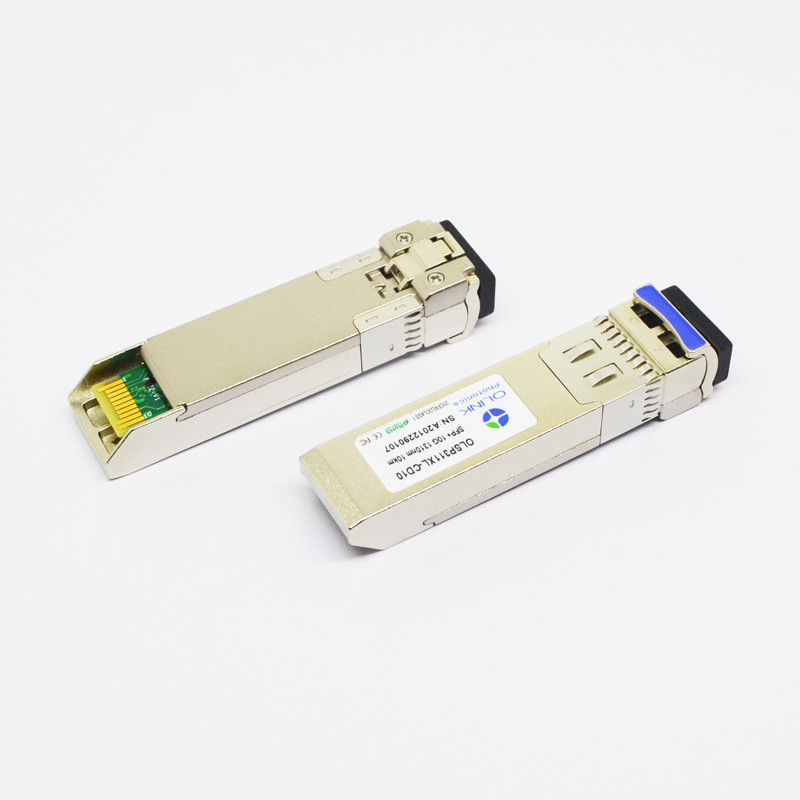

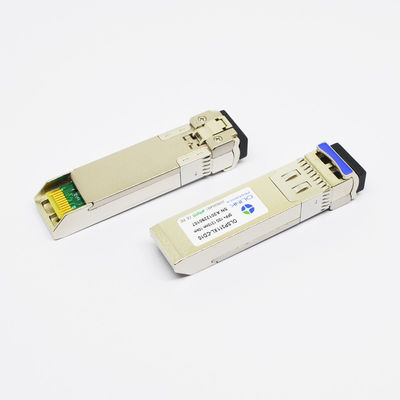

1310nm 10km οπτικός πομποδέκτης 10G SFP+
Cisco SFP-10g-LR συμβατή 10gbase-LR SFP+ 1310nm 10km οπτικός πομποδέκτης DOM LC SMF
Περιγραφές προϊόντων
Η Cisco SFP-10g-LR που σχεδιάζεται για τη χρήση σε 10-Gigabit Ethernet συνδέει με 10km πέρα από τη SingleMode ίνα. Η χαμηλής ισχύος κατανάλωση και η μικρή λανθάνουσα κατάσταση επιτρέπουν στις συσκευές δικτύων σας για να λειτουργήσουν αποτελεσματικά, και το σε πραγματικό χρόνο έλεγχο υποστηρίξεων λειτουργίας DDM για τη θέση πομποδεκτών.
Ηλεκτρικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος | Μέγιστο. | Μονάδα | Σημείωση |
| Συσκευή αποστολής σημάτων | ||||||
| Διαφορική ταλάντευση εισαγωγής στοιχείων | VINPP | 180 | 700 | mVpp | 1 | |
| Διαβιβάστε θέτει εκτός λειτουργίας την τάση | VD | Vcc-0,8 | Vcc | Β | ||
| Διαβιβάστε επιτρέπει την τάση | VEN | Vee | Vee+0.8 | |||
| Διαφορική σύνθετη αντίσταση εισαγωγής | Rin | 100 | Ω | |||
| Δέκτης | ||||||
| Διαφορική ταλάντευση παραγωγής στοιχείων | Vout, PP | 300 | 850 | mVpp | 2 | |
| Χρόνος ανόδου παραγωγής και χρόνος πτώσης | TR, TF | 28 | CP | 3 | ||
| Los που βεβαιώνεται | VLOS_F | Vcc-0,8 | Vcc | Β | 4 | |
| Los de-που βεβαιώνεται | VLOS_N | Vee | Vee+0.8 | Β | 4 | |
Σημείωση:
1. Συνδεμένος άμεσα με τις καρφίτσες εισαγωγής στοιχείων TX. Σύζευξη εναλλασσόμενου ρεύματος από τις καρφίτσες στο ολοκληρωμένο κύκλωμα οδηγών λέιζερ.
2. Στη διαφορική λήξη 100Ω.
3. 20 – 80%. Μετρημένος με το σχέδιο πινάκων δοκιμής συμμόρφωσης ενότητας και δοκιμής της OMA. Η χρήση της ακολουθίας τεσσάρων 1 και τεσσάρων 0's στο PRBS 9 είναι μια αποδεκτή εναλλακτική λύση.
4. Το Los είναι μια ανοικτή παραγωγή συλλεκτών. Πρέπει να σηκωθείτε με 4.7kΩ – 10kΩ στον πίνακα οικοδεσποτών. Η κανονική λειτουργία είναι λογική 0 η απώλεια σήματος είναι λογική 1.
Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος | Μέγιστο. | Μονάδα | Σημείωση |
| Συσκευή αποστολής σημάτων | ||||||
| Λειτουργούν μήκος κύματος | λ | 1290 | 1310 | 1330 | NM | |
| Ave. δύναμη παραγωγής (που επιτρέπεται) | ΣΤΡΩΣΤΕ | -6 | 0 | dBm | 1 | |
| Αναλογία καταστολής δευτερεύων-τρόπου | SMSR | 30 | DB | |||
| Αναλογία εξάλειψης | ER | 4 | 4.5 | DB | ||
| Φασματικό πλάτος RMS | Δλ | 1 | NM | |||
| Χρόνος ανόδου/πτώση (20%~80%) | Tr/Tf | 50 | CP | |||
| Ποινική ρήτρα διασποράς | TDP | 3.2 | DB | |||
| Σχετικός θόρυβος έντασης | RIN | -128 | dB/Hz | |||
| Οπτικό μάτι παραγωγής | Υποχωρητικός με IEEE 0802.3ae | |||||
| Δέκτης | ||||||
| Λειτουργούν μήκος κύματος | 1270 | 1600 | NM | |||
| Ευαισθησία δεκτών | PSEN2 | -14.4 | dBm | 2 | ||
| Υπερφόρτωση | ΣΤΡΩΣΤΕ | 0,5 | dBm | |||
| Το Los βεβαιώνει | PA | -30 | dBm | |||
| Το Los de-βεβαιώνει | Pd | -18 | dBm | |||
| Υστέρηση Los | Pd-PA | 0,5 | DB | |||
Σημειώσεις:
1. Οι μέσοι αριθμοί δύναμης είναι πληροφοριακοί μόνο, ανά IEEE 802.3ae.
2. Μετρημένος στα ΤΖΙΤΖΙΦΑ λιγότερο από 1E-12, πλάτη με πλάτη. Το σχέδιο μέτρου είναι PRBS 231-1 με χειρότερο ER=4.5@ 10.3125Gb/s.
Χαρακτηριστικά γνωρίσματα προϊόντων
●Χαμηλής ισχύος κατανάλωση, < 1W="">
●Ψηφιακή διαγνωστική διεπαφή οργάνων ελέγχου
●Οπτική διεπαφή υποχωρητική IEEE 802.3ae 10gbase-LR
●Ηλεκτρική διεπαφή υποχωρητική σε sff-8431
●Λειτουργούσα θερμοκρασία περίπτωσης: Commerical: 0 έως 70 °C
Εφαρμογές
●10GBASE-LR/LW σε 10.3125Gbps
●10G κανάλι ινών
