| Τόπος καταγωγής: | ΚΙΝΑ |
|---|---|
| Μάρκα: | OLKOPTO |
| Πιστοποίηση: | RoHs, FCC, CE, UL etc |
| Αριθμό μοντέλου: | Qsfp-100g-sr4-OLK |
| Ποσότητα παραγγελίας min: | 1 PC |
| Συσκευασία λεπτομέρειες: | 4 PC ανά παλέτα |
| Χρόνος παράδοσης: | 3-5 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T ή δίκτυο 30 ημέρες |
| Δυνατότητα προσφοράς: | 10K το μήνα |
| Ποσοστό στοιχείων: | 103.1 GBP | Τύπος: | QSFP28 |
|---|---|---|---|
| Μήκος κύματος: | 850nm | Απόσταση: | 100m |
| Συνδετήρας: | 12F MPO/MTP | Πηγή: | VCSEL+PIN |
| Οπτική δύναμη: | -8.4~2.4dBm | Ευαισθησία: | <-10> |
| Λειτουργούσα θερμοκρασία: | 0~70℃ | DOM: | Υποστηριγμένος |
| Επισημαίνω: | Πομποδέκτης SR4 100G QSFP28,πομποδέκτης 850nm 100G QSFP28,100G QSFP28 SR4 |
||

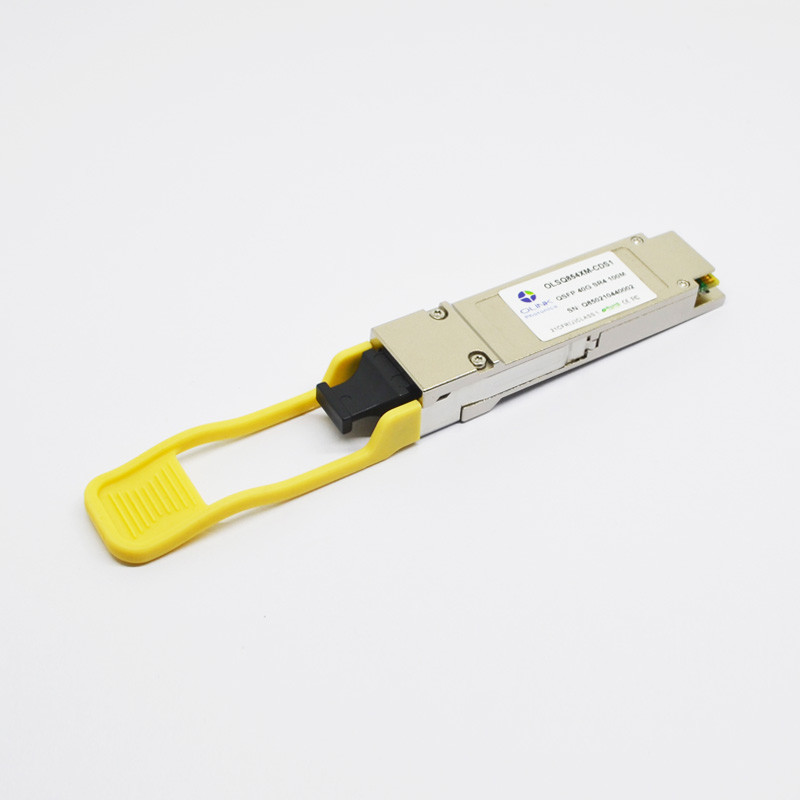

πομποδέκτης 850nm SR4 100G QSFP28
Cisco συμβατό qsfp-100g-SR4 100GBASE-SR4 QSFP28 850nm MMF 100m οπτικός πομποδέκτης MPO
Περιγραφή προϊόντων
Ο οπτικός πομποδέκτης 100G QSFP28 SR4 του Olinkcom ενσωματώνει τη μετάδοση και λαμβάνει την πορεία επάνω σε μια ενότητα. Αυτό
μετατρέπει τα παράλληλα ηλεκτρικά σήματα εισαγωγής στα παράλληλα οπτικά σήματα, με μια οδηγημένη κάθετη εκπομπή επιφάνειας κοιλοτήτων
Σειρά λέιζερ (VCSEL). Η ενότητα συσκευών αποστολής σημάτων δέχεται τα ηλεκτρικά σήματα εισαγωγής συμβατά με τον κοινό τρόπο
Επίπεδα λογικής (CML). Όλα τα σήματα δεδομένων εισόδου είναι διαφορικά και εσωτερικά ολοκληρωμένα. Η ενότητα δεκτών μετατρέπει
παράλληλα οπτικά σήματα εισαγωγής μέσω μιας σειράς ανιχνευτών φωτογραφιών στα παράλληλα ηλεκτρικά σήματα παραγωγής. Τα επίπεδα reCML).
Όλα τα σήματα στοιχείων είναι διαφορικά και υποστηρίζουν τα ποσοστά στοιχείων μέχρι 27.9525Gb/s ανά αποτελέσματα ενότητας channel.ceiver
τα ηλεκτρικά σήματα είναι επίσης τάση συμβατή με τον κοινό τρόπο LogicOn που αυτή η ενότητα χαρακτηρίζει έναν καυτός-pluggable
ηλεκτρική διεπαφή, χαμηλής ισχύος κατανάλωση, και τμηματική διεπαφή 2 καλωδίων.
Οπτικά χαρακτηριστικά (τοπ =0~70℃, Vcc=3.14~3.47V)
| Παράμετρος | Σύμβολο | Μονάδα | Λ. | Τύπος | Max | Σημειώσεις | ||||
| Συσκευή αποστολής σημάτων | ||||||||||
| Κάνοντας σήμα ποσοστό, κάθε πάροδος | DRpl | Gb/s | 25.78125 ±100 PPM | 1 | ||||||
| Κέντρο Wavelengthe | λ | NM | 830 | 850 | 860 | |||||
| Φασματικό πλάτος RMS | NM | 0,6 | ||||||||
| Μέση δύναμη έναρξης, κάθε πάροδος | Pavg | dBm | -8.4 | 2.4 | ||||||
| Οπτικό εύρος διαμόρφωσης, κάθε πάροδος (OMA) | OMA | dBm | -6.4 | 3 | ||||||
| Αναλογία εξάλειψης | ER | DB | 3 | |||||||
|
Μέση δύναμη έναρξης ΜΑΚΡΙΑ Συσκευή αποστολής σημάτων, ανά πάροδο |
RIN | dBm | -30 | |||||||
| Περικυκλωμένη ροή | FLX | dBm |
>86% στο um 19 <30> |
|||||||
| Οπτική ανοχή επιστροφής απώλειας | DB | 12 | ||||||||
| Μάσκα ματιών συσκευών αποστολής σημάτων {X1, X2, X3, Y1, Y2, Y3} | {0,3, 0,38, 0,45, 0,35, 0,41, 0,5} | 2 | ||||||||
| Δέκτης | ||||||||||
| Λάβετε το ποσοστό για κάθε πάροδο | DRpl | Gb/s | 25.78125 ±100 PPM | 3 | ||||||
| Τεσσάρων λωρίδων σειρά μήκους κύματος | λ | NM | 840 | 860 | ||||||
| Η υπερφόρτωση εισήγαγε την οπτική δύναμη | Pmax | dBm | 3.4 | |||||||
|
Ο μέσος όρος λαμβάνει τη δύναμη για κάθε μια Πάροδος |
Καρφίτσα | dBm | -10.3 | 2.4 | 4 | |||||
| Ευαισθησία δεκτών (OMA) ανά πάροδο | Psens | dBm | -5.2 | |||||||
| Συντελεστής ανάκλασης Recevier | Rfl | DB | -12 | |||||||
| Μάτι MaskDefinition δεκτών {X1, X2, X3, Y1, Y2, Y3} | {0,28, 0,5, 0,5, 0,33, 0,33, 0,4} | 5 | ||||||||
| Το Los de-βεβαιώνει | Pd | dBm | -13 | |||||||
| Το Los βεβαιώνει | PA | dBm | -30 | |||||||
| Υστέρηση απώλειας | Pd-PA | dBm | 0,5 | |||||||
Χαρακτηριστικά γνωρίσματα προϊόντων
●MTP/MP0 οπτικός συνδετήρας
●Ενιαία παροχή ηλεκτρικού ρεύματος +3.3V
●Καυτός-pluggable τύπος QSFP28 MSA
●Απόσταση μέχρι 100m OM4 MMF
●4x28G ηλεκτρική τμηματική διεπαφή (cei-28g-VSR)
●Σύζευξη εναλλασσόμενου ρεύματος των σημάτων CML
●Χαμηλής ισχύος διασκεδασμός (Max: 3.5W)
●Χτισμένος στην ψηφιακή διαγνωστική λειτουργία
●Λειτουργούσα σειρά θερμοκρασίας περίπτωσης: 0℃ σε 70℃
●Υποχωρητικός με 100GBASE-SR4
●I2C διεπαφή επικοινωνίας
Εφαρμογές
●100GBASE-SR4
●Infiniband QDR/DDR/SDR
●συνδέσεις 100G Datacom
Πρότυπα
●Υποχωρητικός με IEEE 802.3ba
●Υποχωρητικός με τις προδιαγραφές υλικού QSFP28 MSA
●Υποχωρητικός με RoHS
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή |
| OLSQ85TXM-CDS1 | QSFP28 SR4 100M OM4, 0~70℃ |
