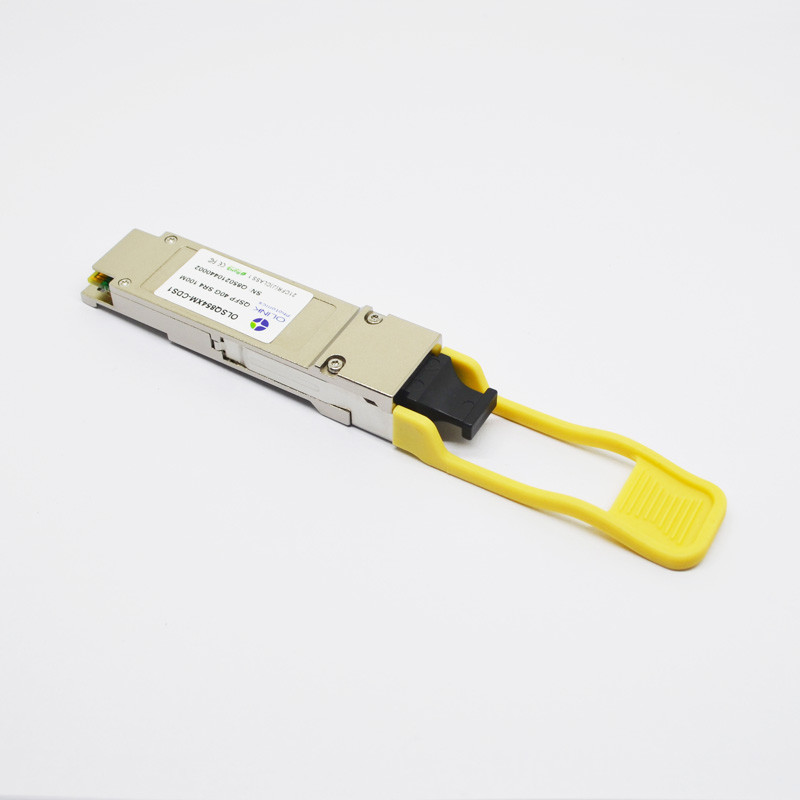

Οπτικό συμβατό σύστημα μπροκάρ πομποδεκτών 850nm 100m 100GBASE-SR4 QSFP28 100g

100GBASE-SR4 QSFP28 100g Optical Transceiver 850nm 100m Brocade Compatible

Βασικές πληροφορίες

Τόπος καταγωγής:	ΚΙΝΑ
Μάρκα:	OLKOPTO
Πιστοποίηση:	RoHs, FCC, CE, UL, ISO9001, ISO14001
Αριθμό μοντέλου:	OLSQ85TXM-CDS1

Ποσότητα παραγγελίας min:	1 PC
Συσκευασία λεπτομέρειες:	4 PC ανά παλέτα
Χρόνος παράδοσης:	3-5 εργάσιμες ημέρες
Όροι πληρωμής:	T/T ή δίκτυο 30 ημέρες
Δυνατότητα προσφοράς:	10K το μήνα

Επικοινωνήστε

Συμβατό εμπορικό σήμα:

Μπροκάρ

Ποσοστό στοιχείων:

103.1 GBP

Τύπος:

QSFP28

Μήκος κύματος:

850nm

Απόσταση:

100m

Συνδετήρας:

12F MPO/MTP

TX δύναμη:

-8.4~2.4dBm

RX δύναμη:

<-10>

Λειτουργούσα θερμοκρασία:

0~70℃

DOM:

Υποστηριγμένος

Υψηλό φως:

100GBASE-SR4

Οπτικός πομποδέκτης QSFP28 100G

ενότητα qsfp28 100g

Οπτικό συμβατό σύστημα μπροκάρ πομποδεκτών 850nm 100m 100GBASE-SR4 QSFP28 100g

Μπροκάρ 100G-QSFP28-SR4 συμβατό 100GBASE-SR4 QSFP28 850nm 100m οπτική ενότητα πομποδεκτών MPO MMF

Περιγραφή προϊόντων

Οι πομποδέκτες QSFP28 του Olinkcom σχεδιάζονται για τη χρήση στις συνδέσεις 100Gb/s πέρα από την πολλαπλού τρόπου ίνα. Αυτοί
ενσωματώνει τη σειρά τεσσάρων καναλιών VCSEL και η σειρά φωτοδιόδων ΚΑΡΦΙΤΣΏΝ τεσσάρων καναλιών, η ενότητα μπορεί να λειτουργήσει
σε 103.1Gb/s μέχρι 70m χρησιμοποιώντας OM3 ή 100m χρησιμοποιώντας OM4 MMF. Είναι υποχωρητικοί με το QSFP28
MSA και IEEE 802.3bm 100GBASE-SR4.

Οπτικά χαρακτηριστικά (τοπ =0~70℃, Vcc=3.14~3.47V)

Παράμετρος	Σύμβολο	Μονάδα	Λ.		Τύπος			Max		Σημειώσεις
Συσκευή αποστολής σημάτων
Κάνοντας σήμα ποσοστό, κάθε πάροδος	DRpl	Gb/s	25.78125 ±100 PPM						1
Κέντρο Wavelengthe	λ	NM	830	850			860
Φασματικό πλάτος RMS		NM		0,6
Μέση δύναμη έναρξης, κάθε πάροδος	Pavg	dBm	-8.4				2.4
Οπτικό εύρος διαμόρφωσης, κάθε πάροδος (OMA)	OMA	dBm	-6.4				3
Αναλογία εξάλειψης	ER	DB	3
Μέση δύναμη έναρξης ΜΑΚΡΙΑ Συσκευή αποστολής σημάτων, ανά πάροδο	RIN	dBm					-30
Περικυκλωμένη ροή	FLX	dBm	>86% στο um 19 <30>
Οπτική ανοχή επιστροφής απώλειας		DB					12
Μάσκα ματιών συσκευών αποστολής σημάτων {X1, X2, X3, Y1, Y2, Y3}			{0,3, 0,38, 0,45, 0,35, 0,41, 0,5}						2
Δέκτης
Λάβετε το ποσοστό για κάθε πάροδο	DRpl	Gb/s	25.78125 ±100 PPM						3
Τεσσάρων λωρίδων σειρά μήκους κύματος	λ	NM	840			860
Η υπερφόρτωση εισήγαγε την οπτική δύναμη	Pmax	dBm	3.4
Ο μέσος όρος λαμβάνει τη δύναμη για κάθε μια Πάροδος	Καρφίτσα	dBm	-10.3				2.4		4
Ευαισθησία δεκτών (OMA) ανά πάροδο	Psens	dBm					-5.2
Συντελεστής ανάκλασης Recevier	Rfl	DB					-12
Μάτι MaskDefinition δεκτών {X1, X2, X3, Y1, Y2, Y3}		{0,28, 0,5, 0,5, 0,33, 0,33, 0,4}							5
Το Los de-βεβαιώνει	Pd	dBm					-13
Το Los βεβαιώνει	PA	dBm	-30
Υστέρηση απώλειας	Pd-PA	dBm	0,5

Χαρακτηριστικά γνωρίσματα προϊόντων

●MTP/MP0 οπτικός συνδετήρας

●Ενιαία παροχή ηλεκτρικού ρεύματος +3.3V

●Καυτός-pluggable τύπος QSFP28 MSA

●Απόσταση μέχρι 100m OM4 MMF

●4x28G ηλεκτρική τμηματική διεπαφή (cei-28g-VSR)

●Σύζευξη εναλλασσόμενου ρεύματος των σημάτων CML

●Χαμηλής ισχύος διασκεδασμός (Max: 3.5W)

●Χτισμένος στην ψηφιακή διαγνωστική λειτουργία

●Λειτουργούσα σειρά θερμοκρασίας περίπτωσης: 0℃ σε 70℃

●Υποχωρητικός με 100GBASE-SR4

●I2C διεπαφή επικοινωνίας

Εφαρμογές

●100GBASE-SR4

●100G Ethernet

●Κέντρο δεδομένων

Διαταγή των πληροφοριών

Αριθμός μερών	Περιγραφή
OLSQ85TXM-CDS1	QSFP28 SR4 100M OM4, DOM 0~70℃
