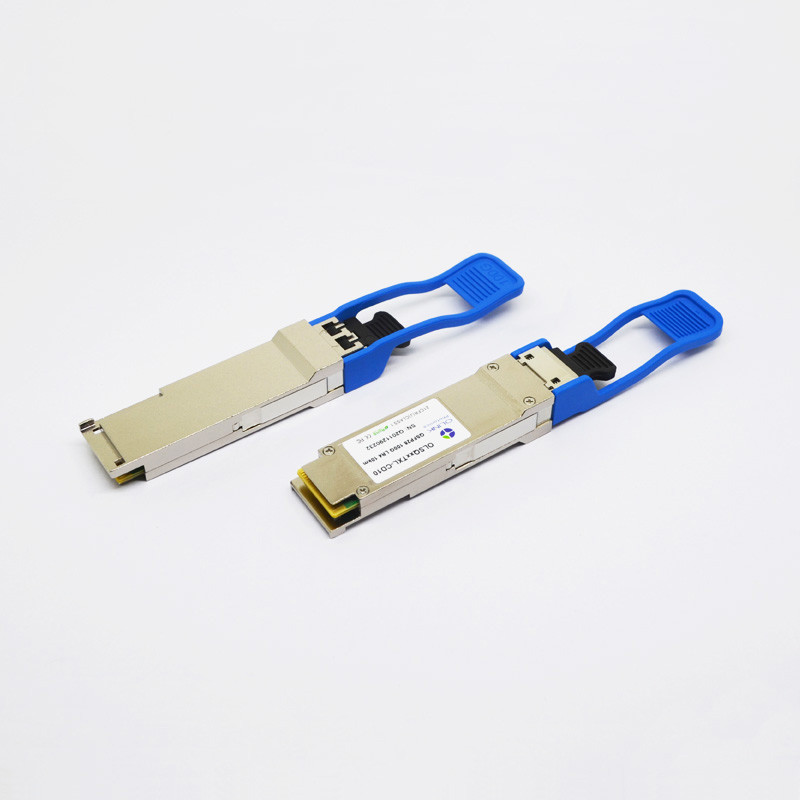

Συμβατός 100G QSFP28 πομποδέκτης διπλό LC μπροκάρ για το ασύρματο δίκτυο 5G

Brocade Compatible 100G QSFP28 Transceiver Duplex LC For 5G Wireless Network

Βασικές πληροφορίες

Τόπος καταγωγής:	ΚΙΝΑ
Μάρκα:	OLKOPTO
Πιστοποίηση:	RoHs, FCC, CE, UL, ISO9001, ISO14001
Αριθμό μοντέλου:	Olsqxxtxl-CD10

Ποσότητα παραγγελίας min:	1 PC
Συσκευασία λεπτομέρειες:	4 PC ανά παλέτα
Χρόνος παράδοσης:	3-5 εργάσιμες ημέρες
Όροι πληρωμής:	T/T ή δίκτυο 30 ημέρες
Δυνατότητα προσφοράς:	10K το μήνα

Επικοινωνήστε

Συμβατό εμπορικό σήμα:

Μπροκάρ

Όνομα προμηθευτών:

Olinkcom

Ποσοστό στοιχείων:

103.125Gbps

Τύπος:

QSFP28

Μήκος κύματος:

WDM ΤΟΥ ΤΟΠΙΚΟΎ LAN

Απόσταση:

10km

TX δύναμη:

-4.5~+4.5dBm

RX δύναμη:

-11.3dBm

Συνδετήρας:

Διπλό LC

Θερμοκρασία:

0~70℃

OTU4:

Υποστηριγμένος

Εξουσιοδότηση:

3 έτη

Υψηλό φως:

πομποδέκτης 100G QSFP28

Πομποδέκτης ODM 100G QSFP28

100G QSFP28 LR4

Συμβατός 100G QSFP28 πομποδέκτης διπλό LC μπροκάρ για το ασύρματο δίκτυο 5G

Μπροκάρ 100G-QSFP28-LR4 συμβατό 100GBASE-LR4 QSFP28 1310nm 10km οπτική ενότητα πομποδεκτών DOM LC SMF

Λειτουργική περιγραφή

Οι ενότητες πομποδεκτών Olinkcom QSFP28 σχεδιάζονται για 100 Gigabit Ethernet πέρα από τον ενιαίο τρόπο
ίνα. Είναι υποχωρητικοί με το QSFP28 MSA, IEEE 802.3ba 100GBASE-LR4. Ψηφιακά διαγνωστικά
οι λειτουργίες είναι διαθέσιμες μέσω της διεπαφής I2C, όπως διευκρινίζονται από το QSFP28 MSA.

Οπτικά χαρακτηριστικά (Top=0~70℃, Vcc=3.14~3.47V)

Παράμετρος	Σύμβολο	Μονάδα	Λ.		Τύπος			Max		Σημειώσεις
Συσκευή αποστολής σημάτων
Κάνοντας σήμα ποσοστό, κάθε πάροδος		Gb/s	25.78125 ±100 PPM						1
Τεσσάρων λωρίδων σειρά μήκους κύματος	λ1	NM	1294.53	1295.56			1296.59
	λ2		1299.02	1300.05			1301.09
	λ3		1303.54	1304.58			1305.63
	λ4		1308.09	1309.14			1310.19
Συνολική δύναμη έναρξης	Ικτάλουρος	dBm					10.5
Μέση δύναμη έναρξης, κάθε πάροδος	Pavg	dBm	-4.5				4.5		2,7
Οπτικό εύρος διαμόρφωσης, κάθε πάροδος (OMA)	OMA	dBm	-1.3				4.5
Αναλογία εξάλειψης	ER	DB	4
Αναλογία καταστολής δευτερεύων-τρόπου	SMSR	DB	30
Μέση δύναμη έναρξης ΜΑΚΡΙΑ συσκευή αποστολής σημάτων, ανά πάροδο	POFF	dBm					-30
Οπτική ανοχή επιστροφής απώλειας		DB					20
Συντελεστής ανάκλασης συσκευών αποστολής σημάτων		DB					– 12
Μάσκα ματιών συσκευών αποστολής σημάτων {X1, X2, X3, Y1, Y2, Y3}			{0,25, 0,4, 0,45, 0,25, 0,28, 0,4}						3
Δέκτης
Λάβετε το ποσοστό για κάθε πάροδο		Gb/s	25.78125 ±100 PPM						4
Τεσσάρων λωρίδων σειρά μήκους κύματος	λ1	NM	1294.53	1295.56		1296.59
	λ2		1299.02	1300.05		1301.09
	λ3		1303.54	1304.58		1305.63
	λ4		1308.09	1309.14		1310.19
Η υπερφόρτωση εισήγαγε την οπτική δύναμη	Pmax	dBm	5.5
Ο μέσος όρος λαμβάνει τη δύναμη για κάθε μια Πάροδος	Καρφίτσα	dBm	-10.6				4.5		5,7
Ευαισθησία δεκτών (OMA) ανά πάροδο	Psens1	dBm					-11.3
Τονισμένη ευαισθησία (OMA) ανά πάροδο	Psens2	dBm					-6.8		6
Επιστροφής απώλεια	RL	DB	-26
Ηλεκτρική 3dB ανώτερη συχνότητα διακοπών δεκτών, ανά πάροδο		Ghz					31
Το Los de-βεβαιώνει	Pd	dBm					-11.6
Το Los βεβαιώνει	PA	dBm	-23.6
Υστέρηση απώλειας	Pd-PA	dBm		2

Χαρακτηριστικά γνωρίσματα προϊόντων

●Διπλή οπτική διεπαφή δοχείων LC

●Ενιαία παροχή ηλεκτρικού ρεύματος +3.3V

●Καυτός-pluggable τύπος QSFP28 MSA

●4x25G ηλεκτρική τμηματική διεπαφή

●Υποχωρητικός με 4x28G (cei-28g-VSR)

●Σύζευξη εναλλασσόμενου ρεύματος των σημάτων CML

●Συσκευή αποστολής σημάτων: δροσισμένο WDM DML TOSA του τοπικού LAN 4x25Gb/s (1295,56, 1300,05, 1304,58, 1309.14nm)

●Δέκτης: 4x25Gb/s ΚΑΡΦΙΤΣΑ ROSA

●Χαμηλής ισχύος διασκεδασμός (Max: 3.5W)

●Χτισμένος στην ψηφιακή διαγνωστική λειτουργία

●Λειτουργούσα σειρά θερμοκρασίας περίπτωσης: 0℃ σε 70℃

Εφαρμογές

●Τηλεπικοινωνίες, κέντρο δεδομένων, 100G Ethernet, ασύρματο δίκτυο 5G

Διαταγή των πληροφοριών

Αριθμός μερών	Περιγραφή
Olsqxxtxl-CD10	QSFP28 LR4 10km, 0~70℃, με το ψηφιακό διαγνωστικό όργανο ελέγχου
