| Τόπος καταγωγής: | ΚΙΝΑ |
|---|---|
| Μάρκα: | OLKOPTO |
| Πιστοποίηση: | RoHs, FCC, CE, UL etc |
| Αριθμό μοντέλου: | Qsfp-100g-lr4-OLK |
| Ποσότητα παραγγελίας min: | 1 PC |
| Συσκευασία λεπτομέρειες: | 4 PC ανά παλέτα |
| Χρόνος παράδοσης: | 3-5 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T ή δίκτυο 30 ημέρες |
| Δυνατότητα προσφοράς: | 10K το μήνα |
| Ποσοστό ημερομηνίας: | 103.1Gbps | Τύπος: | QSFP28 |
|---|---|---|---|
| Μήκος κύματος: | 1310nm | Απόσταση: | 10km |
| Συνδετήρας: | Διπλό LC | Πηγή: | DML+PIN |
| Οπτική δύναμη: | -4.3~4.5 | Ευαισθησία: | <-10> |
| Τύπος ινών: | SMF | Εφαρμογή: | 1.100GBASE-LR4 2. Το Infiniband QDR και ΟΔΓ διασυνδέει τις συνδέσεις 3.100G Datacom |
| Επισημαίνω: | πομποδέκτης 100G QSFP28,Πομποδέκτης LR4 100G QSFP28,100G QSFP28 LR4 |
||

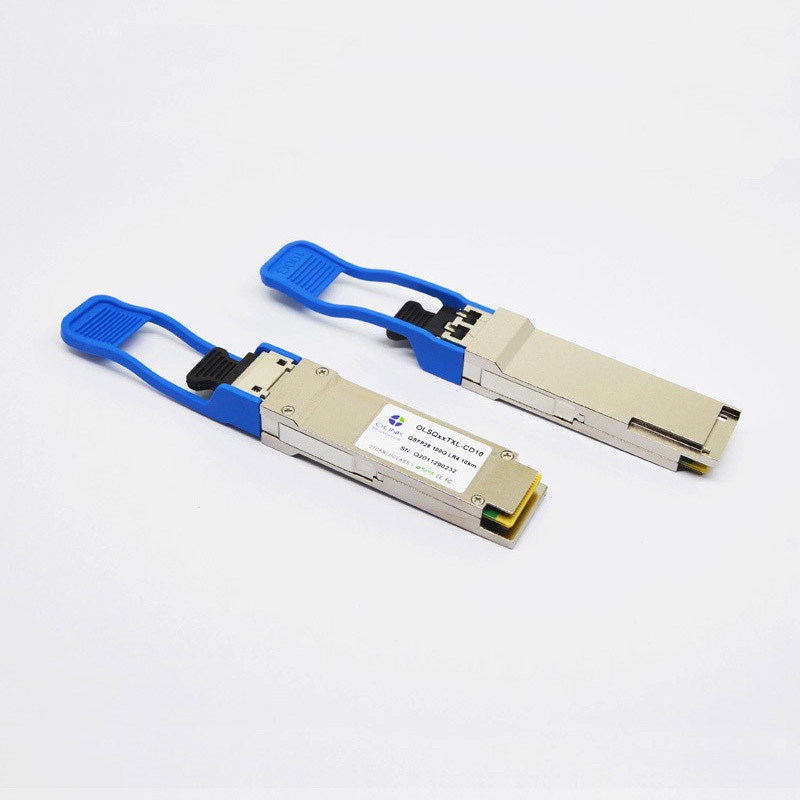

Πομποδέκτης 1310nm 10km LR4 100G QSFP28
100GBASE-LR4 QSFP28 1310nm 10km συμβατός οπτικός πομποδέκτης LC SMF Cisco
Χαρακτηριστικά γνωρίσματα προϊόντων
1. Διπλή οπτική διεπαφή δοχείων LC
2. Ενιαία παροχή ηλεκτρικού ρεύματος +3.3V
3. Καυτό pluggable ίχνος QSFP28
4. 4x25G ηλεκτρική τμηματική διεπαφή
5. Υποχωρητικός με 4x28G (cei-28g-VSR)
6. Σύζευξη εναλλασσόμενου ρεύματος των σημάτων CML
7. Συσκευή αποστολής σημάτων: δροσισμένο WDM TOSA του τοπικού LAN 4x25Gb/s (1295,56, 1300,05, 1304,58, 1309.14nm)
8. Δέκτης: 4x25Gb/s ΚΑΡΦΙΤΣΑ ROSA
9. Χαμηλής ισχύος διασκεδασμός (Max: 3.5W)
10. Χτισμένος στην ψηφιακή διαγνωστική λειτουργία
11. Λειτουργούσα σειρά θερμοκρασίας περίπτωσης: 0℃ σε 70℃
12. Υποχωρητικός με 100GBASE-LR4
13. I2C διεπαφή επικοινωνίας
Οπτικά χαρακτηριστικά (τοπ =0~70℃, Vcc=3.14~3.47V)
(Δοκιμασμένος υπό τους συνιστώμενους λειτουργούντες όρους, εκτός αν αναφέρεται διαφορετικά)
| Παράμετρος | Σύμβολο | Μονάδα | Λ. | Τύπος | Max | Σημειώσεις | ||||
| Συσκευή αποστολής σημάτων | ||||||||||
| Κάνοντας σήμα ποσοστό, κάθε πάροδος | Gb/s | 25.78125 ±100 PPM | 1 | |||||||
| Τεσσάρων λωρίδων σειρά μήκους κύματος | λ1 | NM | 1294.53 | 1295.56 | 1296.59 | |||||
| λ2 | 1299.02 | 1300.05 | 1301.09 | |||||||
| λ3 | 1303.54 | 1304.58 | 1305.63 | |||||||
| λ4 | 1308.09 | 1309.14 | 1310.19 | |||||||
| Συνολική δύναμη έναρξης | Ικτάλουρος | dBm | 10.5 |
|
||||||
| Μέση δύναμη έναρξης, κάθε πάροδος | Pavg | dBm | -4.5 | 4.5 | 2,7 | |||||
| Οπτικό εύρος διαμόρφωσης, κάθε πάροδος (OMA) | OMA | dBm | -1.3 | 4.5 | ||||||
| Αναλογία εξάλειψης | ER | DB | 4 | |||||||
| Αναλογία καταστολής δευτερεύων-τρόπου | SMSR | DB | 30 | |||||||
|
Μέση δύναμη έναρξης ΜΑΚΡΙΑ συσκευή αποστολής σημάτων, ανά πάροδο |
POFF | dBm | -30 | |||||||
| Οπτική ανοχή επιστροφής απώλειας | DB | 20 | ||||||||
| Συντελεστής ανάκλασης συσκευών αποστολής σημάτων | DB | – 12 | ||||||||
| Μάσκα ματιών συσκευών αποστολής σημάτων {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 3 | ||||||||
| Δέκτης | ||||||||||
| Λάβετε το ποσοστό για κάθε πάροδο | Gb/s | 25.78125 ±100 PPM | 4 | |||||||
| Τεσσάρων λωρίδων σειρά μήκους κύματος | λ1 | NM | 1294.53 | 1295.56 | 1296.59 | |||||
| λ2 | 1299.02 | 1300.05 | 1301.09 | |||||||
| λ3 | 1303.54 | 1304.58 | 1305.63 | |||||||
| λ4 | 1308.09 | 1309.14 | 1310.19 | |||||||
| Η υπερφόρτωση εισήγαγε την οπτική δύναμη | Pmax | dBm | 5.5 | |||||||
|
Ο μέσος όρος λαμβάνει τη δύναμη για κάθε μια Πάροδος |
Καρφίτσα | dBm | -10.6 | 4.5 | 5,7 | |||||
| Ευαισθησία δεκτών (OMA) ανά πάροδο | Psens1 | dBm | -11.3 | |||||||
| Τονισμένη ευαισθησία (OMA) ανά πάροδο | Psens2 | dBm | -6.8 | 6 | ||||||
| Επιστροφής απώλεια | RL | DB | -26 | |||||||
| Ηλεκτρική 3dB ανώτερη συχνότητα διακοπών δεκτών, ανά πάροδο | Ghz | 31 | ||||||||
| Το Los de-βεβαιώνει | Pd | dBm | -11.6 | |||||||
| Το Los βεβαιώνει | PA | dBm | -23.6 | |||||||
| Υστέρηση απώλειας | Pd-PA | dBm | 2 | |||||||
Σημειώσεις:
1. Η συσκευή αποστολής σημάτων αποτελείται από 4 λέιζερ που λειτουργούν σε 25.78Gb/s κάθε ένα.
2. Η ελάχιστη αξία είναι πληροφοριακή.
3. Αναλογία 5x10-5 χτυπήματος.
4. Ο δέκτης αποτελείται από 4 φωτοανιχνευτές που λειτουργούν σε 25.78Gb/s κάθε ένα.
5. Η ελάχιστη αξία είναι πληροφοριακή, είναι ίση με ελάχιστο TxOMA με το άπειρο ER και την ανώτατη απώλεια εισαγωγής καναλιών.
6. SRS μετριέται με την κάθετη ποινική ρήτρα περάτωσης ματιών 1,8 DB ανώτατων, J2 0,30 UI, και J9 0,47 UI.
7. Η αξία δύναμης και η ακρίβεια δύναμης είναι με όλα τα κανάλια επάνω.
Λειτουργική περιγραφή
Ο οπτικός πομποδέκτης 100G QSFP28 LR4 ενσωματώνει τη μετάδοση και λαμβάνει την πορεία επάνω σε μια ενότητα. Από την πλευρά μετάδοσης, τέσσερις πάροδοι των τμηματικών ρευμάτων στοιχείων ανακτώνται, ξαναρυθμίζονται, και μεταφέρονται προς τέσσερις οδηγούς λέιζερ, οι οποίοι ελέγχουν τέσσερα διαμορφωμένα ηλεκτρικός-απορρόφηση λέιζερ με 1296, 1300, 1305, και 1309 κεντρικά μήκη κύματος NM. Τα οπτικά σήματα πολλαπλασιάζονται έπειτα σε μια single-mode ίνα μέσω ενός συνδετήρα βιομηχανικά τυποποιημένων LC. Λάβετε την πλευρά, τέσσερις πάροδοι των οπτικών ρευμάτων στοιχείων αποδιαυλώνονται οπτικά από έναν ενσωματωμένο οπτικό αποπολυπλέκτη. Κάθε ατμός στοιχείων ανακτάται από έναν ενισχυτή φωτοανιχνευτών και transimpedance ΚΑΡΦΙΤΣΩΝ, ξαναρυθμίζεται, και μεταφέρεται προς έναν οδηγό παραγωγής. Αυτή η ενότητα χαρακτηρίζει μια καυτός-pluggable ηλεκτρική διεπαφή, μια χαμηλής ισχύος κατανάλωση, και την τμηματική διεπαφή 2 καλωδίων.
Εφαρμογές
●100GBASE-LR4
●Το Infiniband QDR και ΟΔΓ διασυνδέει
●συνδέσεις 100G Datacom
Πρότυπα
●Υποχωρητικός με IEEE 802.3ba
●Υποχωρητικός με QSFP28 MSA sff-8665
●Υποχωρητικός με RoHS
