| Τόπος καταγωγής: | ΚΙΝΑ |
|---|---|
| Μάρκα: | OLKOPTO |
| Πιστοποίηση: | RoHs, FCC, CE, UL etc |
| Αριθμό μοντέλου: | OLSP551XL-CD80 |
| Ποσότητα παραγγελίας min: | 1 PC |
| Συσκευασία λεπτομέρειες: | Παλέτα μεμονωμένης συσκευασίας Η 10 PC Ή παλέτα 20 PC |
| Χρόνος παράδοσης: | 3-5 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T ή δίκτυο 30 ημέρες |
| Δυνατότητα προσφοράς: | 80-100K το μήνα |
| Ποσοστό ημερομηνίας: | 10Gbase | Τύπος: | SFP+ |
|---|---|---|---|
| Μήκος κύματος: | 1550nm | Προσιτότητα: | 80km |
| Πηγή: | EML+APD | Οπτική δύναμη: | 0~+5 |
| Ευαισθησία: | <-24 dBm=""> | Εφαρμογή: | ●10gbase-zr σε 10.3125Gbps ●Κανάλι ινών OTN G.709 OTU1e/2/2e ●4x, 8x και 10x 10G |
| Επισημαίνω: | οπτικός πομποδέκτης 80km 10G SFP+,οπτικός πομποδέκτης 1550nm SFP+,80km 10g sfp+ |
||

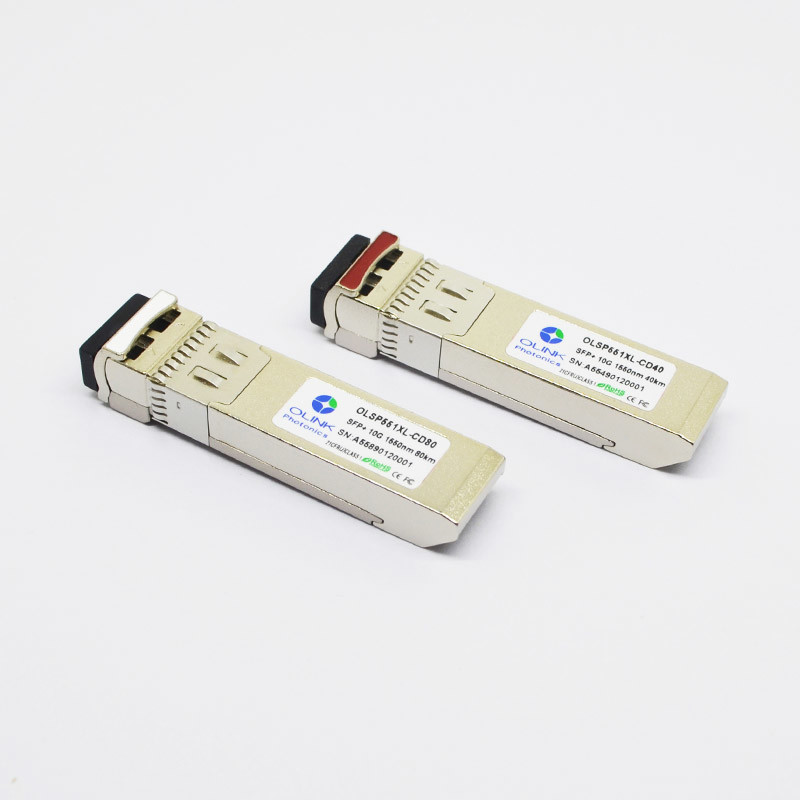

1550nm 80km οπτικός πομποδέκτης 10G SFP+
Συμβατή ενότητα πομποδεκτών 10g-zr SFP+ 1550nm 80km SMF της Cisco SFP-10g-zr-γ
Περιγραφές προϊόντων
1. Τύπος: SFP+
2. Συμβατότητα: Multi-Vendor συμβατό σύστημα MSA
3. Tx/Rx μήκος κύματος: 1550 NM. /1550 NM.
4. Τύπος μέσων: Single-Mode ίνα (SMF)
5. Μέγιστη απόσταση: 80 χλμ
6. Ποσοστό στοιχείων: 1.25-10.31 GBP
7. Θερμοκρασία: Τυποποιημένο 0°-70°C
Τεχνικά στοιχεία
| TX μήκος κύματος: | 1550 NM. | Τα μέσα δακτυλογραφούν: | Single-Mode ίνα (SMF) |
| RX Wavelenght: | 1550 NM. | Μέγιστη απόσταση: | 80km |
| Υποστηριγμένο ποσοστό στοιχείων: | 1.25-10.31 GBP | Υποστηριγμένες εφαρμογές: | 10G Ethernet (10.31Gbps), Gigabit Ethernet (1,25 GBP), STM-64 (9.95Gbps) |
| Συνδετήρες: | Διπλό LC | Τύπος συσκευών αποστολής σημάτων: | Λέιζερ EML |
| Ελάχιστο που διαβιβάζει τη δύναμη: | 0 DB | Τύπος δεκτών: | Φωτοδίοδος APD |
| Μέγιστο που διαβιβάζει τη δύναμη: | 5 DB | Συμμόρφωση: | CE, κατηγορία 1 FDA και iec60825-1 ασφάλεια λέιζερ υποχωρητική, INF-8074i, RoHS, SFP MSA |
| Ευαισθησία δεκτών: | -23 dBm | Δύναμη: | CE, κατηγορία 1 FDA και iec60825-1 ασφάλεια λέιζερ υποχωρητική, RoHS, sff-8431, SFP MSA |
Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος | Μέγιστο. | Μονάδα | Σημείωση |
| Συσκευή αποστολής σημάτων | ||||||
| Λειτουργούν μήκος κύματος | λ | 1543 | 1550 | 1557 | NM | |
| Ave. δύναμη παραγωγής (που επιτρέπεται) | ΣΤΡΩΣΤΕ | 0 | 5 | dBm | 1 | |
| Αναλογία καταστολής δευτερεύων-τρόπου | SMSR | 30 | DB | |||
| Αναλογία εξάλειψης | ER | 8.2 | DB | |||
| Φασματικό πλάτος RMS | Δλ | 1 | NM | |||
| Σχετικός θόρυβος έντασης | RIN | -128 | dB/Hz | |||
| Οπτικό μάτι παραγωγής | Υποχωρητικός με IEEE 0802.3ae | |||||
| Δέκτης | ||||||
| Λειτουργούν μήκος κύματος | λ | 1260 | 1610 | NM | ||
| Ευαισθησία δεκτών | PSEN1 | -24 | dBm | 2 | ||
| Συντελεστής ανάκλασης Recevier | Rrx | -27 | DB | |||
| Υπερφόρτωση | ΣΤΡΩΣΤΕ | -7 | dBm | |||
| Το Los βεβαιώνει | PA | -37 | dBm | |||
| Το Los de-βεβαιώνει | Pd | -28 | dBm | |||
| Υστέρηση Los | Pd-PA | 0,5 | DB | |||
Σημειώσεις:
1. Μετρημένος με χειρότερο ER=9dB
2. PRBS 231 – 1 και το BER-12@10.3125G<10>
Χαρακτηριστικά γνωρίσματα προϊόντων
●Υποστηρίξεις 9,95 στα ποσοστά δυαδικών ψηφίων 11.3Gb/s με διπλό CDR
●Διπλός συνδετήρας LC
●Καυτό pluggable ίχνος SFP+
●Δροσισμένη συσκευή αποστολής σημάτων 1550nm EML, δέκτης APD
●Εφαρμόσιμος για τη σύνδεση 80km SMF
●Χαμηλής ισχύος κατανάλωση, < 1="">
●Ψηφιακή διαγνωστική διεπαφή οργάνων ελέγχου
●Οπτική διεπαφή υποχωρητική IEEE 802.3ae στο 10gbase-zr
●Ηλεκτρική διεπαφή υποχωρητική σε sff-8431, sff-8432
●Λειτουργούσα θερμοκρασία περίπτωσης:
Commerical: 0 έως 70 °C
Εφαρμογές
●10gbase-zr σε 10.3125Gbps
●OTN G.709 OTU1e/2/2e
●4x, κανάλι ινών 8x και 10x 10G
●Άλλες οπτικές συνδέσεις
Σύνοψη προϊόντων
Οι πομποδέκτες OLSP551XL-CD80 του Olinkcom είναι ενισχυμένοι μικροί Pluggable SFP+ πομποδέκτες τύπου που σχεδιάζονται για τη χρήση στις συνδέσεις πολυ-ποσοστού 10-Gigabit επάνω σε 80km της ενιαίας ίνας τρόπου G.652. Είναι υποχωρητικοί με sff-8431, sff-8432 και ZR και 10G υποστήριξης 10G Ethernet λειτουργίες διαγνωστικών ινών Channel.Digital είναι διαθέσιμα μέσω μιας τμηματικής διεπαφής 2 καλωδίων, όπως διευκρινίζονται σε sff-8472. Τα σχέδια πομποδεκτών βελτιστοποιούνται για τη υψηλή επίδοση και οικονομικώς αποδοτικός να παρέχουν τους πελάτες οι καλύτερες λύσεις για τις τηλεπικοινωνίες και datacom.
