| Τόπος καταγωγής: | ΚΙΝΑ |
|---|---|
| Μάρκα: | OLKOPTO |
| Πιστοποίηση: | RoHs, FCC, CE, UL etc |
| Αριθμό μοντέλου: | OLSB541XL-CD80 |
| Ποσότητα παραγγελίας min: | 1 PC |
| Συσκευασία λεπτομέρειες: | Παλέτα μεμονωμένης συσκευασίας Η 10 PC Ή παλέτα 20 PC |
| Χρόνος παράδοσης: | 3-5 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T ή δίκτυο 30 ημέρες |
| Δυνατότητα προσφοράς: | 2k το μήνα |
| Ποσοστό στοιχείων: | 10Gb/s | Τύπος: | SFP+ |
|---|---|---|---|
| Tx/Rx μήκος κύματος: | 1550/1490nm | Απόσταση: | 80km |
| Πηγή: | Δροσισμένη συσκευή αποστολής σημάτων 1550nm EML, δέκτης 1490nm APD | Λειτουργούσα θερμοκρασία: | 0~70℃ |
| Συμβατότητα: | Multi-Vendor συμβατό σύστημα MSA | Εφαρμογή: | ● 10.3125Gbps Ethernet ● 10GBASE-LW στα 9.953Gbps ● Άλλος οπτικός σύνδεσμος |
| Επισημαίνω: | Οπτικός πομποδέκτης BiDi 10G SFP+,οπτικός πομποδέκτης 1490nm SFP+,BiDi 10gbe sfp+ |
||

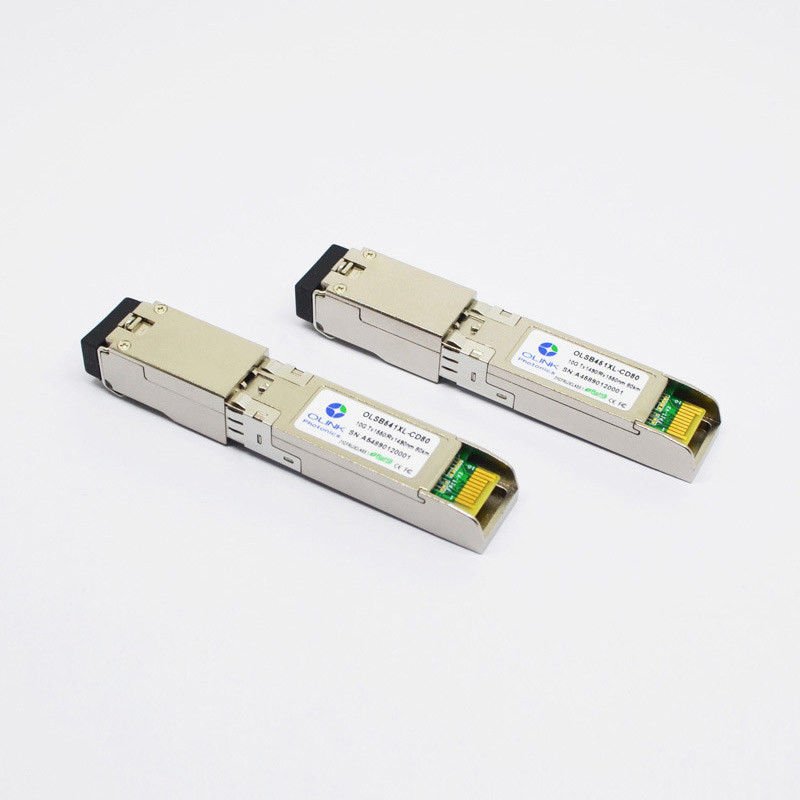

οπτικός πομποδέκτης 1550nmTX 1490nmRX 10G SFP+
Συμβατός BiDi SFP+ 1550nmTX/1490nmRX 80km πομποδέκτης της Cisco SFP-10g-BX80D
Βασικά τεχνικά στοιχεία
| TX μήκος κύματος: | 1490 NM. | Τα μέσα δακτυλογραφούν: | Single-Mode ίνα (SMF) |
| RX Wavelenght: | 1550 NM. | Μέγιστη απόσταση: | 80km |
| Υποστηριγμένο ποσοστό στοιχείων: | 1.0625-10.52 GBP | Υποστηριγμένες εφαρμογές: | 10G κανάλι ινών (10,52 GBP), κανάλι ινών 8G (8,5 GBP), κανάλι ινών 4G (4,25 GBP), κανάλι ινών 2G (2,125 GBP), κανάλι ινών 1G (1,0625 GBP) |
| Συνδετήρες: | Διπλό LC | Τύπος συσκευών αποστολής σημάτων: | Λέιζερ EML |
| Ελάχιστο που διαβιβάζει τη δύναμη: | 0 DB | Τύπος δεκτών: | Φωτοδίοδος APD |
| Μέγιστο που διαβιβάζει τη δύναμη: | 6 DB | Συμμόρφωση: | CE, κατηγορία 1 FDA και iec60825-1 ασφάλεια λέιζερ υποχωρητική, RoHS, sff-8431, SFP MSA |
| Ευαισθησία δεκτών: | -21 dBm | Δύναμη: | +3.3V ενιαία παροχή ηλεκτρικού ρεύματος |
Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = Β 0 έως 70 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος | Μέγιστο. | Μονάδα | Σημείωση |
| Συσκευή αποστολής σημάτων | ||||||
| Λειτουργούν μήκος κύματος | λ | 1483 | 1490 | 1497 | NM | |
| 1543 | 1550 | 1577 | ||||
| Ave. δύναμη παραγωγής (που επιτρέπεται) | ΣΤΡΩΣΤΕ | 0 | 6 | dBm | 1 | |
| Αναλογία καταστολής δευτερεύων-τρόπου | SMSR | 30 | DB | |||
| Αναλογία εξάλειψης | ER | 8.2 | DB | |||
| Φασματικό πλάτος RMS | Δλ | 1 | NM | |||
| Χρόνος ανόδου/πτώση (20%~80%) | Tr/Tf | 50 | CP | |||
| Ποινική ρήτρα διασποράς | TDP | 3.2 | DB | |||
| Σχετικός θόρυβος έντασης | RIN | -128 | dB/Hz | |||
| Οπτικό μάτι παραγωγής | Υποχωρητικός με IEEE 0802.3ae | |||||
| Δέκτης | ||||||
| Λειτουργούν μήκος κύματος | λ | 1550 | NM | |||
| 1490 | ||||||
| Ευαισθησία δεκτών | PSEN1 | -21 | dBm | 2 | ||
| Υπερφόρτωση | ΣΤΡΩΣΤΕ | -7 | dBm | |||
| Το Los βεβαιώνει | PA | -40 | dBm | |||
| Το Los de-βεβαιώνει | Pd | -25 | dBm | |||
| Υστέρηση Los | Pd-PA | 0,5 | DB | |||
Σημειώσεις:
1. Οι μέσοι αριθμοί δύναμης είναι πληροφοριακοί μόνο, ανά IEEE 802.3ae.
2. Μετρημένος με χειρότερο ER=9 Τζίτζιφο-12<10> 231 – 1 PRBS.
Χαρακτηριστικά γνωρίσματα προϊόντων
●Υποστηρίξεις 9,95 στα ποσοστά δυαδικών ψηφίων 11.3Gb/s
●Καυτό pluggable ίχνος SFP+
●Δροσισμένη συσκευή αποστολής σημάτων 1490nm EML, δέκτης 1550nm APD
●Δροσισμένη συσκευή αποστολής σημάτων 1550nm EML, δέκτης 1490nm APD
●Εφαρμόσιμος για τη σύνδεση 80km SMF
●Χαμηλής ισχύος κατανάλωση, < 1="">
Περιγραφές προϊόντων
OLSB541XL-CD80 συσκευή αποστολής σημάτων λέιζερ κορυφαίας ποιότητας EML χρήσεων με να ενεργοποιήσει το ονομαστικό μήκος κύματος στο δέκτη φωτοδιόδων 1490 NM και 1550 NM APD. Υποστηρίζει τα οπτικά διαγνωστικά DDM/DOM, με παρέχετε τις διαγνωστικές πληροφορίες για τους παρόντες λειτουργούντες όρους. OLSB541XL-CD80 λειτουργεί στην τυποποιημένη σειρά θερμοκρασίας 0°-70°C και έχει την ενιαία διεπαφή LC. Υποστήριξη SFP+ ποσοστό 1.0625-10.52 στοιχείων GBP και τέτοιες εφαρμογές όπως το κανάλι ινών 10G (10,52 GBP)|8G κανάλι ινών (8,5 GBP)|4G κανάλι ινών (4,25 GBP)|2G κανάλι ινών (2,125 GBP)|1G κανάλι ινών (1,0625 GBP).
Εφαρμογή
Δίκτυο χώρου αποθήκευσης
Κέντρο δεδομένων
Διασυνδέσεις καναλιών ινών πέρα από τη σπονδυλική στήλη
Διασυνδέσεις δικτύων επιχειρήσεων SAN
άλλες οπτικές συνδέσεις
