Txm431-SR συμβατός πομποδέκτης 850nm 300m τρόπου 10G SFP+ πολυ

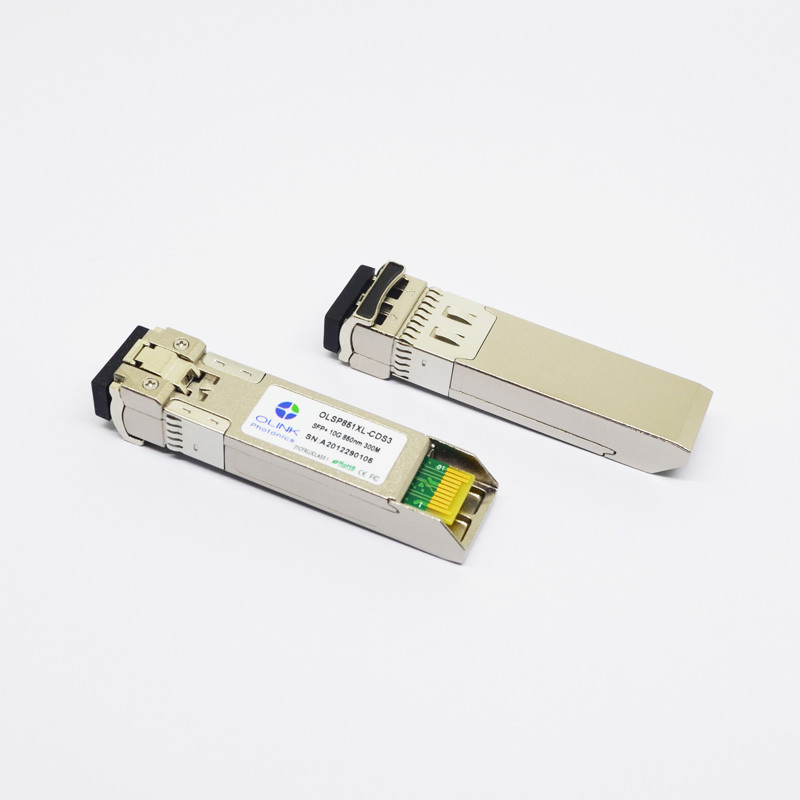

TXM431-SR Compatible 10G SFP+ Multi Mode Transceiver 850nm 300m

Βασικές πληροφορίες

Τόπος καταγωγής:	ΚΙΝΑ
Μάρκα:	OLKOPTO
Πιστοποίηση:	CE, RoHS, FCC, FDA, UL, EMC, ISO9001
Αριθμό μοντέλου:	OLSP851XL-Γ (Ι) DS3

Ποσότητα παραγγελίας min:	1 PC
Τιμή:	negotiable
Συσκευασία λεπτομέρειες:	10pcs/τσάντα φύλλων αλουμινίου, μεμονωμένη συσκευασία
Χρόνος παράδοσης:	3-6 εργάσιμες ημέρες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	80-120k το μήνα

Επικοινωνήστε

Όνομα προϊόντων:

10G SFP+ 850nm 300m

Ποσοστό στοιχείων:

10g

Τύπος ινών:

Πολυ τρόπος

Μήκος κύματος:

850nm

Απόσταση:

300m

Συμβατότητα:

Tp-ΣΥΝΔΕΣΗ

TX δύναμη:

-6 dBm ~ -1

Ευαισθησία δεκτών:

< -10="" dBm="">

Υψηλό φως:

πολυ πομποδέκτης τρόπου 10G SFP+

πολυ πομποδέκτης τρόπου 300m SFP+

10gbase-SR πομποδέκτης

Συμβατός πομποδέκτης 10gbase-SR SFP+ 850nm 300m txm431-SR TP-συνδέσεων

Olsp851xl-γ (I) DS3 έχει ως σκοπό να επεκτείνει τις αποστάσεις μεταφοράς βασισμένες στη συνδετικότητα 10Gbps Ethernet. Είναι ένας πομποδέκτης υψηλής επίδοσης 10gbase-SR πολλαπλού τρόπου SFP+ 850nm. Υποστηρίζει το σύνολο - ντούμπλεξ, συνδέσεις 10G Ethernet μέχρι 300m ή 33m με τα καλώδια ινών 50/125µm ή 62.5/125µm αντίστοιχα.

Χαρακτηριστικά γνωρίσματα προϊόντων

• Μέχρι τα στοιχεία 11.1Gbps - συνδέσεις

• Μετάδοση μέχρι 300m σε MMF

• Διασκεδασμός δύναμης < 1W="">

• Λέιζερ VSCEL και δέκτης ΚΑΡΦΙΤΣΏΝ

• Περίφραξη μετάλλων, για τη χαμηλότερη EMI

• 2-wire διεπαφή με τον ενσωματωμένο ψηφιακό διαγνωστικό έλεγχο

Γενικά λειτουργούντα χαρακτηριστικά

Παράμετρος	Σύμβολο	Ελάχιστος.	Τύπος	Μέγιστο.	Μονάδα	Σημείωση
Ποσοστό στοιχείων	Ο ΔΡ	9,953	10.3125	11.3	Gb/s
Τάση ανεφοδιασμού	Vcc	3.13	3.3	3.47	Β
Ρεύμα ανεφοδιασμού	Icc₅			300	μΑ
Λειτουργούντα Temp περίπτωσης.	TC	0		70	°C
Λειτουργούντα Temp περίπτωσης.	Tj	-40		85	°C

Ηλεκτρικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) =0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)

Παράμετρος	Σύμβολο	Ελάχιστος.	Τύπος	Μέγιστο.	Μονάδα	Σημείωση
Συσκευή αποστολής σημάτων
Διαφορική ταλάντευση εισαγωγής στοιχείων	VINPP	180		700	mVpp	1
Διαβιβάστε θέτει εκτός λειτουργίας την τάση	VD	Vcc-0,8		Vcc	Β
Διαβιβάστε επιτρέπει την τάση	VEN	Vee		Vee+0.8	Β
Διαφορική σύνθετη αντίσταση εισαγωγής	Rin		100		Ω
Δέκτης
Διαφορική ταλάντευση παραγωγής στοιχείων	Vout, PP	300		850	mVpp	2
Χρόνος ανόδου παραγωγής και χρόνος πτώσης	TR, TF	28			CP	3
Los που βεβαιώνεται	VLOS_F	2		Vcc_HOST	Β	4
Los de-που βεβαιώνεται	VLOS_N	Vee		Vee+0.8	Β	4

Σημείωση:

1. Συνδεμένος άμεσα με τις καρφίτσες εισαγωγής στοιχείων TX. Σύζευξη εναλλασσόμενου ρεύματος από τις καρφίτσες στο ολοκληρωμένο κύκλωμα οδηγών λέιζερ.

2. Στη διαφορική λήξη 100Ω.

3. 20 – 80%. Μετρημένος με το σχέδιο πινάκων δοκιμής συμμόρφωσης ενότητας και δοκιμής της OMA. Η χρήση της ακολουθίας τεσσάρων 1 και τεσσάρων 0's στο PRBS 9 είναι μια αποδεκτή εναλλακτική λύση.

4. Το Los είναι μια ανοικτή παραγωγή συλλεκτών. Πρέπει να σηκωθείτε με 4.7kΩ – 10kΩ στον πίνακα οικοδεσποτών. Η κανονική λειτουργία είναι λογική 0 η απώλεια σήματος είναι λογική 1.

Συμβατότητα

• T1700G-28TQ: Stackable έξυπνος διακόπτης Gigabit 24-λιμένων JetStream με 4 αυλακώσεις 10GE SFP+
• T2700G-28TQ: Stackable διοικούμενος L2+ διακόπτης Gigabit 28-λιμένων JetStream
• T3700G-28TQ: Stackable διοικούμενος L3 διακόπτης Gigabit 28-λιμένων JetStream

Σιγουρευόμαστε οι πομποδέκτες ότι μας εξετάζονται αυστηρά από τους επικυρωμένους τεχνικούς, και καλύπτουμε κάθε στοιχείο μέχρι 3 έτη εξουσιοδότησης. Μας ελάτε σε επαφή με για περισσότερη υποστήριξη πληροφοριών και διαμόρφωσης στο SFP-10g-SR.
