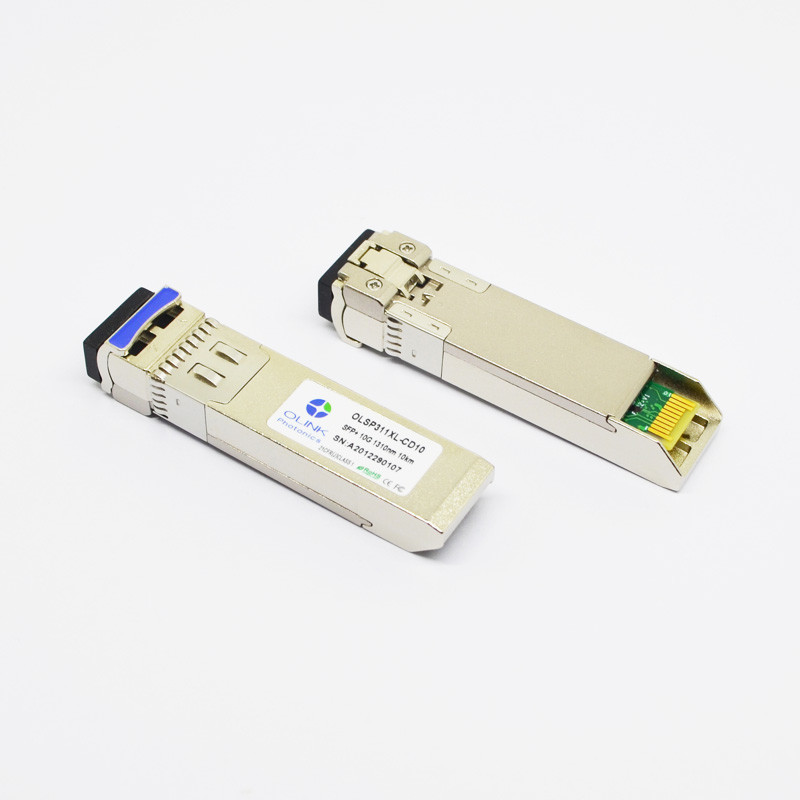

Συμβατό σύστημα της Dell πομποδεκτών cOem FTTX 1310nm 10km SMF 10G SFP+ Lc LR
10G SFP+ 1310nm 10km συμβατός Dell 10G LR πομποδέκτης LC SMF
Περιγραφές
Αυτός ο οπτικός πομποδέκτης που σχεδιάζεται για τη χρήση σε 10-Gigabit Ethernet συνδέει με 10km πέρα από τη SingleMode ίνα. Είναι υποχωρητικοί με sff-8431, sff-8432 και IEEE 802.3ae 10GBASE-LR/LW. Τα σχέδια πομποδεκτών βελτιστοποιούνται για την υψηλή απόδοση και οικονομικώς αποδοτικός να παρέχουν τους πελάτες οι καλύτερες λύσεις για τις τηλεπικοινωνίες.
Γενικά λειτουργούντα χαρακτηριστικά
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Ποσοστό στοιχείων |
|
9,953 |
10.3125 |
11.3 |
Gb/s |
|
| Τάση ανεφοδιασμού |
Vcc |
3.13 |
3.3 |
3.47 |
Β |
|
| Ρεύμα ανεφοδιασμού |
Icc5 |
|
|
300 |
μΑ |
|
| Λειτουργούντα Temp περίπτωσης. |
TC |
0 |
|
70 |
°C |
|
| Tj |
-40 |
|
85 |
|
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Τάση ανεφοδιασμού |
Vcc |
-0.5 |
4.0 |
Β |
|
| Θερμοκρασία αποθήκευσης |
TS |
-40 |
85 |
°C |
|
| Σχετική υγρασία |
RH |
0 |
85 |
% |
|
Σημείωση: Η πίεση παραπάνω από τις μέγιστες απόλυτες εκτιμήσεις μπορεί να προκαλέσει τη μόνιμη ζημία στον πομποδέκτη.
Ηλεκτρικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Συσκευή αποστολής σημάτων |
| Διαφορική ταλάντευση εισαγωγής στοιχείων |
VINPP |
180 |
|
700 |
mVpp |
1 |
| Διαβιβάστε θέτει εκτός λειτουργίας την τάση |
VD |
Vcc-0,8 |
|
Vcc |
Β |
|
| Διαβιβάστε επιτρέπει την τάση |
VEN |
Vee |
|
Vee+0.8 |
| Διαφορική σύνθετη αντίσταση εισαγωγής |
Rin |
|
100 |
|
Ω |
|
| Δέκτης |
| Διαφορική ταλάντευση παραγωγής στοιχείων |
Vout, PP |
300 |
|
850 |
mVpp |
2 |
| Χρόνος ανόδου παραγωγής και χρόνος πτώσης |
TR, TF |
28 |
|
|
CP |
3 |
| Los που βεβαιώνεται |
VLOS_F |
Vcc-0,8 |
|
Vcc |
Β |
4 |
| Los de-που βεβαιώνεται |
VLOS_N |
Vee |
|
Vee+0.8 |
Β |
4 |
Σημείωση:
1. Συνδεμένος άμεσα με τις καρφίτσες εισαγωγής στοιχείων TX. Σύζευξη εναλλασσόμενου ρεύματος από τις καρφίτσες στο ολοκληρωμένο κύκλωμα οδηγών λέιζερ.
2. Στη διαφορική λήξη 100Ω.
3. 20 – 80%. Μετρημένος με το σχέδιο πινάκων δοκιμής συμμόρφωσης ενότητας και δοκιμής της OMA. Η χρήση της ακολουθίας τεσσάρων 1 και τεσσάρων 0's στο PRBS 9 είναι μια αποδεκτή εναλλακτική λύση.
4. Το Los είναι μια ανοικτή παραγωγή συλλεκτών. Πρέπει να σηκωθείτε με 4.7kΩ – 10kΩ στον πίνακα οικοδεσποτών. Η κανονική λειτουργία είναι λογική 0 η απώλεια σήματος είναι λογική 1.
Χαρακτηριστικά γνωρίσματα
●Ποσοστά δυαδικών ψηφίων υποστηρίξεων 11.3Gb/s
●Διπλός συνδετήρας LC
●Καυτό pluggable ίχνος SFP+
●Μη ψυχόμενη συσκευή αποστολής σημάτων 1310nm DFB, φωτοανιχνευτής ΚΑΡΦΙΤΣΏΝ
●Εφαρμόσιμος για τη σύνδεση 10km SMF
●Χαμηλής ισχύος κατανάλωση, < 1W="">
●Ψηφιακή διαγνωστική διεπαφή οργάνων ελέγχου
●Λειτουργούσα θερμοκρασία περίπτωσης: Commerical: 0 έως 70 °C
Εφαρμογές
●10GBASE-LR/LW σε 10.3125Gbps
●Άλλες οπτικές συνδέσεις
Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Συσκευή αποστολής σημάτων |
| Λειτουργούν μήκος κύματος |
λ |
1290 |
1310 |
1330 |
NM |
|
| Ave. δύναμη παραγωγής (που επιτρέπεται) |
ΣΤΡΩΣΤΕ |
-6 |
|
0 |
dBm |
1 |
| Αναλογία καταστολής δευτερεύων-τρόπου |
SMSR |
30 |
|
|
DB |
|
| Αναλογία εξάλειψης |
ER |
4 |
4.5 |
|
DB |
|
| Φασματικό πλάτος RMS |
Δλ |
|
|
1 |
NM |
|
| Χρόνος ανόδου/πτώση (20%~80%) |
Tr/Tf |
|
|
50 |
CP |
|
| Ποινική ρήτρα διασποράς |
TDP |
|
|
3.2 |
DB |
|
| Σχετικός θόρυβος έντασης |
RIN |
|
|
-128 |
dB/Hz |
|
| Οπτικό μάτι παραγωγής |
Υποχωρητικός με IEEE 0802.3ae |
| Δέκτης |
| Λειτουργούν μήκος κύματος |
|
1270 |
|
1600 |
NM |
|
| Ευαισθησία δεκτών |
PSEN2 |
|
|
-14.4 |
dBm |
2 |
| Υπερφόρτωση |
ΣΤΡΩΣΤΕ |
|
|
0,5 |
dBm |
|
| Το Los βεβαιώνει |
PA |
-30 |
|
|
dBm |
|
| Το Los de-βεβαιώνει |
Pd |
|
|
-18 |
dBm |
|
| Υστέρηση Los |
Pd-PA |
0,5 |
|
|
DB |
|
Σημειώσεις:
1. Οι μέσοι αριθμοί δύναμης είναι πληροφοριακοί μόνο, ανά IEEE 802.3ae.
2. Μετρημένος στα ΤΖΙΤΖΙΦΑ λιγότερο από 1E-12, πλάτη με πλάτη. Το σχέδιο μέτρου είναι PRBS 231-1 με χειρότερο ER=4.5@ 10.3125Gb/s.
