850nm 300m οπτικός 10gbe SFP+ πολυ τρόπος Dell 407 SR συμβατό σύστημα BBOU

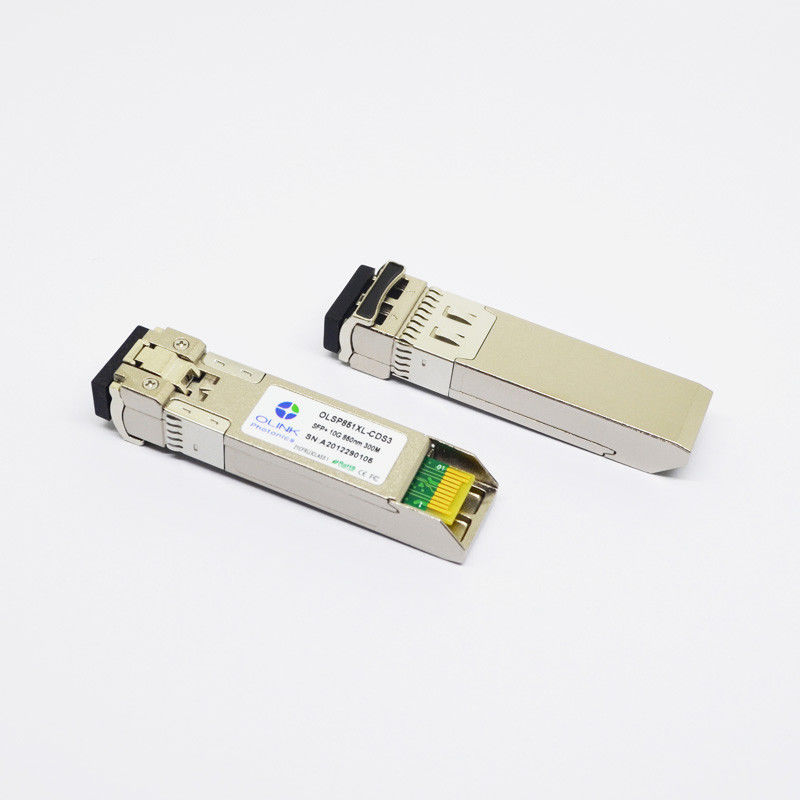

Συμβατή 10GB SFP+ ενότητα πομποδεκτών SR της Dell 407-BBOU (MMF, 850nm, 300m, LC, DDM)
Αυτή η ενότητα SR 10GbE SFP+ είναι κατάλληλη για τη χρήση με τα συστήματα δικτύωσης της Dell και είναι ισοδύναμη με το γνήσιο αριθμό μερών 407-BBOU. Υποστηρίζει το στοιχείο-ποσοστό του 10.3125Gbps (10gbase-SR) ή του 9.953Gbps (10gbase-SW), παρέχοντας τη συνδετικότητα ινών μέχρι 300 μ πέρα από το καλώδιο OM3. Η ενότητα είναι προγραμματισμένη και δοκιμασμένη για να εξασφαλίσει συνεργασία με τη Dell 10 διακοπτών Gigabit, των κεντρικών υπολογιστών, και άλλων πλατφορμών.
Χαρακτηριστικά γνωρίσματα προϊόντων
●Υποστηρίξεις μέχρι τα ποσοστά δυαδικών ψηφίων 11.3Gb/s
●Διπλός συνδετήρας LC
●Καυτό pluggable ίχνος SFP+
●συσκευή αποστολής σημάτων 850nm VCSEL, φωτοανιχνευτής ΚΑΡΦΙΤΣΏΝ
●Μέχρι 300m σε 50/125um MMF (2000MHZ.KM)
●Χαμηλής ισχύος κατανάλωση, < 1W="">
●Ψηφιακή διαγνωστική διεπαφή οργάνων ελέγχου
●Οπτική διεπαφή υποχωρητική IEEE 802.3ae
●Ηλεκτρική διεπαφή υποχωρητική σε sff-8431
●Λειτουργούσα θερμοκρασία περίπτωσης:
Commerical: 0~70°C
Βιομηχανικός: - 40 έως 85 °C
Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) =0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Συσκευή αποστολής σημάτων |
| Λειτουργούν μήκος κύματος |
λ |
840 |
850 |
860 |
NM |
|
| Ave. δύναμη παραγωγής (που επιτρέπεται) |
ΣΤΡΩΣΤΕ |
-6 |
|
-1 |
dBm |
1 |
| Αναλογία εξάλειψης |
ER |
4 |
4.5 |
|
DB |
|
| Φασματικό πλάτος RMS |
Δλ |
|
|
1 |
NM |
|
| Χρόνος ανόδου/πτώση (20%~80%) |
Tr/Tf |
|
|
50 |
CP |
2 |
| Ποινική ρήτρα διασποράς |
TDP |
|
|
3.9 |
DB |
|
| Οπτικό μάτι παραγωγής |
Υποχωρητικός με IEEE 0802.3ae |
| Δέκτης |
| Λειτουργούν μήκος κύματος |
|
840 |
850 |
860 |
NM |
|
| Ευαισθησία δεκτών (ER=4.5) |
PSEN1 |
|
|
-11.1 |
dBm |
3 |
| Υπερφόρτωση |
ΣΤΡΩΣΤΕ |
|
|
0,5 |
dBm |
|
| Το Los βεβαιώνει |
PA |
-30 |
|
|
dBm |
|
| Το Los de-βεβαιώνει |
Pd |
|
|
-12 |
dBm |
|
| Υστέρηση Los |
Pd-PA |
0,5 |
|
|
DB |
|
Σημειώσεις:
1. Μετρημένος σε 10.3125b/s με PRBS 231 – 1 σχέδιο δοκιμής NRZ.
2.20%~80%
3.Under το ER στη χειρότερη περίπτωση =4.5@ 10,3125 Gb/s με PRBS 231 - 1 σχέδιο δοκιμής NRZ για τα ΤΖΊΤΖΙΦΑ < 1x10="">-12
Ψηφιακές διαγνωστικές προδιαγραφές
Οι πομποδέκτες olsp851xl-γ (I) DS3 μπορούν να χρησιμοποιηθούν στα συστήματα οικοδεσποτών που απαιτούν είτε τα εσωτερικά είτε εξωτερικά βαθμολογημένα ψηφιακά διαγνωστικά.
| Παράμετρος |
Σύμβολο |
Μονάδες |
Ελάχιστος. |
Μέγιστο. |
Ακρίβεια |
Σημείωση |
| Θερμοκρασία πομποδεκτών |
DTemp-ε |
ºC |
-45 |
+90 |
±5ºC |
1 |
| Τάση ανεφοδιασμού πομποδεκτών |
DVoltage |
Β |
2.8 |
4.0 |
±3% |
|
| Προκατειλημμένο ρεύμα συσκευών αποστολής σημάτων |
DBias |
μΑ |
0 |
80 |
±10% |
2 |
| Δύναμη παραγωγής συσκευών αποστολής σημάτων |
DTx-δύναμη |
dBm |
-8 |
+1 |
±2dB |
|
| Μέση δύναμη εισαγωγής δεκτών |
DRx-δύναμη |
dBm |
-13 |
0 |
±2dB |
|
Σημειώσεις:
1. Εσωτερικά μετρημένος
2. Η ακρίβεια του προκατειλημμένου ρεύματος Tx είναι 10% του πραγματικού ρεύματος από τον οδηγό λέιζερ στο λέιζερ
Συμβατότητα
Ο συμβατός πομποδέκτης 10gbase-SR SFP+ της Dell του Olinkcom μπορεί να εργαστεί με τον κάτωθι εξοπλισμό της Dell.
Δικτύωση N1524, N1524P, N1548, N1548P, N2024, N2024P, N2048, N2048P, N3024, N3024F, N3024P, N3048, N3048P, N4032, N4032F, N4064, N4064F της Dell,
S3124, S3124F, S3124P, S3148, S3148P, X4012
Dell PowerEdge T130, T330, T430, T630
Δικτύωση της Dell EMC n2128px-, n3024ef-, n3024ep-, n3024et-, n3048ep-, n3048et-, n3132px-ΕΠΆΝΩ, σε X1052, X1052P
Dell EMC PowerEdge R440, R540, R640, R740, T440, T640
