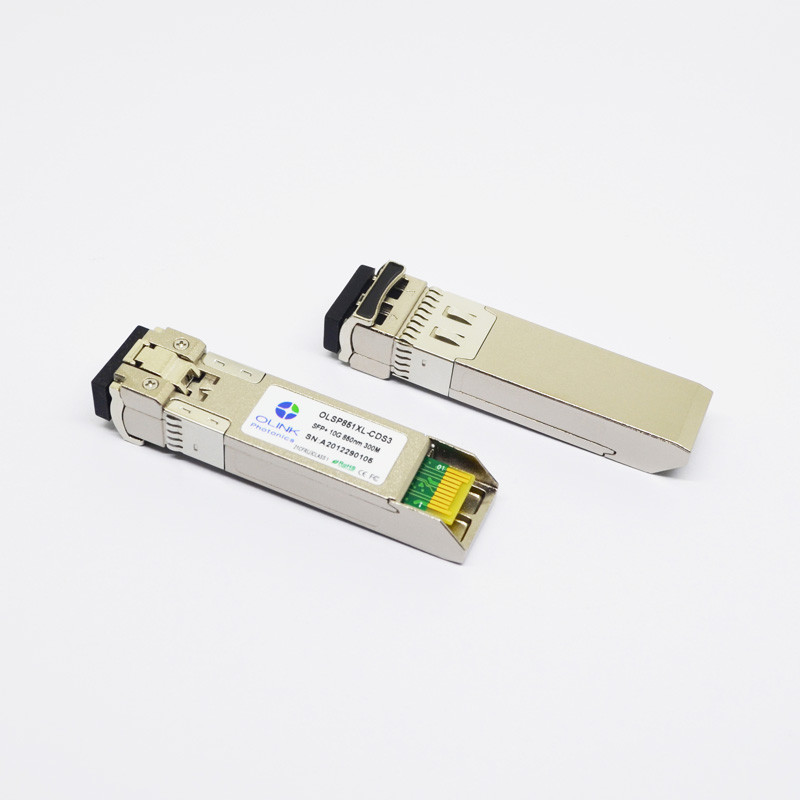

Συμβατό SFP+ 10G SR 850nm 300m ενότητας πολλαπλού τρόπου ινών της Alcatel
Συμβατός SFP+ πομποδέκτης ΚΚ 10GBase-SR 850nm 300m της Alcatel
Το 10GBase-SR SFP+ είναι ένας πολλαπλού τρόπου πομποδέκτης πολυ-ποσοστού SFP+ SR 10G χρησιμοποιώντας το μήκος κύματος 850nm και φθάνοντας στην απόσταση μέχρι 300m στην ίνα 50/125um. Μπορούν να χρησιμοποιηθούν για τα δίκτυα 10G Ethernet, SONET ή SDH.
Χαρακτηριστικά γνωρίσματα προϊόντων
Τα πρότυπα SR χρησιμοποιούνται για τις περιορισμένου φάσματος συνδέσεις ινών, συνήθως inbuilding, οπουδήποτε η πολλαπλού τρόπου ίνα OM3 είναι διαθέσιμη. Οι πομποδέκτες ακολουθούν τους βιομηχανικά τυποποιημένους της πολλών πηγών συμφωνίας SFP (MSA) και sff-8472, καθιστώντας τους άμεσα ανταλλάξιμους με οποιαδήποτε συσκευή δικτύωσης μετά από τους βιομηχανικά τυποποιημένους.
Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) =0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Συσκευή αποστολής σημάτων |
| Λειτουργούν μήκος κύματος |
λ |
840 |
850 |
860 |
NM |
|
| Ave. δύναμη παραγωγής (που επιτρέπεται) |
ΣΤΡΩΣΤΕ |
-6 |
|
-1 |
dBm |
1 |
| Αναλογία εξάλειψης |
ER |
4 |
4.5 |
|
DB |
|
| Φασματικό πλάτος RMS |
Δλ |
|
|
1 |
NM |
|
| Χρόνος ανόδου/πτώση (20%~80%) |
Tr/Tf |
|
|
50 |
CP |
2 |
| Ποινική ρήτρα διασποράς |
TDP |
|
|
3.9 |
DB |
|
| Οπτικό μάτι παραγωγής |
Υποχωρητικός με IEEE 0802.3ae |
| Δέκτης |
| Λειτουργούν μήκος κύματος |
|
840 |
850 |
860 |
NM |
|
| Ευαισθησία δεκτών (ER=4.5) |
PSEN1 |
|
|
-11.1 |
dBm |
3 |
| Υπερφόρτωση |
ΣΤΡΩΣΤΕ |
|
|
0,5 |
dBm |
|
| Το Los βεβαιώνει |
PA |
-30 |
|
|
dBm |
|
| Το Los de-βεβαιώνει |
Pd |
|
|
-12 |
dBm |
|
| Υστέρηση Los |
Pd-PA |
0,5 |
|
|
DB |
|
Σημειώσεις:
1. Μετρημένος σε 10.3125b/s με PRBS 231 – 1 σχέδιο δοκιμής NRZ.
2.20%~80%
3.Under το ER στη χειρότερη περίπτωση =4.5@ 10,3125 Gb/s με PRBS 231 - 1 σχέδιο δοκιμής NRZ για τα ΤΖΊΤΖΙΦΑ < 1x10="">-12
Ψηφιακές διαγνωστικές προδιαγραφές
| Παράμετρος |
Σύμβολο |
Μονάδες |
Ελάχιστος. |
Μέγιστο. |
Ακρίβεια |
Σημείωση |
| Θερμοκρασία πομποδεκτών |
DTemp-ε |
ºC |
-45 |
+90 |
±5ºC |
1 |
| Τάση ανεφοδιασμού πομποδεκτών |
DVoltage |
Β |
2.8 |
4.0 |
±3% |
|
| Προκατειλημμένο ρεύμα συσκευών αποστολής σημάτων |
DBias |
μΑ |
0 |
80 |
±10% |
2 |
| Δύναμη παραγωγής συσκευών αποστολής σημάτων |
DTx-δύναμη |
dBm |
-8 |
+1 |
±2dB |
|
| Μέση δύναμη εισαγωγής δεκτών |
DRx-δύναμη |
dBm |
-13 |
0 |
±2dB |
|
Σημειώσεις:
1. Εσωτερικά μετρημένος
2. Η ακρίβεια του προκατειλημμένου ρεύματος Tx είναι 10% του πραγματικού ρεύματος από τον οδηγό λέιζερ στο λέιζερ
Περιγραφές προϊόντων
Το olsp851xl-γ του Olinkcom (I) DS3 είναι μια ενισχυμένη μικρή ενότητα πομποδεκτών τύπου Pluggable (SFP+) με το μέγιστο ποσοστό μεταφοράς δεδομένων 10 GBP μέχρι 300m πέρα από το καλώδιο πολλαπλού τρόπου ινών. Χρησιμοποιείται στις συμβατές συσκευές δικτύων με την αυλάκωση SFP. Το SFPs είναι πολλών πηγών συμφωνία (MSA) υποχωρητική και που χτίζεται στις προδιαγραφές cOem.
Εφαρμογές
●10G βάση-SR/SW σε 10.3125G
●10G κανάλι ινών
●SONET, δίκτυα SDH
FAQ
1. Πόσο περίπου η εξουσιοδότηση;
Τα όλα προϊόντα μας είναι 3 έτη εξουσιοδότησης (η επιστροφή και αλλάζει την υπηρεσία μέσα σε 1 έτος, την επισκευή μέσα σε 2 έτη)
2. Ποιοι είναι οι όροι παράδοσής σας;
EXW, ΑΛΥΣΊΔΑ ΡΟΛΟΓΙΟΎ, DAP… είναι διαθέσιμο, μπορείτε να έρθετε σε επαφή με με μας για περισσότερες λεπτομέρειες
