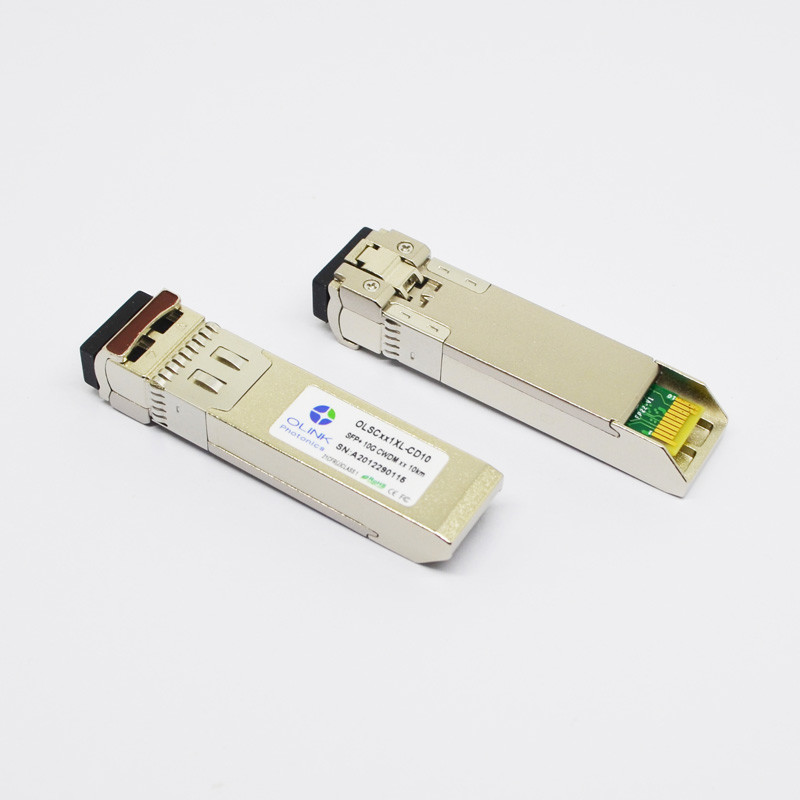

ενότητα πομποδεκτών DOM LC SMF 10G CWDM SFP+ 1270~1310nm 10km για τους ακραίους διακόπτες
Χαρακτηριστικά γνωρίσματα προϊόντων
●Υποστηρίξεις 9,95 στα ποσοστά δυαδικών ψηφίων 11.3Gb/s
●Διπλός συνδετήρας LC
●Καυτό pluggable ίχνος SFP+
●Μη ψυχόμενη συσκευή αποστολής σημάτων 1270nm~1330nm DFB, φωτοανιχνευτής ΚΑΡΦΙΤΣΏΝ
●Εφαρμόσιμος για τη σύνδεση 10km SMF
●Χαμηλής ισχύος κατανάλωση, < 1="">
●Ψηφιακή διαγνωστική διεπαφή οργάνων ελέγχου
●Οπτική διεπαφή υποχωρητική IEEE 802.3ae 10gbase-LR
●Ηλεκτρική διεπαφή υποχωρητική σε sff-8431
●Λειτουργούσα θερμοκρασία περίπτωσης:
Commerical: 0 έως 70 °C βιομηχανικά: - 40 έως 85 °C
Εφαρμογές
●10GBASE-LR/LW σε 10.3125Gbps
●10G Ethernet
●Άλλες οπτικές συνδέσεις
Περιγραφές προϊόντων
Ο πομποδέκτης Olinkcom OLSCxx1XL-γ (I) D10 CWDM DFB 10Gbps SFP+ σχεδιάζεται για να διαβιβάσει και να λάβει τα οπτικά στοιχεία πέρα από την ενιαία οπτική ίνα τρόπου για το μήκος 10km συνδέσεων. Αυτός ο πομποδέκτης αποτελείται από δύο τμήματα: Το τμήμα συσκευών αποστολής σημάτων ενσωματώνει ένα λέιζερ CWDM DFB. Και το τμήμα δεκτών αποτελείται από μια φωτοδίοδο ΚΑΡΦΙΤΣΩΝ που ενσωματώνεται με στη TIA. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ. Οι ψηφιακές λειτουργίες διαγνωστικών είναι διαθέσιμες μέσω μιας τμηματικής διεπαφής 2 καλωδίων, όπως διευκρινίζονται σε sff-8472, που επιτρέπει τη σε πραγματικό χρόνο πρόσβαση στις λειτουργούσες παραμέτρους συσκευών όπως η θερμοκρασία πομποδεκτών, λέιζερ που το προκατειλημμένο ρεύμα, διεβίβασε την οπτική ισχύ, τη λαμβανόμενες οπτικές ισχύ και την τάση ανεφοδιασμού πομποδεκτών.
Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Συσκευή αποστολής σημάτων |
| Λειτουργούν μήκος κύματος |
λ |
λ-7.5nm |
λ |
λ+7.5nm |
NM |
1 |
| Ave. δύναμη παραγωγής (που επιτρέπεται) |
ΣΤΡΩΣΤΕ |
-3 |
|
+6 |
dBm |
2 |
| Αναλογία καταστολής δευτερεύων-τρόπου |
SMSR |
30 |
|
|
DB |
|
| Αναλογία εξάλειψης |
ER |
3 |
|
|
DB |
|
| Φασματικό πλάτος RMS |
Δλ |
|
|
1 |
NM |
|
| Χρόνος ανόδου/πτώση (20%~80%) |
Tr/Tf |
|
|
50 |
CP |
|
| Ποινική ρήτρα διασποράς |
TDP |
|
|
2.5 |
DB |
|
| Σχετικός θόρυβος έντασης |
RIN |
|
|
-128 |
dB/Hz |
|
| Οπτικό μάτι παραγωγής |
Υποχωρητικός με IEEE 0802.3ae |
| Δέκτης |
| Λειτουργούν μήκος κύματος |
λ |
1260 |
|
1620 |
NM |
|
| Ευαισθησία δεκτών |
PSEN |
|
|
-13 |
dBm |
3 |
| Υπερφόρτωση |
ΣΤΡΩΣΤΕ |
|
|
+0.5 |
dBm |
|
| Συντελεστής ανάκλασης δεκτών |
Rrx |
|
|
-12 |
DB |
|
| Το Los βεβαιώνει |
PA |
-30 |
|
|
dBm |
|
| Το Los de-βεβαιώνει |
Pd |
|
|
-16 |
dBm |
|
| Υστέρηση Los |
Pd-PA |
0,5 |
|
4 |
DB |
|
Σημειώσεις:
1.The το μήκος κύματος λ =1270nm~1330nm, συμπληρώνει συνολικά 18 μήκη κύματος, διάστημα 20nm
2. Μετρημένος σε 10.3125b/s με PRBS 231 – 1 σχέδιο δοκιμής NRZ.
3.Under το ER χειρότερο =5, που μετριέται σε 10,3125 Gb/s με PRBS 231 - 1 σχέδιο δοκιμής NRZ για τα ΤΖΊΤΖΙΦΑ < 1x10="">-12
Άλλες λεπτομέρειες:
a.Quality εξουσιοδότηση: 3years
b.Compatibility: Ιουνίπερος, Cisco, FA, Ciena, δ-σύνδεση, MikroTik, ect, και υποστήριξη που προσαρμόζεται.
Υψηλής απόδοσης οικονομικώς αποδοτική και αξιόπιστη μετάδοση προσφορών χαρακτηριστικών γνωρισμάτων
Η χαμηλής ισχύος κατανάλωση και η μικρή λανθάνουσα κατάσταση επιτρέπουν στις συσκευές δικτύων σας για να λειτουργήσουν αποτελεσματικά, και το σε πραγματικό χρόνο έλεγχο υποστηρίξεων λειτουργίας DOM για τη θέση πομποδεκτών.
