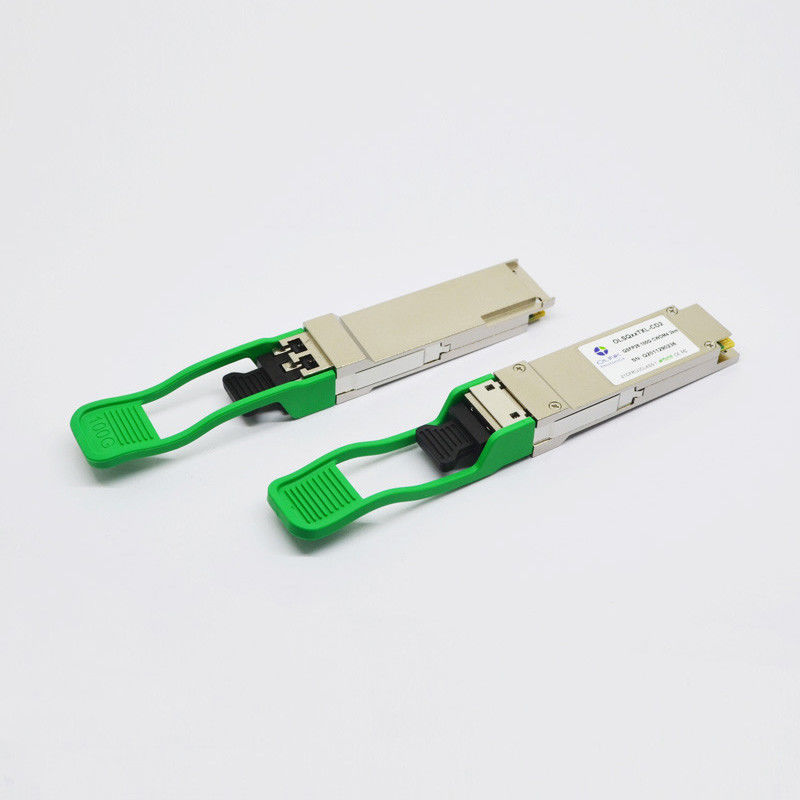

Γενικός συμβατός cOem ODM DOM LC SMF πομποδεκτών CWDM4 100G QSFP28
Γενικό συμβατό 100G CWDM4 QSFP28 2km οπτική ενότητα πομποδεκτών DOM LC SMF
Λειτουργική περιγραφή
Ο οπτικός πομποδέκτης olsqxxtxm-CD02 του Olinkcom ενσωματώνει τη μετάδοση και λαμβάνει την πορεία επάνω σε μια ενότητα. Από την πλευρά μετάδοσης, τέσσερις πάροδοι των τμηματικών ρευμάτων στοιχείων ανακτώνται, ξαναρυθμίζονται, και μεταφέρονται προς τέσσερις οδηγούς λέιζερ, οι οποίοι ελέγχουν τέσσερις CWDM με τα κεντρικά μήκη κύματος 1271, 1291, 1311, και 1331 NM. Τα οπτικά σήματα πολλαπλασιάζονται έπειτα σε μια single-mode ίνα μέσω ενός συνδετήρα βιομηχανικά τυποποιημένων LC. Λάβετε την πλευρά, τέσσερις πάροδοι των οπτικών ρευμάτων στοιχείων αποδιαυλώνονται οπτικά από έναν ενσωματωμένο οπτικό αποπολυπλέκτη. Κάθε ατμός στοιχείων ανακτάται από έναν ενισχυτή φωτοανιχνευτών και transimpedance ΚΑΡΦΙΤΣΩΝ, ξαναρυθμίζεται, και μεταφέρεται προς έναν οδηγό παραγωγής. Αυτή η ενότητα χαρακτηρίζει μια καυτός-pluggable ηλεκτρική διεπαφή, μια χαμηλής ισχύος κατανάλωση, και την τμηματική διεπαφή 2 καλωδίων.
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Τάση ανεφοδιασμού |
Vcc |
-0.5 |
3.6 |
Β |
|
| Θερμοκρασία αποθήκευσης |
TS |
-40 |
85 |
°C |
|
| Σχετική υγρασία |
RH |
0 |
85 |
% |
|
| Κατώτατο όριο ζημίας Rx, ανά πάροδο |
PRdmg |
5.5 |
|
dBm |
|
Σημείωση: Η πίεση παραπάνω από τις μέγιστες απόλυτες εκτιμήσεις μπορεί να προκαλέσει τη μόνιμη ζημία στον πομποδέκτη.
Συνιστώμενοι λειτουργούντες όροι
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Ποσοστό στοιχείων |
Ο ΔΡ |
|
103.1 |
|
Gb/s |
|
| Τάση ανεφοδιασμού |
Vcc |
3.14 |
3.3 |
3.47 |
Β |
|
| Ρεύμα ανεφοδιασμού |
Icc |
|
|
1.06 |
Α |
|
| Λειτουργούντα Temp περίπτωσης. |
TC |
0 |
|
70 |
°C |
|
Ηλεκτρικά χαρακτηριστικά
(Δοκιμασμένος υπό τους συνιστώμενους λειτουργούντες όρους, εκτός αν αναφέρεται διαφορετικά)
| Παράμετρος |
Σύμβολο |
Λ. |
Τύπος |
Max |
Μονάδα |
Σημειώσεις |
| Συσκευή αποστολής σημάτων |
| Κάνοντας σήμα ποσοστό ανά πάροδο |
DRPL |
25.78125 ± 100 PPM |
Gb/s |
|
| Διαφορική επιστροφής απώλεια εισαγωγής (λ.) |
RLd (φ) |
9.5 – 0.37f, 0.01≤f<8>
4.75 – 7.4log10 (f/14), 8 ≤f<19>
|
DB |
|
|
Διαφορικό στην κοινή εισαγωγή τρόπου
επιστροφής απώλεια (λ.)
|
RLdc (φ) |
22-20 (f/25.78), 0.01≤f<12>
15-6 (f/25.78), 12.89≤f<19>
|
DB |
|
| Διαφορικός κακός συνδυασμός λήξης |
TM |
|
|
10 |
% |
|
| Πλάτος ματιών |
EW |
|
0,46 |
|
UI |
|
| Εφαρμοσμένο ημιτονοειδές jitter PK-PK |
Ppj |
Ανά IEEE 802.3bm |
|
|
| Ύψος ματιών |
EH |
|
95 |
|
MV |
|
| Τάση ΣΥΝΕΧΟΥΣ κοινή τρόπου |
DCv |
-350 |
|
2850 |
MV |
|
| Δέκτης |
| Κάνοντας σήμα ποσοστό ανά πάροδο |
DRPL |
25.78125 ± 100 PPM |
Gb/s |
|
| Διαφορική ταλάντευση παραγωγής στοιχείων |
Vout, PP |
400 |
|
800 |
MV |
|
| Πλάτος ματιών |
EW |
0,57 |
|
|
UI |
|
| Κάθετη περάτωση ματιών |
|
|
|
5.5 |
DB |
|
| Διαφορική επιστροφής απώλεια παραγωγής (λ.) |
RLd (φ) |
9.5 – 0.37f, 0.01≤f<8>
4.75 – 7.4log10 (f/14), 8 ≤f<19>
|
DB |
|
|
Κοινή έως διαφορική επιστροφής απώλεια τρόπου conver- sion (λ.)
|
RLdc (φ) |
22-20 (f/25.78), 0.01≤f<12>
15-6 (f/25.78), 12.89≤f<19>
|
DB |
|
| Διαφορικός κακός συνδυασμός λήξης |
TM |
|
|
10 |
% |
|
| Χρόνος μετάβασης, 20% σε 80% |
TR, TF |
12 |
|
|
CP |
|
Οπτικά χαρακτηριστικά
(Δοκιμασμένος υπό τους συνιστώμενους λειτουργούντες όρους, εκτός αν αναφέρεται διαφορετικά)
| Παράμετρος |
Σύμβολο |
Μονάδα |
Λ. |
Τύπος |
Max |
Σημειώσεις |
| Συσκευή αποστολής σημάτων |
| Κάνοντας σήμα ποσοστό, κάθε πάροδος |
|
Gb/s |
25.78125 ±100 PPM |
1 |
| Τεσσάρων λωρίδων σειρά μήκους κύματος |
λ1 |
NM |
1264.5 |
1271 |
1277.5 |
|
| λ2 |
1284.5 |
1291 |
1297.5 |
|
| λ3 |
1304.5 |
1311 |
1317.5 |
|
| λ4 |
1324.5 |
1331 |
1337.5 |
|
| Συνολική δύναμη έναρξης |
Ικτάλουρος |
dBm |
|
|
8.5 |
|
| Μέση δύναμη έναρξης, κάθε πάροδος |
Pavg |
dBm |
-6.5 |
|
2.5 |
2 |
| Οπτικό εύρος διαμόρφωσης (OMA), κάθε πάροδος |
POMA |
dBm |
-4.0 |
|
2.5 |
|
| Αναλογία εξάλειψης |
ER |
DB |
3.5 |
|
|
|
| Αναλογία καταστολής δευτερεύων-τρόπου |
SMSR |
DB |
30 |
|
|
|
|
Μέση δύναμη έναρξης ΜΑΚΡΙΑ
συσκευή αποστολής σημάτων, ανά πάροδο
|
POFF |
dBm |
|
|
-30 |
|
| Οπτική ανοχή επιστροφής απώλειας |
|
DB |
|
|
20 |
|
| Συντελεστής ανάκλασης συσκευών αποστολής σημάτων |
|
DB |
|
|
– 12 |
|
| Μάσκα ματιών συσκευών αποστολής σημάτων {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,31, 0,4, 0,45, 0,34, 0,38, 0,4} |
3 |
| Δέκτης |
| Λάβετε το ποσοστό για κάθε πάροδο |
|
Gb/s |
25.78125 ±100 PPM |
4 |
| Τεσσάρων λωρίδων σειρά μήκους κύματος |
λ1 |
NM |
1264.5 |
1271 |
1277.5 |
|
| λ2 |
1284.5 |
1291 |
1297.5 |
|
| λ3 |
1304.5 |
1311 |
1317.5 |
|
| λ4 |
1324.5 |
1331 |
1337.5 |
|
| Η υπερφόρτωση εισήγαγε την οπτική δύναμη |
Pmax |
dBm |
3.5 |
|
|
|
|
Ο μέσος όρος λαμβάνει τη δύναμη για κάθε μια
Πάροδος
|
Καρφίτσα |
dBm |
-11.2 |
|
2.5 |
5 |
| Ευαισθησία δεκτών (OMA) ανά πάροδο |
Psens1 |
dBm |
|
|
-10 |
6 |
| Τονισμένη ευαισθησία (OMA) ανά πάροδο |
Psens2 |
dBm |
|
|
-7.3 |
7 |
| Συντελεστής ανάκλασης δεκτών |
RL |
DB |
|
|
-26 |
|
| Το Los de-βεβαιώνει |
Pd |
dBm |
|
|
-11.6 |
|
| Το Los βεβαιώνει |
PA |
dBm |
-24 |
|
|
|
| Υστέρηση απώλειας |
Pd-PA |
dBm |
|
2 |
|
|
Σημειώσεις:
1. Η συσκευή αποστολής σημάτων αποτελείται από 4 λέιζερ που λειτουργούν σε 25.78Gb/s κάθε ένα.
2. Η μέση δύναμη έναρξης, κάθε πάροδος (λ.) είναι πληροφοριακή και όχι ο κύριος δείκτης της δύναμης σημάτων. Μια συσκευή αποστολής σημάτων με τη δύναμη έναρξης κάτω από αυτήν την αξία δεν μπορεί να είναι υποχωρητική εντούτοις, μια αξία επάνω από αυτό δεν εξασφαλίζει συμμόρφωση.
3. Αναλογία 5x10-5 χτυπήματος.
4. Ο δέκτης αποτελείται από 4 φωτοανιχνευτές που λειτουργούν σε 25.78Gb/s κάθε ένα.
5. Η ελάχιστη αξία είναι πληροφοριακή, είναι ίση με ελάχιστο TxOMA με το άπειρο ER και την ανώτατη απώλεια εισαγωγής καναλιών.
6. Η ευαισθησία διευκρινίζεται σε 5x10-5 ΤΖΙΤΖΙΦΑ
7. Μετρημένος με το σήμα δοκιμής προσαρμογής CWDM4 MSA2 σε TP3 για 5x10-5 ΤΖΊΤΖΙΦΑ
Χαρακτηριστικά γνωρίσματα προϊόντων
●Διπλή οπτική διεπαφή δοχείων LC
●Ενιαία παροχή ηλεκτρικού ρεύματος +3.3V
●Καυτός-pluggable τύπος QSFP28 MSA
●4x25G ηλεκτρική τμηματική διεπαφή
●Σύζευξη εναλλασσόμενου ρεύματος των σημάτων CML
●Συσκευή αποστολής σημάτων: δροσισμένο 4x25Gb/s CWDM TOSA (1271,1291,1311,1331nm)
●Δέκτης: 4x25Gb/s ΚΑΡΦΙΤΣΑ ROSA
●Χαμηλής ισχύος διασκεδασμός (Max: 3.5W)
●Χτισμένος στην ψηφιακή διαγνωστική λειτουργία
●Λειτουργούσα σειρά θερμοκρασίας περίπτωσης: 0℃ σε 70℃
●Υποχωρητικός με 100GBASE
●I2C διεπαφή επικοινωνίας
Εφαρμογές
●100GBASE CWDM4
●Το Infiniband QDR και ΟΔΓ διασυνδέει
●συνδέσεις 100G Datacom
Πρότυπα
●Υποχωρητικός με IEEE 802.3bm caui-4 τη διεπαφή
●Υποχωρητικός με τις προδιαγραφές υλικού QSFP28 MSA
●Υποχωρητικός με CWDM4 MSA
●Υποχωρητικός με RoHS
