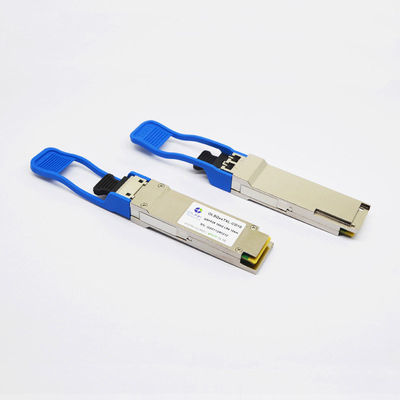

Διπλό WDM του τοπικού LAN DOM πομποδεκτών 1310nm 10km LC SMF 100g QSFP28 LR4
Jnp-qsfp-100g-LR4 ιουνίπερος συμβατό 100GBASE-LR4 QSFP28 1310nm 10km οπτική ενότητα πομποδεκτών DOM LC SMF
Λειτουργική περιγραφή
Ο οπτικός πομποδέκτης Olinkcom olsqxxtxm-CD10 ενσωματώνει τη μετάδοση και λαμβάνει την πορεία επάνω σε μια ενότητα. Από την πλευρά μετάδοσης, τέσσερις πάροδοι των τμηματικών ρευμάτων στοιχείων ανακτώνται, ξαναρυθμίζονται, και μεταφέρονται προς τέσσερις οδηγούς λέιζερ, οι οποίοι ελέγχουν τέσσερα διαμορφωμένα ηλεκτρικός-απορρόφηση λέιζερ (DMLs) με 1296, 1300, 1305, και 1309 κεντρικά μήκη κύματος NM. Τα οπτικά σήματα πολλαπλασιάζονται έπειτα σε μια single-mode ίνα μέσω ενός συνδετήρα βιομηχανικά τυποποιημένων LC. Λάβετε την πλευρά, τέσσερις πάροδοι των οπτικών ρευμάτων στοιχείων αποδιαυλώνονται οπτικά από έναν ενσωματωμένο οπτικό αποπολυπλέκτη. Κάθε ατμός στοιχείων ανακτάται από έναν ενισχυτή φωτοανιχνευτών και transimpedance ΚΑΡΦΙΤΣΩΝ, ξαναρυθμίζεται, και μεταφέρεται προς έναν οδηγό παραγωγής. Αυτή η ενότητα χαρακτηρίζει μια καυτός-pluggable ηλεκτρική διεπαφή, μια χαμηλής ισχύος κατανάλωση, και την τμηματική διεπαφή 2 καλωδίων.
Οπτικά χαρακτηριστικά (τοπ =0~70℃, Vcc=3.14~3.47V)
| Παράμετρος |
Σύμβολο |
Μονάδα |
Λ. |
Τύπος |
Max |
Σημειώσεις |
| Συσκευή αποστολής σημάτων |
| Κάνοντας σήμα ποσοστό, κάθε πάροδος |
|
Gb/s |
25.78125 ±100 PPM |
1 |
| Τεσσάρων λωρίδων σειρά μήκους κύματος |
λ1 |
NM |
1294.53 |
1295.56 |
1296.59 |
|
| λ2 |
1299.02 |
1300.05 |
1301.09 |
|
| λ3 |
1303.54 |
1304.58 |
1305.63 |
|
| λ4 |
1308.09 |
1309.14 |
1310.19 |
|
| Συνολική δύναμη έναρξης |
Ικτάλουρος |
dBm |
|
|
10.5 |
|
| Μέση δύναμη έναρξης, κάθε πάροδος |
Pavg |
dBm |
-4.5 |
|
4.5 |
2,7 |
| Οπτικό εύρος διαμόρφωσης, κάθε πάροδος (OMA) |
OMA |
dBm |
-1.3 |
|
4.5 |
|
| Αναλογία εξάλειψης |
ER |
DB |
4 |
|
|
|
| Αναλογία καταστολής δευτερεύων-τρόπου |
SMSR |
DB |
30 |
|
|
|
|
Μέση δύναμη έναρξης ΜΑΚΡΙΑ
συσκευή αποστολής σημάτων, ανά πάροδο
|
POFF |
dBm |
|
|
-30 |
|
| Οπτική ανοχή επιστροφής απώλειας |
|
DB |
|
|
20 |
|
| Συντελεστής ανάκλασης συσκευών αποστολής σημάτων |
|
DB |
|
|
– 12 |
|
| Μάσκα ματιών συσκευών αποστολής σημάτων {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
3 |
| Δέκτης |
| Λάβετε το ποσοστό για κάθε πάροδο |
|
Gb/s |
25.78125 ±100 PPM |
4 |
| Τεσσάρων λωρίδων σειρά μήκους κύματος |
λ1 |
NM |
1294.53 |
1295.56 |
1296.59 |
|
| λ2 |
1299.02 |
1300.05 |
1301.09 |
|
| λ3 |
1303.54 |
1304.58 |
1305.63 |
|
| λ4 |
1308.09 |
1309.14 |
1310.19 |
|
| Η υπερφόρτωση εισήγαγε την οπτική δύναμη |
Pmax |
dBm |
5.5 |
|
|
|
|
Ο μέσος όρος λαμβάνει τη δύναμη για κάθε μια
Πάροδος
|
Καρφίτσα |
dBm |
-10.6 |
|
4.5 |
5,7 |
| Ευαισθησία δεκτών (OMA) ανά πάροδο |
Psens1 |
dBm |
|
|
-11.3 |
|
| Τονισμένη ευαισθησία (OMA) ανά πάροδο |
Psens2 |
dBm |
|
|
-6.8 |
6 |
| Επιστροφής απώλεια |
RL |
DB |
-26 |
|
|
|
| Ηλεκτρική 3dB ανώτερη συχνότητα διακοπών δεκτών, ανά πάροδο |
|
Ghz |
|
|
31 |
|
| Το Los de-βεβαιώνει |
Pd |
dBm |
|
|
-11.6 |
|
| Το Los βεβαιώνει |
PA |
dBm |
-23.6 |
|
|
|
| Υστέρηση απώλειας |
Pd-PA |
dBm |
|
2 |
|
|
Χαρακτηριστικά γνωρίσματα προϊόντων
●Διπλή οπτική διεπαφή δοχείων LC
●Ενιαία παροχή ηλεκτρικού ρεύματος +3.3V
●Καυτός-pluggable τύπος QSFP28 MSA
●4x25G ηλεκτρική τμηματική διεπαφή
●Υποχωρητικός με 4x28G (cei-28g-VSR)
●Σύζευξη εναλλασσόμενου ρεύματος των σημάτων CML
●Συσκευή αποστολής σημάτων: δροσισμένο WDM DML TOSA του τοπικού LAN 4x25Gb/s (1295,56, 1300,05, 1304,58, 1309.14nm)
●Δέκτης: 4x25Gb/s ΚΑΡΦΙΤΣΑ ROSA
●Χαμηλής ισχύος διασκεδασμός (Max: 3.5W)
●Χτισμένος στην ψηφιακή διαγνωστική λειτουργία
●Λειτουργούσα σειρά θερμοκρασίας περίπτωσης: 0℃ σε 70℃
●Υποχωρητικός με 100GBASE-LR4
●I2C διεπαφή επικοινωνίας
Εφαρμογές
●100GBASE-LR4
●Το Infiniband QDR και ΟΔΓ διασυνδέει
●συνδέσεις 100G Datacom
Πρότυπα
●Υποχωρητικός με IEEE 802.3ba
●Υποχωρητικός με τις προδιαγραφές υλικού QSFP28 MSA
●Υποχωρητικός με RoHS
Διαταγή των πληροφοριών
| Αριθμός μερών |
Περιγραφή |
| Olsqxxtxl-CD10 |
QSFP28 LR4 10km, 0~70℃, με το ψηφιακό διαγνωστικό όργανο ελέγχου |
