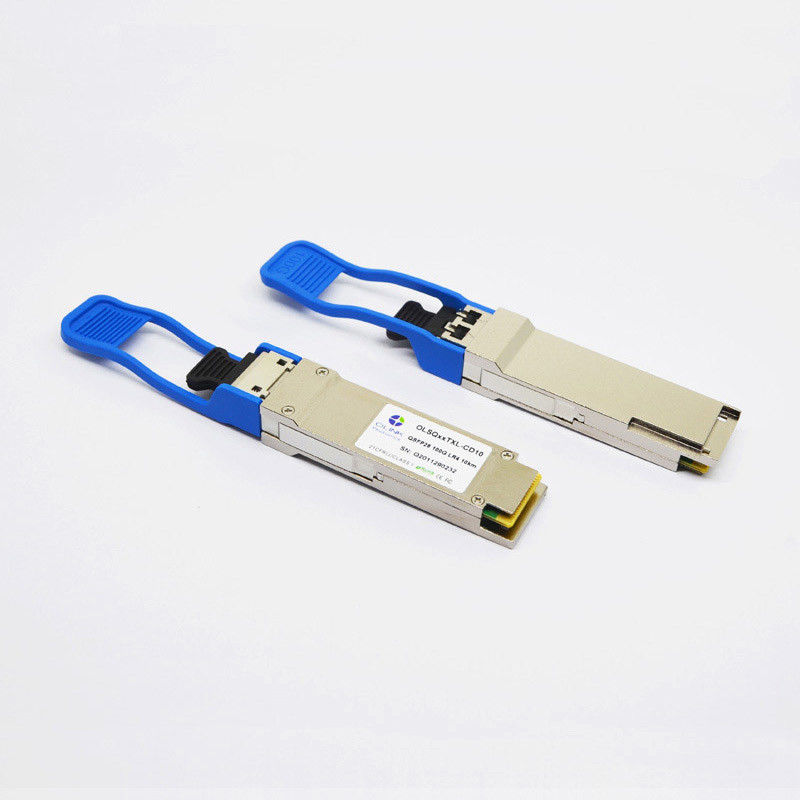

WDM 100G QSFP28 του τοπικού LAN πομποδέκτης 1310nm 10km ενιαίος τρόπος DOM LC
Arista qsfp-100g-LR4 συμβατό 100GBASE-LR4 QSFP28 1310nm 10km οπτική ενότητα πομποδεκτών DOM LC SMF
Λειτουργική περιγραφή
Αυτό το προϊόν είναι μια ενότητα πομποδεκτών 100Gb/s που σχεδιάζεται για τις εφαρμογές οπτικών επικοινωνιών υποχωρητικές σε 100GBASE-LR4 των IEEE P802.3ba απαιτήσεων προτύπων και OTU4 4I1-9D1F συγκεκριμέών ITU-τ στις συστάσεις G.959.1/G.709 και το συμπλήρωμα 39 (G.sup39). Η ενότητα μετατρέπει 4 εισαγμένα κανάλια των ηλεκτρικών στοιχείων 28Gb/s σε 4 κανάλια WDM του τοπικού LAN των οπτικών σημάτων και τα πολλαπλασιάζει έπειτα σε ένα ενιαίο κανάλι για την οπτική μετάδοση 100Gb/s. Reversely από την πλευρά δεκτών, η ενότητα αποδιαυλώνει μια οπτική εισαγωγή 100Gb/s σε 4 κανάλια WDM του τοπικού LAN των οπτικών σημάτων και τους μετατρέπει έπειτα σε 4 κανάλια παραγωγής των ηλεκτρικών στοιχείων. Τα κεντρικά μήκη κύματος των 4 WDM του τοπικού LAN καναλιών είναι 1295,56, 1300,05, 1304,58 και 1309,14 NM ως μέλη του WDM του τοπικού LAN πλέγματος μήκους κύματος που καθορίζεται IEEE 802.3ba. Η υψηλή επίδοση δρόσισε WDM DFB του τοπικού LAN τις συσκευές αποστολής σημάτων και οι υψηλοί δέκτες ΚΑΡΦΙΤΣΏΝ ευαισθησίας παρέχουν την ανώτερη απόδοση για τις εφαρμογές 100Gigabit Ethernet μέχρι τις συνδέσεις 10km και υποχωρητικός στην οπτική διεπαφή με την πρόταση 88 IEEE802.3ba απαιτήσεις 100GBASE-LR4. Το προϊόν σχεδιάζεται με το τύπο, την οπτική/ηλεκτρική σύνδεση και την ψηφιακή διαγνωστική διεπαφή σύμφωνα με την πολλών πηγών συμφωνία QSFP+ (MSA). Έχει ως σκοπό να ικανοποιήσει τους πιό σκληρούς εξωτερικούς λειτουργούντες όρους συμπεριλαμβανομένης της θερμοκρασίας, της υγρασίας και της παρέμβασης της EMI
Οπτικά χαρακτηριστικά (τοπ =0~70℃, Vcc=3.14~3.47V)
| Παράμετρος |
Σύμβολο |
Μονάδα |
Λ. |
Τύπος |
Max |
Σημειώσεις |
| Συσκευή αποστολής σημάτων |
| Κάνοντας σήμα ποσοστό, κάθε πάροδος |
|
Gb/s |
25.78125 ±100 PPM |
1 |
| Τεσσάρων λωρίδων σειρά μήκους κύματος |
λ1 |
NM |
1294.53 |
1295.56 |
1296.59 |
|
| λ2 |
1299.02 |
1300.05 |
1301.09 |
|
| λ3 |
1303.54 |
1304.58 |
1305.63 |
|
| λ4 |
1308.09 |
1309.14 |
1310.19 |
|
| Συνολική δύναμη έναρξης |
Ικτάλουρος |
dBm |
|
|
10.5 |
|
| Μέση δύναμη έναρξης, κάθε πάροδος |
Pavg |
dBm |
-4.5 |
|
4.5 |
2,7 |
| Οπτικό εύρος διαμόρφωσης, κάθε πάροδος (OMA) |
OMA |
dBm |
-1.3 |
|
4.5 |
|
| Αναλογία εξάλειψης |
ER |
DB |
4 |
|
|
|
| Αναλογία καταστολής δευτερεύων-τρόπου |
SMSR |
DB |
30 |
|
|
|
|
Μέση δύναμη έναρξης ΜΑΚΡΙΑ
συσκευή αποστολής σημάτων, ανά πάροδο
|
POFF |
dBm |
|
|
-30 |
|
| Οπτική ανοχή επιστροφής απώλειας |
|
DB |
|
|
20 |
|
| Συντελεστής ανάκλασης συσκευών αποστολής σημάτων |
|
DB |
|
|
– 12 |
|
| Μάσκα ματιών συσκευών αποστολής σημάτων {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
3 |
| Δέκτης |
| Λάβετε το ποσοστό για κάθε πάροδο |
|
Gb/s |
25.78125 ±100 PPM |
4 |
| Τεσσάρων λωρίδων σειρά μήκους κύματος |
λ1 |
NM |
1294.53 |
1295.56 |
1296.59 |
|
| λ2 |
1299.02 |
1300.05 |
1301.09 |
|
| λ3 |
1303.54 |
1304.58 |
1305.63 |
|
| λ4 |
1308.09 |
1309.14 |
1310.19 |
|
| Η υπερφόρτωση εισήγαγε την οπτική δύναμη |
Pmax |
dBm |
5.5 |
|
|
|
|
Ο μέσος όρος λαμβάνει τη δύναμη για κάθε μια
Πάροδος
|
Καρφίτσα |
dBm |
-10.6 |
|
4.5 |
5,7 |
| Ευαισθησία δεκτών (OMA) ανά πάροδο |
Psens1 |
dBm |
|
|
-11.3 |
|
| Τονισμένη ευαισθησία (OMA) ανά πάροδο |
Psens2 |
dBm |
|
|
-6.8 |
6 |
| Επιστροφής απώλεια |
RL |
DB |
-26 |
|
|
|
| Ηλεκτρική 3dB ανώτερη συχνότητα διακοπών δεκτών, ανά πάροδο |
|
Ghz |
|
|
31 |
|
| Το Los de-βεβαιώνει |
Pd |
dBm |
|
|
-11.6 |
|
| Το Los βεβαιώνει |
PA |
dBm |
-23.6 |
|
|
|
| Υστέρηση απώλειας |
Pd-PA |
dBm |
|
2 |
|
|
Χαρακτηριστικά γνωρίσματα προϊόντων
●Διπλή οπτική διεπαφή δοχείων LC
●Ενιαία παροχή ηλεκτρικού ρεύματος +3.3V
●Καυτός-pluggable τύπος QSFP28 MSA
●4x25G ηλεκτρική τμηματική διεπαφή
●Υποχωρητικός με 4x28G (cei-28g-VSR)
●Σύζευξη εναλλασσόμενου ρεύματος των σημάτων CML
●Συσκευή αποστολής σημάτων: δροσισμένο WDM DML TOSA του τοπικού LAN 4x25Gb/s (1295,56, 1300,05, 1304,58, 1309.14nm)
●Δέκτης: 4x25Gb/s ΚΑΡΦΙΤΣΑ ROSA
●Χαμηλής ισχύος διασκεδασμός (Max: 3.5W)
●Χτισμένος στην ψηφιακή διαγνωστική λειτουργία
●Λειτουργούσα σειρά θερμοκρασίας περίπτωσης: 0℃ σε 70℃
●Υποχωρητικός με 100GBASE-LR4
●I2C διεπαφή επικοινωνίας
Εφαρμογές
●100GBASE-LR4
●Το Infiniband QDR και ΟΔΓ διασυνδέει
●συνδέσεις 100G Datacom
Διαταγή των πληροφοριών
| Αριθμός μερών |
Περιγραφή |
| Olsqxxtxl-CD10 |
100Gbps QSFP28 LR4 10km, 0~70℃, με τα DOM |
