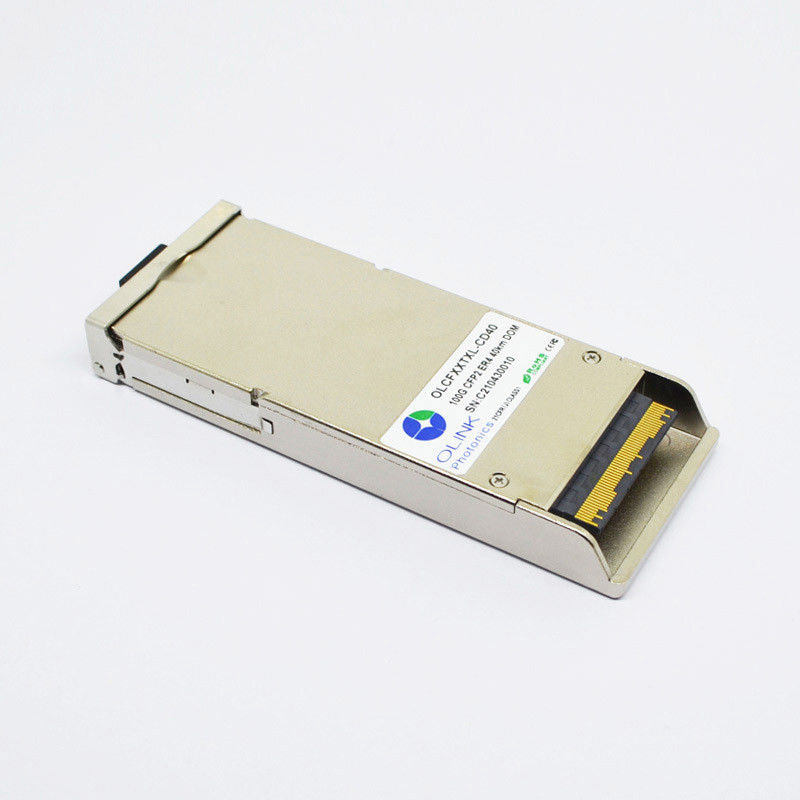

Συμβατός CFP2 οπτικός πομποδέκτης 100GBASE-ER4 1310nm 40km της Cisco
Συμβατή CFP2-100G-ER4 100GBASE-ER4 1310nm 40km ενότητα πομποδεκτών DOM LC SMF της Cisco
Το Olinkcom olcfxxtxl-CD40, ο οπτικός πομποδέκτης 100G CFP2 ER4 ενσωματώνει τη μετάδοση και λαμβάνει την πορεία επάνω σε μια ενότητα. Από την πλευρά μετάδοσης, τέσσερις πάροδοι των τμηματικών ρευμάτων στοιχείων ανακτώνται, ξαναρυθμίζονται, και μεταφέρονται προς τέσσερις οδηγούς λέιζερ, οι οποίοι ελέγχουν τέσσερα διαμορφωμένα ηλεκτρικός-απορρόφηση λέιζερ (EMLs) με 1296, 1300, 1305, και 1309 κεντρικά μήκη κύματος NM. Τα οπτικά σήματα πολλαπλασιάζονται έπειτα σε μια single-mode ίνα μέσω ενός συνδετήρα βιομηχανικά τυποποιημένων LC. Λάβετε την πλευρά, τέσσερις πάροδοι των οπτικών ρευμάτων στοιχείων αποδιαυλώνονται οπτικά από έναν ενσωματωμένο οπτικό αποπολυπλέκτη. Κάθε ατμός στοιχείων ανακτάται από έναν ενισχυτή φωτοανιχνευτών και transimpedance ΚΑΡΦΙΤΣΩΝ, ξαναρυθμίζεται, και μεταφέρεται προς έναν οδηγό παραγωγής. Αυτή η ενότητα χαρακτηρίζει μια καυτός-pluggable ηλεκτρική διεπαφή, μια χαμηλής ισχύος κατανάλωση, και τη διοικητική διεπαφή MDIO.
Οπτικά χαρακτηριστικά
| Παράμετρος |
Σύμβολο |
Μονάδα |
Λ. |
Τύπος |
Max |
Σημειώσεις |
| Οπτικά χαρακτηριστικά συσκευών αποστολής σημάτων |
| Κάνοντας σήμα ποσοστό, κάθε πάροδος |
|
ΓΨΔ |
25.78125 ±100 PPM |
100GBase-ER4 |
| 27.9525 ±20 PPM |
OTU4 |
| Τεσσάρων λωρίδων σειρά μήκους κύματος |
λ1 |
NM |
1294.53 |
1295.56 |
1296.59 |
|
| λ2 |
1299.02 |
1300.05 |
1301.09 |
|
| λ3 |
1303.54 |
1304.58 |
1305.63 |
|
| λ4 |
1308.09 |
1309.14 |
1310.19 |
|
| Συνολική δύναμη έναρξης |
|
dBm |
|
|
8.9 |
100GBase-ER4 |
| Μέση δύναμη έναρξης, κάθε πάροδος |
Pavg |
dBm |
-2.9 |
|
2.9 |
2 |
| Οπτικό εύρος διαμόρφωσης, κάθε πάροδος (OMA) 2 |
OMA |
dBm |
0,1 |
|
4.5 |
|
| Διαφορά στη δύναμη έναρξης μεταξύ οποιων δήποτε δύο παρόδων (OMA) |
|
DB |
|
|
3.6 |
|
| Αναλογία εξάλειψης |
ER |
DB |
8 |
|
|
100GBase-ER4 |
| Αναλογία καταστολής δευτερεύων-τρόπου |
SMSR |
DB |
30 |
|
|
|
| Συσκευή αποστολής σημάτων και ποινική ρήτρα διασποράς, κάθε πάροδος |
TDP |
DB |
|
|
2.5 |
|
| Οπτική ανοχή επιστροφής απώλειας |
|
DB |
|
|
20 |
|
| Συσκευή αποστολής σημάτων reflectance3 |
|
DB |
|
|
– 12 |
|
| Μάσκα ματιών συσκευών αποστολής σημάτων {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
100GBase-ER4 |
| Οπτικά χαρακτηριστικά δεκτών |
| Λάβετε το ποσοστό για κάθε πάροδο |
|
GBP |
|
25.78125 |
27.9525 |
|
| Η υπερφόρτωση εισήγαγε την οπτική δύναμη |
Pmax |
dBm |
5.5 |
|
|
3 |
|
Ο μέσος όρος λαμβάνει τη δύναμη για κάθε μια
Πάροδος
|
Καρφίτσα |
dBm |
-20.9 |
|
4.5 |
4, 5 |
|
Λάβετε τη δύναμη στη OMA για κάθε μια
Πάροδος
|
PinOMA |
dBm |
|
|
4.5 |
|
|
Διαφορά Receive στη δύναμη μέσα
OMA μεταξύ οποιων δήποτε δύο παρόδων
|
|
dBm |
|
|
4.5 |
|
|
Ευαισθησία δεκτών στη OMA για
Κάθε πάροδος
|
SOMA |
dBm |
|
|
-21.4 |
6 |
|
Τονισμένη ευαισθησία δεκτών μέσα
OMA για κάθε πάροδο
|
|
dBm |
|
|
-17.9 |
7, 8 |
Χαρακτηριστικά γνωρίσματα προϊόντων
●Υποστηρίξεις μέχρι τα ποσοστά δυαδικών ψηφίων 112Gbps
●Διπλός συνδετήρας LC
●Καυτός pluggable
●Λειτουργούν ηλεκτρικό τμηματικό ποσοστό στοιχείων μέχρι 27.952493Gbps
●APD ROSA
●παράλληλη ηλεκτρική τμηματική διεπαφή 4
●Εφαρμόσιμος για τη σύνδεση 30km SMF
●Χαμηλής ισχύος κατανάλωση, < 12W="">
●Ψηφιακό διαγνωστικό όργανο ελέγχου Interfacel
●Διεπαφή επικοινωνίας MDIO
●Υποχωρητικός με 100GBASE-ER4
●Λειτουργούσα θερμοκρασία περίπτωσης: 0~70℃
Εφαρμογές
●Δίκτυο τοπικής περιοχής (τοπικό LAN)
●Δίκτυο ευρείας περιοχής (ΩΧΡΟ)
●Αλλαγή στη διεπαφή δρομολογητών
