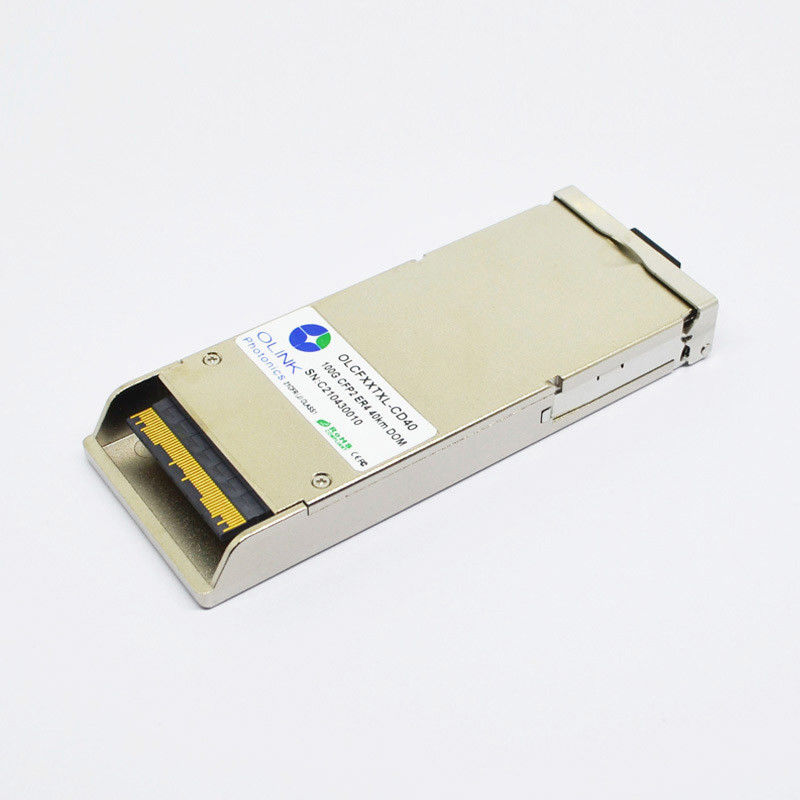

1310nm 40km οπτική ενότητα 100GBASE-ER4 πομποδεκτών DOM LC CFP2
Συμβατή CFP2-100G-ER4 100GBASE-ER4 1310nm 40km ενότητα πομποδεκτών DOM LC SMF μπροκάρ
Ο οπτικός πομποδέκτης 100G CFP2 ER4 του Olinkcom ενσωματώνει την πορεία δεκτών και συσκευών αποστολής σημάτων σε μια ενότητα. Στην πλευρά μετάδοσης, τέσσερις παρόδους των τμηματικών ρευμάτων στοιχείων ανακτώνται, ξαναρυθμίζονται, και περνούν σε τέσσερις οδηγούς λέιζερ. Οι οδηγοί λέιζερ ελέγχουν τέσσερα EMLs (η ηλεκτρικός-απορρόφηση διαμόρφωσε τα λέιζερ) με το κεντρικό μήκος κύματος 1296 NM, 1300nm, 1305nm και 1309 NM. Τα οπτικά σήματα πολλαπλασιάζονται σε έναν ενιαίο – ίνα τρόπου μέσω ενός συνδετήρα βιομηχανικά τυποποιημένων LC. Λάβετε την πλευρά, οι τέσσερις πάροδοι των οπτικών ρευμάτων στοιχείων αποδιαυλώνονται οπτικά από τον ενσωματωμένο οπτικό αποπολυπλέκτη. Κάθε ρεύμα στοιχείων ανακτάται από ένα SOA που ενισχύει, κατόπιν που πηγαίνει για ΝΑ ΚΑΡΦΏΣΕΙ το φωτοανιχνευτή και τον ενισχυτή δια-σύνθετης αντίστασης, που ξαναρυθμίζονται. Αυτή η ενότητα χαρακτηρίζει μια καυτός-pluggable ηλεκτρική διεπαφή, μια χαμηλής ισχύος κατανάλωση και τη διοικητική διεπαφή MDIO
Οπτικά χαρακτηριστικά συσκευών αποστολής σημάτων
| Παράμετρος |
Σύμβολο |
Λ. |
Τύπος. |
Max |
Μονάδα |
Σημειώσεις |
| Κάνοντας σήμα ποσοστό, κάθε πάροδος |
|
|
25.78125 |
|
ΓΨΔ |
|
|
Μήκος κύματος παρόδων (σειρά)
|
|
1294.53 |
1295.56 |
1296.59 |
NM |
|
| |
1299.02 |
1300.05 |
1301.09 |
NM |
|
| |
1303.54 |
1304.58 |
1305.63 |
NM |
|
| |
1308.09 |
1309.14 |
1310.19 |
NM |
|
| Ανοχή ποσοστού |
|
-100 |
|
100 |
PPM |
Από το ονομαστικό ποσοστό |
| Αναλογία καταστολής δευτερεύων-τρόπου |
SMSR |
30 |
|
|
DB |
|
| Συνολική δύναμη έναρξης |
|
|
|
8.9 |
dBm |
|
| Μέση δύναμη έναρξης, κάθε πάροδος |
Pavg |
-2.9 |
|
2.9 |
dBm |
|
| Αναλογία εξάλειψης |
ER |
8 |
|
|
DB |
|
| Οπτικό εύρος διαμόρφωσης, κάθε πάροδος (OMA) |
OMA |
0,1 |
|
4.5 |
dBm |
|
|
Διαφορά στη δύναμη έναρξης μεταξύ οποιων δήποτε δύο παρόδων (μέσος όρος
και OMA)
|
|
|
|
3.6
|
DB
|
|
| Συσκευή αποστολής σημάτων και ποινική ρήτρα διασποράς, κάθε πάροδος |
TDP |
|
|
2.5 |
DB |
|
| Μέση δύναμη έναρξης ΑΠΟ τη συσκευή αποστολής σημάτων, κάθε πάροδος |
|
|
|
-30 |
dBm |
|
| Σχετικός θόρυβος έντασης |
RIN20Ο
ΜΑ
|
|
|
-130 |
dB/Hz |
|
| Συντελεστής ανάκλασης συσκευών αποστολής σημάτων |
|
|
|
-12 |
DB |
|
| Μάσκα ματιών συσκευών αποστολής σημάτων {X1, X2, X3, Y1, Y2, Y3} |
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
|
|
Οπτικά χαρακτηριστικά δεκτών
| Παράμετρος |
Σύμβολο |
Λ. |
Τύπος. |
Max |
Μονάδα |
Σημειώσεις |
| Κάνοντας σήμα ποσοστό, κάθε πάροδος |
|
|
25.78125 |
|
ΓΨΔ |
|
|
Ανοχή ποσοστού
|
|
-100
|
|
100
|
PPM
|
Από κανονικό
ποσοστό
|
| Ο μέσος όρος λαμβάνει τη δύναμη, κάθε πάροδος |
Pavg |
-20.9 |
|
4.5 |
dBm |
|
| Λάβετε τη δύναμη, κάθε πάροδος (OMA) |
|
|
|
4.5 |
dBm |
|
|
Διαφορά στη δύναμη έναρξης μεταξύ οποιων δήποτε δύο παρόδων
(Μέσος όρος και OMA)
|
|
|
|
4.5
|
DB
|
|
| Ευαισθησία δεκτών (OMA), κάθε πάροδος |
Rsen |
|
|
-21.4 |
dBm |
1 |
| Τονισμένη ευαισθησία δεκτών (OMA), κάθε πάροδος |
SRS |
|
|
-17.9 |
dBm |
|
| Τονισμένοι όροι δοκιμής ευαισθησίας δεκτών |
| Κάθετη ποινική ρήτρα περάτωσης ματιών, κάθε πάροδος |
VECP |
|
3.5 |
|
DB |
|
| Το τονισμένο SYS J2 jitter, κάθε πάροδος |
J2 |
|
0,3 |
|
UI |
2 |
| Το τονισμένο SYS J9 jitter, κάθε πάροδος |
J9 |
|
0,47 |
|
UI |
2 |
| Συντελεστής ανάκλασης δεκτών |
|
|
|
-26 |
DB |
|
| Το Los βεβαιώνει |
Plos_on |
-36 |
|
|
dBm |
|
| Los Deassert |
Plos_off |
|
|
-24 |
dBm |
|
| Υστέρηση Los |
|
0,5 |
|
4 |
DB |
|
|
1. Η ευαισθησία δεκτών (OMA), κάθε πάροδος, είναι πληροφοριακή.
2. Η κάθετη ποινική ρήτρα περάτωσης ματιών, το τονισμένο μάτι J2 Jitter, και το τονισμένο μάτι J9 Jitter είναι όροι δοκιμής για την τονισμένη ευαισθησία δεκτών. Δεν είναι χαρακτηριστικά του δέκτη.
|
Χαρακτηριστικά γνωρίσματα προϊόντων
●Υποστηρίξεις μέχρι τα ποσοστά δυαδικών ψηφίων 112Gbps
●Διπλός συνδετήρας LC
●Καυτός pluggable
●Λειτουργούν ηλεκτρικό τμηματικό ποσοστό στοιχείων μέχρι 27.952493Gbps
●APD ROSA
●παράλληλη ηλεκτρική τμηματική διεπαφή 4
●Εφαρμόσιμος για τη σύνδεση 30km SMF
●Χαμηλής ισχύος κατανάλωση, < 12W="">
●Ψηφιακό διαγνωστικό όργανο ελέγχου Interfacel
●Διεπαφή επικοινωνίας MDIO
●Υποχωρητικός με 100GBASE-ER4
●Λειτουργούσα θερμοκρασία περίπτωσης: 0~70℃
Εφαρμογές
●Δίκτυο τοπικής περιοχής (τοπικό LAN)
●Δίκτυο ευρείας περιοχής (ΩΧΡΟ)
●Αλλαγή στη διεπαφή δρομολογητών
