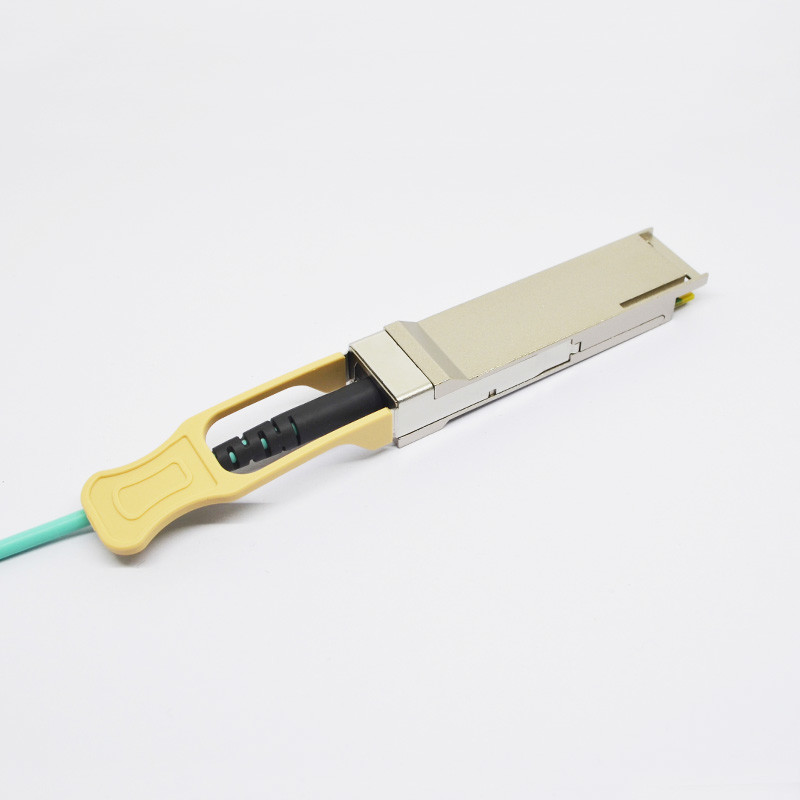

Ενεργό συμβατό σύστημα δικτύων ιουνιπέρων οπτικών καλωδίων της FCC 40G QSFP+
Συμβατό 40G QSFP+ ιουνιπέρων ενεργό οπτικό καλώδιο jnp-40g-AOC δικτύων
Χαρακτηριστικά γνωρίσματα προϊόντων
* Πλήρως RoHS υποχωρητικό
* Πλήρες κανάλι που λειτουργεί μέχρι 41.2Gb/s
* Καυτό plugable connector*cable μήκος 38pin μέχρι 3m
* Χαμηλής ισχύος κατανάλωση: <1.5W
* 0℃ σε 70℃ που ενεργοποιεί την ευρεία σειρά θερμοκρασίας
* Ενιαία παροχή ηλεκτρικού ρεύματος +3.3V±5%
* Ψηφιακό χαρακτηριστικό γνώρισμα ελέγχου
* Το μέταλλο εσωκλείει για τη χαμηλότερη EMI
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Τάση ανεφοδιασμού |
Vcc |
-0.5 |
3.6 |
Β |
|
| Θερμοκρασία αποθήκευσης |
TS |
-10 |
70 |
°C |
|
| Σχετική υγρασία |
RH |
5 |
85 |
% |
|
Σημείωση: Η πίεση παραπάνω από τις μέγιστες απόλυτες εκτιμήσεις μπορεί να προκαλέσει τη μόνιμη ζημία στον πομποδέκτη.
Γενικά λειτουργούντα χαρακτηριστικά
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Ποσοστό στοιχείων |
Ο ΔΡ |
1.25 |
10.3125 |
|
Gb/s |
|
| Τάση ανεφοδιασμού |
Vcc |
3.13 |
3.3 |
3.47 |
Β |
|
| Ρεύμα ανεφοδιασμού |
Icc5 |
|
|
450 |
μΑ |
|
| Λειτουργούντα Temp περίπτωσης. |
TC |
0 |
|
70 |
°C |
|
Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = Β 0 έως 70 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Συσκευή αποστολής σημάτων |
| Λειτουργούν μήκος κύματος |
λ |
840 |
850 |
860 |
NM |
|
| Οπτικό μάτι παραγωγής |
Υποχωρητικός με IEEE 0802.3ae |
| Δέκτης |
| Λειτουργούν μήκος κύματος |
|
840 |
|
860 |
NM |
|
Ηλεκτρικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = Β 0 έως 70 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| ModSelL-ενότητα επίλεκτη |
Ένταση |
0 |
|
0,8 |
Β |
|
| ModSelL-ενότητα Unselect |
VOH |
2.5 |
|
VCC |
Β |
|
| LPMode-χαμηλός τρόπος δύναμης |
VIL |
0 |
|
0,8 |
Β |
|
| LPMode-κανονική λειτουργία |
VIH |
2.5 |
|
VCC+0.3 |
Β |
|
| ResetL-αναστοιχειοθέτηση |
VIL |
0 |
|
0,8 |
Β |
|
| ResetL-κανονική λειτουργία |
VIH |
2.5 |
|
VCC+0.3 |
Β |
|
| ModPrsL-κανονική λειτουργία |
Ένταση |
0 |
|
0,4 |
Β |
|
| Διεθνής-διακόψτε |
Ένταση |
0 |
|
0,4 |
Β |
|
| Διεθνής-κανονική λειτουργία |
VOH |
2.4 |
|
VCC |
Β |
|
| Το ενεργό καλώδιο εισήγαγε τα ηλεκτρικά χαρακτηριστικά |
| Διαφορική τάση εισαγωγής στοιχείων |
Vih-VIL |
200 |
|
1600 |
mVpp |
1 |
| Διαφορική σύνθετη αντίσταση εισαγωγής |
RIN |
90 |
100 |
110 |
Ω |
|
| TX-θέστε εκτός λειτουργίας το τάση-χαμηλότατο σημείο εισαγωγής |
VIL |
0 |
|
0,8 |
Β |
2 |
| TX-θέστε εκτός λειτουργίας το τάση-μέγιστο σημείο εισαγωγής |
VIH |
2.0 |
|
VCC |
Β |
2 |
| Παραγωγή TX-ελαττωμάτων τάση-χαμηλή |
Ένταση |
0 |
|
0,8 |
Β |
3 |
| Παραγωγή TX-ελαττωμάτων τάση-υψηλή |
VOH |
2.0 |
|
VCC |
Β |
3 |
| Ενεργά ηλεκτρικά χαρακτηριστικά παραγωγής καλωδίων |
| Διαφορική τάση παραγωγής στοιχείων |
VOH-
Ένταση
|
350 |
|
800 |
MV |
1 |
|
Διαφορική παραγωγή
Σύνθετη αντίσταση
|
ΚΑΤΑΤΡΟΠΩΣΗ |
|
100 |
|
Ω |
|
|
Los-βεβαιωμένη παραγωγή
Τάση-χαμηλός
|
Ένταση |
0 |
|
0,8 |
Β |
3 |
Σημειώσεις:
1. Οι μέσοι αριθμοί δύναμης είναι πληροφοριακοί μόνο, ανά IEEE 802.3ae.
2. Μετρημένος στα ΤΖΙΤΖΙΦΑ λιγότερο από 1E-12, πλάτη με πλάτη. Το σχέδιο μέτρου είναι PRBS 231-1 με χειρότερο ER=4.5@ 10.3125Gb/s.
3. Εναλλασσόμενο ρεύμα που συνδέεται εσωτερικό
4. TX-θέστε εκτός λειτουργίας έχει ένα εσωτερικό 4.7KΩ σε 10 KΩ να σηκώσει σε VccT
5. Το μέτρο με 4.7KΩ σηκώνει σε Vcc στον πίνακα οικοδεσποτών
Περιγραφή:
QSFP+ τα ενεργά τμήματα οπτικών καλωδίων (AOC) σχεδιάζονται για τις εφαρμογές 40GB Ethernet. Σχεδιάζεται έτσι ώστε οι συσκευές 40GbE σχεδιάζονται με την πολύ υψηλή πυκνότητα λιμένων βασισμένη στις ηλεκτρικές και μηχανικές προδιαγραφές.
Εφαρμογές
* εφαρμογές 40G AOC QSFP+
* 40GBASE-SR4 σε 10.3125Gbps ανά πάροδο
