Συμβατός 10G παθητικός άμεσος της Cisco συνδέει το καλώδιο καλωδίων SFP+ Twinax

Cisco Compatible 10G Passive Direct Attach Cables SFP+ Twinax Cable

Βασικές πληροφορίες

Τόπος καταγωγής:	ΚΙΝΑ
Μάρκα:	OLKOPTO
Πιστοποίηση:	RoHs, FCC, CE, UL, ISO9001, ISO14001
Αριθμό μοντέλου:	OLSP01XC-CN1

Ποσότητα παραγγελίας min:	1 PC
Συσκευασία λεπτομέρειες:	Μεμονωμένη συσκευασία
Χρόνος παράδοσης:	3-5 εργάσιμες ημέρες
Όροι πληρωμής:	T/T ή δίκτυο 30 ημέρες
Δυνατότητα προσφοράς:	80-100K το μήνα

Επικοινωνήστε

Αριθμός μερών της Cisco:

SFP-h10gb-CU1M

Όνομα προμηθευτών:

Olinkcom

Τύπος συνδετήρων:

SFP+ σε SFP+

Ποσοστό στοιχείων:

10Gbps

AWG:

30awg

Μήκος καλωδίων:

Υλικό σακακιών:

PVC

Θερμοκρασία:

0~70℃

Υψηλό φως:

30AWG άμεσος συνδέστε τα καλώδια

10G παθητικός άμεσος συνδέει τα καλώδια

Καλώδιο SFP+ Twinax

Συμβατός 10G παθητικός άμεσος της Cisco συνδέει το καλώδιο καλωδίων SFP+ Twinax

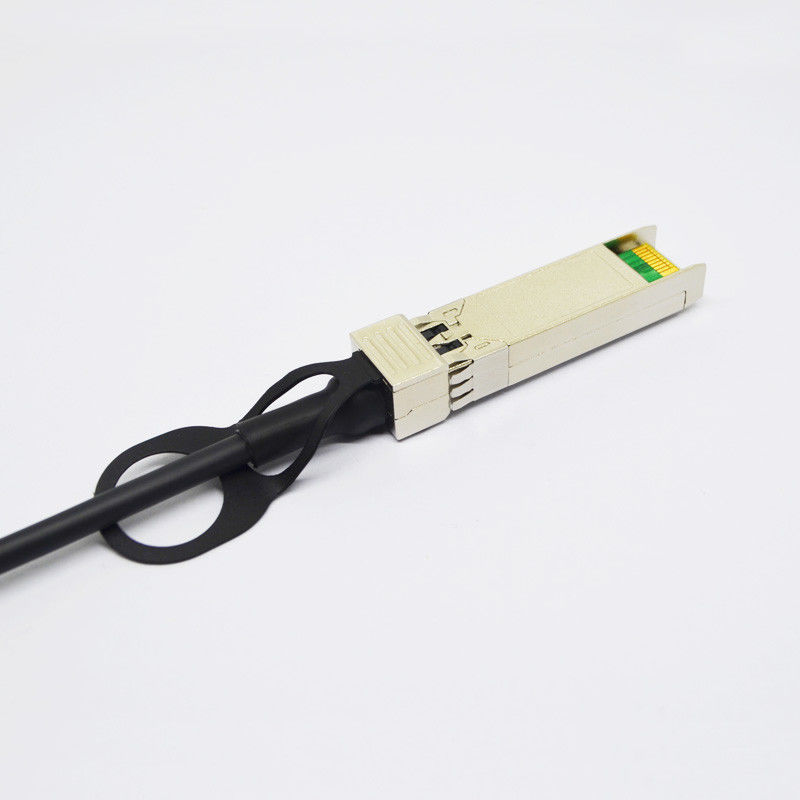

Συμβατός 10G SFP+ παθητικός άμεσος της Cisco SFP-h10gb-CU1M συνδέει το καλώδιο Twinax χαλκού

Γενική περιγραφή

SFP+ άμεσος συνδέστε τα καλώδια είναι υποχωρητικός με τις sff-8431, sff-8432 και sff-8472 προδιαγραφές. Οι διάφορες επιλογές του μετρητή καλωδίων είναι διαθέσιμες από 30 έως το AWG 24 με τις διάφορες επιλογές του μήκους καλωδίων (μέχρι 1M).

Γενικά χαρακτηριστικά προϊόντων

Προδιαγραφές SFP+ DAC
Αριθμός παρόδων	Tx & Rx
Ποσοστό στοιχείων καναλιών	10.3125 GBP
Λειτουργούσα θερμοκρασία	0 + 70°C
Θερμοκρασία αποθήκευσης	-40 + 85°C
Τάση ανεφοδιασμού	3.3 Β ονομαστικό
Ηλεκτρική διεπαφή	συνδετήρας ακρών 20 καρφιτσών
Διοικητική διεπαφή	Παρουσίαση σε συνέχειες, I2C

Καθορισμός λειτουργίας καρφιτσών

Καρφίτσα	Λογική	Σύμβολο	Περιγραφή
1		VeeT	Έδαφος συσκευών αποστολής σημάτων ενότητας
2	Lvttl-ο	Tx_Fault	Ελάττωμα συσκευών αποστολής σημάτων ενότητας
3	Lvttl-Ι	Tx_Disable	Η συσκευή αποστολής σημάτων θέτει εκτός λειτουργίας Κλεισίματα την παραγωγή λέιζερ συσκευών αποστολής σημάτων
4	Lvttl-I/O	SDA	2-wire γραμμή στοιχείων τμηματικών διεπαφών (όπως νεαρός δικυκλιστής-DEF2 σε INF-8074i)
5	Lvttl-I/O	SCL	2-wire ρολόι τμηματικών διεπαφών (όπως νεαρός δικυκλιστής-DEF1 σε INF-8074i)
6		Mod_ABS	Η ενότητα απούσα, συνδεμένος με VeeT ή στρέφει στην ενότητα
7	Lvttl-Ι	RS0	Το ποσοστό επιλέγει 0, ελέγχει προαιρετικά το δέκτη ενότητας SFP+
8	Lvttl-ο	Rx_LOS	Απώλεια δεκτών ένδειξης σημάτων (σε FC που υποδεικνύεται ως Rx_LOS και σε Ethernet που υποδεικνύεται ως σήμα ανιχνεύστε)
9	Lvttl-Ι	RS1	Το ποσοστό επιλέγει 1, ελέγχει προαιρετικά τη συσκευή αποστολής σημάτων ενότητας SFP+
10		Στρέψτε	Έδαφος δεκτών ενότητας
11		Στρέψτε	Έδαφος δεκτών ενότητας
12	Cml-ο	RD-	Δέκτης παραγωγή στοιχείων
13	Cml-ο	RD+	Μη-δέκτης παραγωγή στοιχείων
14		Στρέψτε	Έδαφος δεκτών ενότητας
15		VccR	Δέκτης 3,3 ενότητας ανεφοδιασμός Β
16		VccT	Συσκευή αποστολής σημάτων 3,3 ενότητας ανεφοδιασμός Β
17		VeeT	Έδαφος συσκευών αποστολής σημάτων ενότητας
18	Cml-Ι	TD+	Μη-συσκευή αποστολής σημάτων εισαγωγή στοιχείων
19	Cml-Ι	Το TD	Συσκευή αποστολής σημάτων εισαγωγή στοιχείων
20		VeeT	Έδαφος συσκευών αποστολής σημάτων ενότητας

Μηχανικές προδιαγραφές

Ο συνδετήρας είναι συμβατός με την προδιαγραφή sff-8432.

Συμβατός 10G παθητικός άμεσος της Cisco συνδέει το καλώδιο καλωδίων SFP+ Twinax 0

Διαταγή των πληροφοριών

Αριθμός μερών	Περιγραφή
OLSP01XC-CN1	SFP+, μέχρι 10 Gb/s, χάλκινο καλώδιο, 0~70℃, 1M
OLSP01XC-IN1	SFP+, μέχρι 10Gb/s, χάλκινο καλώδιο, -40~85℃, 1M
