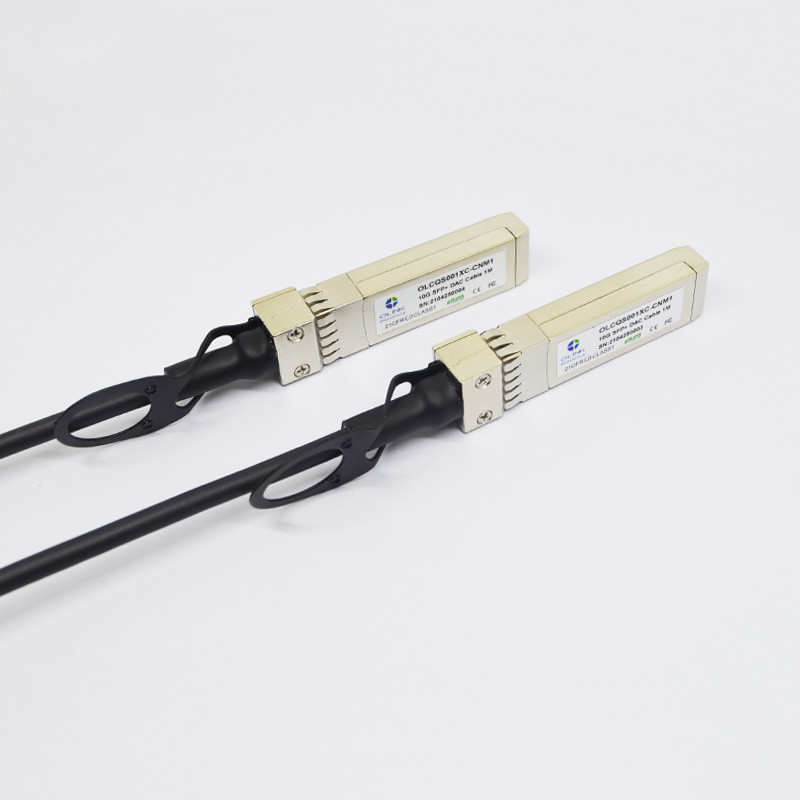

Συμβατό 10G SFP+ DAC Twinax καλώδιο 3M 20 ιουνιπέρων συνδετήρας ακρών καρφιτσών

Προδιαγραφές SFP+ DAC

Αριθμός παρόδων

Tx & Rx

Ποσοστό στοιχείων καναλιών

10.3125 GBP

Λειτουργούσα θερμοκρασία

0 + 70°C

Θερμοκρασία αποθήκευσης

-40 + 85°C

Τάση ανεφοδιασμού

3.3 Β ονομαστικό

Ηλεκτρική διεπαφή

συνδετήρας ακρών 20 καρφιτσών

Διοικητική διεπαφή

Παρουσίαση σε συνέχειες, I2C

Καρφίτσα

Λογική

Σύμβολο

Περιγραφή

1

VeeT

Έδαφος συσκευών αποστολής σημάτων ενότητας

2

Lvttl-ο

Tx_Fault

Ελάττωμα συσκευών αποστολής σημάτων ενότητας

3

Lvttl-Ι

Tx_Disable

Η συσκευή αποστολής σημάτων θέτει εκτός λειτουργίας Κλεισίματα την παραγωγή λέιζερ συσκευών αποστολής σημάτων

4

Lvttl-I/O

SDA

2-wire γραμμή στοιχείων τμηματικών διεπαφών (όπως νεαρός δικυκλιστής-DEF2 σε INF-8074i)

5

Lvttl-I/O

SCL

2-wire ρολόι τμηματικών διεπαφών (όπως νεαρός δικυκλιστής-DEF1 σε INF-8074i)

6

Mod_ABS

Η ενότητα απούσα, συνδεμένος με VeeT ή στρέφει στην ενότητα

7

Lvttl-Ι

RS0

Το ποσοστό επιλέγει 0, ελέγχει προαιρετικά το δέκτη ενότητας SFP+

8

Lvttl-ο

Rx_LOS

Απώλεια δεκτών ένδειξης σημάτων (σε FC που υποδεικνύεται ως Rx_LOS και σε Ethernet που υποδεικνύεται ως σήμα ανιχνεύστε)

9

Lvttl-Ι

RS1

Το ποσοστό επιλέγει 1, ελέγχει προαιρετικά τη συσκευή αποστολής σημάτων ενότητας SFP+

10

Στρέψτε

Έδαφος δεκτών ενότητας

11

Στρέψτε

Έδαφος δεκτών ενότητας

12

Cml-ο

RD-

Δέκτης παραγωγή στοιχείων

13

Cml-ο

RD+

Μη-δέκτης παραγωγή στοιχείων

14

Στρέψτε

Έδαφος δεκτών ενότητας

15

VccR

Δέκτης 3,3 ενότητας ανεφοδιασμός Β

16

VccT

Συσκευή αποστολής σημάτων 3,3 ενότητας ανεφοδιασμός Β

17

VeeT

Έδαφος συσκευών αποστολής σημάτων ενότητας

18

Cml-Ι

TD+

Μη-συσκευή αποστολής σημάτων εισαγωγή στοιχείων

19

Cml-Ι

Το TD

Συσκευή αποστολής σημάτων εισαγωγή στοιχείων

20

VeeT

Έδαφος συσκευών αποστολής σημάτων ενότητας

Αριθμός μερών

Περιγραφή

OLSP01XC-CN3

SFP+, μέχρι 10 Gb/s, χάλκινο καλώδιο, 0~70℃, 3M

OLSP01XC-IN3

SFP+, μέχρι 10Gb/s, χάλκινο καλώδιο, -40~85℃, 3M
