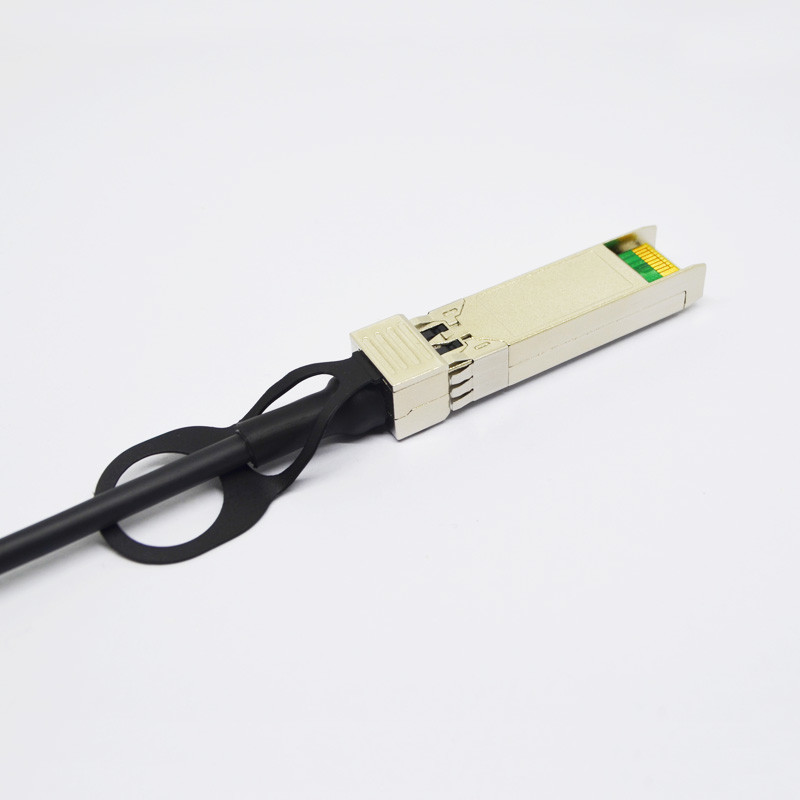

Συμβατός άμεσος HPE H3C συνδέει SFP+ σε SFP+ το χαλκό Twinax DAC 1M καλωδίων

Καρφίτσα

Λογική

Σύμβολο

Περιγραφή

1

VeeT

Έδαφος συσκευών αποστολής σημάτων ενότητας

2

Lvttl-ο

Tx_Fault

Ελάττωμα συσκευών αποστολής σημάτων ενότητας

3

Lvttl-Ι

Tx_Disable

Η συσκευή αποστολής σημάτων θέτει εκτός λειτουργίας Κλεισίματα την παραγωγή λέιζερ συσκευών αποστολής σημάτων

4

Lvttl-I/O

SDA

2-wire γραμμή στοιχείων τμηματικών διεπαφών (όπως νεαρός δικυκλιστής-DEF2 σε INF-8074i)

5

Lvttl-I/O

SCL

2-wire ρολόι τμηματικών διεπαφών (όπως νεαρός δικυκλιστής-DEF1 σε INF-8074i)

6

Mod_ABS

Η ενότητα απούσα, συνδεμένος με VeeT ή στρέφει στην ενότητα

7

Lvttl-Ι

RS0

Το ποσοστό επιλέγει 0, ελέγχει προαιρετικά το δέκτη ενότητας SFP+

8

Lvttl-ο

Rx_LOS

Απώλεια δεκτών ένδειξης σημάτων (σε FC που υποδεικνύεται ως Rx_LOS και σε Ethernet που υποδεικνύεται ως σήμα ανιχνεύστε)

9

Lvttl-Ι

RS1

Το ποσοστό επιλέγει 1, ελέγχει προαιρετικά τη συσκευή αποστολής σημάτων ενότητας SFP+

10

Στρέψτε

Έδαφος δεκτών ενότητας

11

Στρέψτε

Έδαφος δεκτών ενότητας

12

Cml-ο

RD-

Δέκτης παραγωγή στοιχείων

13

Cml-ο

RD+

Μη-δέκτης παραγωγή στοιχείων

14

Στρέψτε

Έδαφος δεκτών ενότητας

15

VccR

Δέκτης 3,3 ενότητας ανεφοδιασμός Β

16

VccT

Συσκευή αποστολής σημάτων 3,3 ενότητας ανεφοδιασμός Β

17

VeeT

Έδαφος συσκευών αποστολής σημάτων ενότητας

18

Cml-Ι

TD+

Μη-συσκευή αποστολής σημάτων εισαγωγή στοιχείων

19

Cml-Ι

Το TD

Συσκευή αποστολής σημάτων εισαγωγή στοιχείων

20

VeeT

Έδαφος συσκευών αποστολής σημάτων ενότητας

Αριθμός μερών

Περιγραφή

OLCS001XC-CNMx

SFP+ άμεσος συνδέστε το παθητικό καλώδιο (10GSFP+Cu), 1m, 3m, 5m, AWG: 30, 0ºC ~ +70ºC

Χ μέσα

1=1m, 3=3m, 5=5m
