Συμβατό σύστημα της 3M Cisco καλωδίων χαλκού 25G Twinax καλωδίων SFP28 DAC

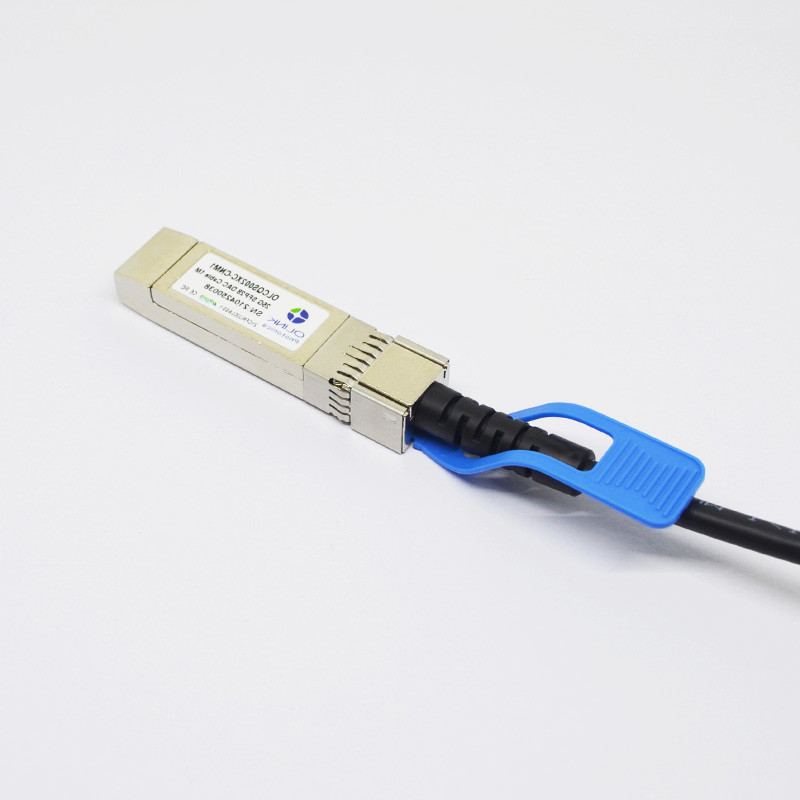

Συμβατός SFP-h25g-CU3M 25G SFP28 παθητικός άμεσος της Cisco συνδέει το καλώδιο 3M Twinax χαλκού

Οι παθητικές συνελεύσεις καλωδίων SFP28 του Olinkcom είναι υψηλή επίδοση, οικονομικώς αποδοτικές I/O λύσεις για 25G Ethernet.

SFP28 τα χάλκινα καλώδια επιτρέπουν στις κατασκευές υλικού για να επιτύχουν την υψηλή πυκνότητα, configurability και τη χρησιμοποίηση λιμένων

ένα πολύ χαμηλότερο κόστος και ένας μειωμένος προϋπολογισμός δύναμης

Χαρακτηριστικά υψηλής ταχύτητας

Παράμετρος	Σύμβολο	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Διαφορική σύνθετη αντίσταση	RIN, PP	90	100	110	Ω
Απώλεια εισαγωγής	SDD21	8		22.48	DB	Σε 12,8906 Ghz
Διαφορικό Επιστροφής απώλεια	SDD11	12.45		Δείτε 1	DB	Σε 0,05 έως 4,1 Ghz
Διαφορικό Επιστροφής απώλεια	SDD22	3.12		Δείτε 2	DB	Σε 4,1 έως 19 Ghz
Κοινός-τρόπος κοινός-τρόπος επιστροφής απώλεια παραγωγής	SCC11	2			DB	Σε 0,2 έως 19 Ghz
Κοινός-τρόπος κοινός-τρόπος επιστροφής απώλεια παραγωγής	SCC22	2			DB	Σε 0,2 έως 19 Ghz
Διαφορικό στον κοινός-τρόπο επιστροφής απώλεια	SCD11	12		Δείτε 3	DB	Σε 0,01 έως 12,89 Ghz
Διαφορικό στον κοινός-τρόπο επιστροφής απώλεια	SCD22	10.58		Δείτε 4	DB	Σε 12,89 έως 19 Ghz
Διαφορικό στον κοινό τρόπο Απώλεια μετατροπής	Scd21-IL	10				Σε 0,01 έως 12,89 Ghz
				Δείτε 5	DB	Σε 12,89 έως 15,7 Ghz
		6.3				Σε 15,7 έως 19 Ghz
Λειτουργούν περιθώριο καναλιών	COM	3			DB

Ρυθμιστική συμμόρφωση

Χαρακτηριστικό γνώρισμα	Μέθοδος δοκιμής	Απόδοση
Ηλεκτροστατική απαλλαγή (ESD) στις ηλεκτρικές καρφίτσες	Mil-STD-883C μέθοδος 3015,7	Κατηγορία 1 (βολτ >2000)
Ηλεκτρομαγνητική παρέμβαση (EMI)	Κατηγορία Ψ της FCC	Υποχωρητικός με τα πρότυπα
	Κατηγορία Ψ CENELEC EN55022
	Κατηγορία Ψ CISPR22 ITE
Ασυλία RF (RFI)	Iec61000-4-3	Χαρακτηριστικά μην παρουσιάστε καμία μετρήσιμη επίδραση από έναν τομέα 10V/m που σκουπίζεται από 80 σε 1000MHz
Συμμόρφωση RoHS	Η οδηγία 2011/65/EU RoHS και αυτό είναι τροποποίηση οδηγίες 6/6	RoHS 6/6 υποχωρητικό

Καθορισμός λειτουργίας καρφιτσών

Καρφίτσα	Λογική	Σύμβολο	Περιγραφή
1		VeeT	Έδαφος συσκευών αποστολής σημάτων ενότητας
2	Lvttl-ο	Tx_Fault	Ελάττωμα συσκευών αποστολής σημάτων ενότητας
3	Lvttl-Ι	Tx_Disable	Η συσκευή αποστολής σημάτων θέτει εκτός λειτουργίας Κλεισίματα την παραγωγή λέιζερ συσκευών αποστολής σημάτων
4	Lvttl-I/O	SDA	2-wire γραμμή στοιχείων τμηματικών διεπαφών (όπως νεαρός δικυκλιστής-DEF2 σε INF-8074i)
5	Lvttl-I/O	SCL	2-wire ρολόι τμηματικών διεπαφών (όπως νεαρός δικυκλιστής-DEF1 σε INF-8074i)
6		Mod_ABS	Η ενότητα απούσα, συνδεμένος με VeeT ή στρέφει στην ενότητα
7	Lvttl-Ι	RS0	Το ποσοστό επιλέγει 0, ελέγχει προαιρετικά το δέκτη ενότητας SFP+
8	Lvttl-ο	Rx_LOS	Απώλεια δεκτών ένδειξης σημάτων (σε FC που υποδεικνύεται ως Rx_LOS και σε Ethernet που υποδεικνύεται ως σήμα ανιχνεύστε)
9	Lvttl-Ι	RS1	Το ποσοστό επιλέγει 1, ελέγχει προαιρετικά τη συσκευή αποστολής σημάτων ενότητας SFP+
10		Στρέψτε	Έδαφος δεκτών ενότητας
11		Στρέψτε	Έδαφος δεκτών ενότητας
12	Cml-ο	RD-	Δέκτης παραγωγή στοιχείων
13	Cml-ο	RD+	Μη-δέκτης παραγωγή στοιχείων
14		Στρέψτε	Έδαφος δεκτών ενότητας
15		VccR	Δέκτης 3,3 ενότητας ανεφοδιασμός Β
16		VccT	Συσκευή αποστολής σημάτων 3,3 ενότητας ανεφοδιασμός Β
17		VeeT	Έδαφος συσκευών αποστολής σημάτων ενότητας
18	Cml-Ι	TD+	Μη-συσκευή αποστολής σημάτων εισαγωγή στοιχείων
19	Cml-Ι	Το TD	Συσκευή αποστολής σημάτων εισαγωγή στοιχείων
20		VeeT	Έδαφος συσκευών αποστολής σημάτων ενότητας

Μηχανικές προδιαγραφές

Ο συνδετήρας είναι συμβατός με την προδιαγραφή sff-8432.

Καλώδιο SFP28 DAC, συμβατό σύστημα της Cisco καλωδίων Twinax χαλκού της 3M 25G 0

Διαταγή των πληροφοριών

Αριθμός μερών	Περιγραφή
OLSP02XC-CDM3	SFP28, μέχρι 25,781 Gb/s, χάλκινο καλώδιο, 0~70℃, 3M

ετικέτα:

Τόπος καταγωγής:	Κίνα
Μάρκα:	OLKOPTO
Πιστοποίηση:	CE, RoHS, FCC, FDA, UL, EMC, ISO9001
Αριθμό μοντέλου:	OLSP02XC-CNM3

Ποσότητα παραγγελίας min:	1 PC
Τιμή:	negotiable
Συσκευασία λεπτομέρειες:	1pc/foil τσάντα
Χρόνος παράδοσης:	3-6 εργάσιμες ημέρες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	80-120k το μήνα

Αριθμός μερών της Cisco:	SFP-h25g-CU3M	Τύπος μορφής:	SFP28 έως SFP28
Ποσοστό στοιχείων:	25g	AWG καλωδίων:	30AWG
Υλικό σακακιών:	PVC	Σειρά θερμοκρασίας:	0~ 70 °C
Υψηλό φως:	Καλώδια Twinax χαλκού , 25G καλώδια Twinax χαλκού , καλώδια Twinax χαλκού της 3M
