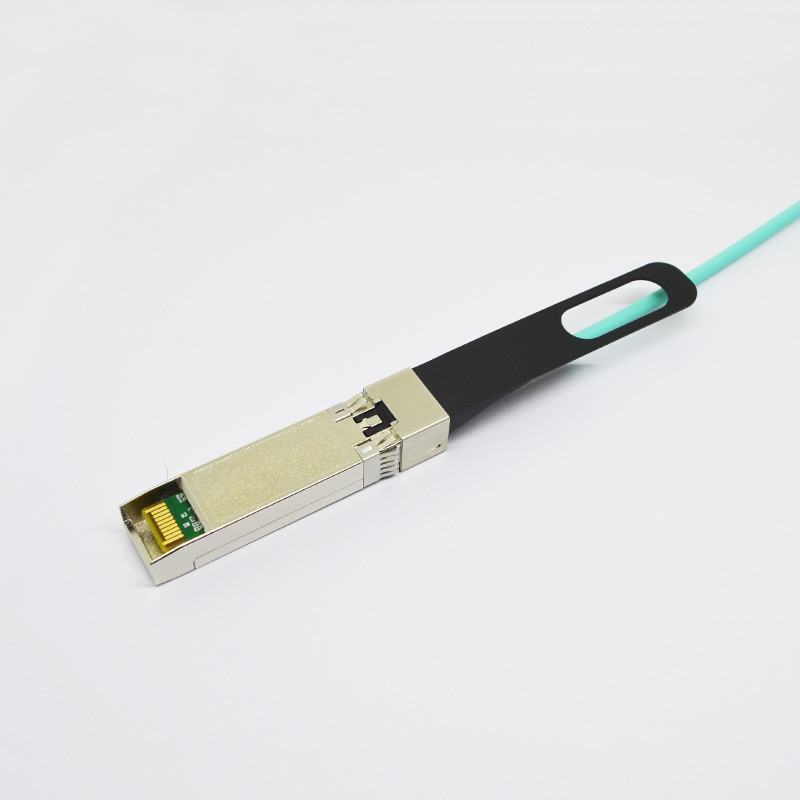

Εγκεκριμένο το FDA μέταλλο ξεμπλοκαρίσματος καλωδίων 25G AOC ινών SFP28 ενεργό εσωκλείει

25G SFP28 ενεργά δίκτυα 25g-jnp-AOC ιουνιπέρων οπτικών καλωδίων συμβατά

Περιγραφή:

συμβατός ιουνίπερος οπτικών καλωδίων 25G SFP28 ο ενεργός (25g-jnp-AOC) είναι ένα προϊόν για να εξυπηρετήσει τις εφαρμογές 25Gb Ethernet. Έχει ως σκοπό να επιτρέψει τα σχέδια εξοπλισμού 25G με την πολύ υψηλή πυκνότητα λιμένων βασισμένα στην ηλεκτρική και μηχανική προδιαγραφή.

Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)

Παράμετρος	Σύμβολο	Ελάχιστος.	Τύπος	Μέγιστο.	Μονάδα	Σημείωση
Συσκευή αποστολής σημάτων
Λειτουργούν μήκος κύματος	λ	840	850	860	NM
Οπτικό μάτι παραγωγής	Υποχωρητικός με IEEE 0802.3ae
Δέκτης
Λειτουργούν μήκος κύματος		840		860	NM
Το ενεργό καλώδιο εισήγαγε τα ηλεκτρικά χαρακτηριστικά
Διαφορική τάση εισαγωγής στοιχείων	Vih-VIL	200		1600	mVpp	1
Διαφορική σύνθετη αντίσταση εισαγωγής	RIN	90	100	110	Ω
TX-θέστε εκτός λειτουργίας το τάση-χαμηλότατο σημείο εισαγωγής	VIL	0		0,8	Β	2
TX-θέστε εκτός λειτουργίας το τάση-μέγιστο σημείο εισαγωγής	VIH	2.0		VCC	Β	2
Παραγωγή TX-ελαττωμάτων τάση-χαμηλή	Ένταση	0		0,8	Β	3
Παραγωγή TX-ελαττωμάτων τάση-υψηλή	VOH	2.0		VCC	Β	3
Ενεργά ηλεκτρικά χαρακτηριστικά παραγωγής καλωδίων
Διαφορική τάση παραγωγής στοιχείων	VOH- Ένταση	400		800	MV	1
Διαφορική παραγωγή Σύνθετη αντίσταση	ΚΑΤΑΤΡΟΠΩΣΗ	90	100	110	Ω
Los-βεβαιωμένη παραγωγή Τάση-χαμηλός	Ένταση	0		0,8	Β	3
Παραγωγή Los-Deasserted Τάση-υψηλός	VOH	2.0		VCC	Β	3

Καρφίτσα Defintion και λειτουργίες

Καρφίτσα	Σύμβολο	Όνομα/περιγραφή
1	VEET [1]	Έδαφος συσκευών αποστολής σημάτων
2	Tx_FAULT [2]	Ελάττωμα συσκευών αποστολής σημάτων
3	Tx_DIS [3]	Η συσκευή αποστολής σημάτων θέτει εκτός λειτουργίας. Η παραγωγή λέιζερ καθιστούσε ανίκανη υψηλός ή ανοικτός
4	SDA [2]	2-wire γραμμή στοιχείων τμηματικών διεπαφών
5	SCL [2]	2-wire γραμμή ρολογιών τμηματικών διεπαφών
6	MOD_ABS [4]	Ενότητα απούσα. Στηριγμένος μέσα στην ενότητα
7	RS0 [5]	Το ποσοστό επιλέγει 0
8	RX_LOS [2]	Απώλεια ένδειξης σημάτων. Η λογική 0 δείχνει την κανονική λειτουργία
9	RS1 [5]	Το ποσοστό επιλέγει 1
10	ΣΤΡΕΨΤΕ [1]	Έδαφος δεκτών
11	ΣΤΡΕΨΤΕ [1]	Έδαφος δεκτών
12	RD-	Δέκτης ΣΤΟΙΧΕΙΑ έξω. Εναλλασσόμενο ρεύμα που συνδέεται
13	RD+	ΣΤΟΙΧΕΙΑ δεκτών έξω. Εναλλασσόμενο ρεύμα που συνδέεται
14	ΣΤΡΕΨΤΕ [1]	Έδαφος δεκτών
15	VCCR	Παροχή ηλεκτρικού ρεύματος δεκτών
16	VCCT	Παροχή ηλεκτρικού ρεύματος συσκευών αποστολής σημάτων
17	VEET [1]	Έδαφος συσκευών αποστολής σημάτων
18	TD+	ΣΤΟΙΧΕΙΑ συσκευών αποστολής σημάτων μέσα. Εναλλασσόμενο ρεύμα που συνδέεται
19	Το TD	Συσκευή αποστολής σημάτων ΣΤΟΙΧΕΙΑ μέσα. Εναλλασσόμενο ρεύμα που συνδέεται
20	VEET [1]	Έδαφος συσκευών αποστολής σημάτων

Σημειώσεις:

1. Το έδαφος κυκλωμάτων ενότητας είναι απομονωμένο από το έδαφος πλαισίων ενότητας μέσα στην ενότητα.

2. Πρέπει να σηκωθείτε με 4.7k – ωμ 10k στον πίνακα οικοδεσποτών σε μια τάση μεταξύ 3.15Vand 3.6V.

3. Το Tx_Disable είναι μια επαφή εισαγωγής με 4,7 kΩ σε 10 kΩ pullup σε VccT μέσα στην ενότητα.

4. Το Mod_ABS συνδέεται με VeeT ή στρέφει στην ενότητα SFP28. Ο οικοδεσπότης μπορεί να τραβήξει αυτήν την επαφή μέχρι Vcc_Host με έναν αντιστάτη στη σειρά 4,7 kΩ to10 kΩ.Mod_ABS είναι βεβαιωμένος «υψηλός» όταν η ενότητα SFP28 είναι φυσικά απούσα από μια αυλάκωση οικοδεσποτών.

5. RS0 και RS1 είναι εισαγωγές ενότητας και τραβιέται χαμηλά σε VeeT με > 30 αντιστάτες kΩ στην ενότητα.

Απόλυτες μέγιστες εκτιμήσεις

Παράμετρος	Σύμβολο	Ελάχιστος.	Μέγιστο.	Μονάδα	Σημείωση
Τάση ανεφοδιασμού	Vcc	-0.5	3.6	Β
Θερμοκρασία αποθήκευσης	TS	-40	75	°C
Σχετική υγρασία	RH	5	85	%

Σημείωση: Η πίεση παραπάνω από τις μέγιστες απόλυτες εκτιμήσεις μπορεί να προκαλέσει τη μόνιμη ζημία στον πομποδέκτη.

Γενικά λειτουργούντα χαρακτηριστικά

Παράμετρος	Σύμβολο	Ελάχιστος.	Τύπος	Μέγιστο.	Μονάδα	Σημείωση
Ποσοστό στοιχείων	Ο ΔΡ	8.5	25,781		Gb/s
Τάση ανεφοδιασμού	Vcc	3.13	3.3	3.47	Β
Ρεύμα ανεφοδιασμού	Icc₅			300	μΑ
Λειτουργούντα Temp περίπτωσης.	TC	0		70	°C

Εφαρμογές

* εφαρμογές 25G AOC SFP28

* βάση-SR Etherne 25G

ετικέτα:

Τόπος καταγωγής:	Shenzhen ΚΙΝΑ
Μάρκα:	OLKOPTO
Πιστοποίηση:	RoHS FCC CE GS UL FDA etc
Αριθμό μοντέλου:	Olsp82xa-CDMXX

Ποσότητα παραγγελίας min:	1pc
Συσκευασία λεπτομέρειες:	Μεμονωμένο συσκευασία ή 10pcs/pallet ή 20pcs/pallet
Χρόνος παράδοσης:	3-5 εργάσιμες ημέρες
Όροι πληρωμής:	T/T ή δίκτυο 30 ημέρες
Δυνατότητα προσφοράς:	80-120k το μήνα

Τύπος συνδετήρων:	SFP28 έως SFP28	Συμβατό σύστημα ιουνιπέρων:	Jnp-25g-AOC
Ποσοστό στοιχείων:	25Gbps	Μήκος:	1~30m (προαιρετικός)
Χαμηλής ισχύος κατανάλωση:	<1.0W	Θερμοκρασία:	0 έως 70°C
Υψηλό φως:	καλώδιο ξεμπλοκαρίσματος 25G AOC , Καλώδιο ξεμπλοκαρίσματος SFP28 AOC , Το μέταλλο εσωκλείει το ενεργό οπτικό καλώδιο AOC
