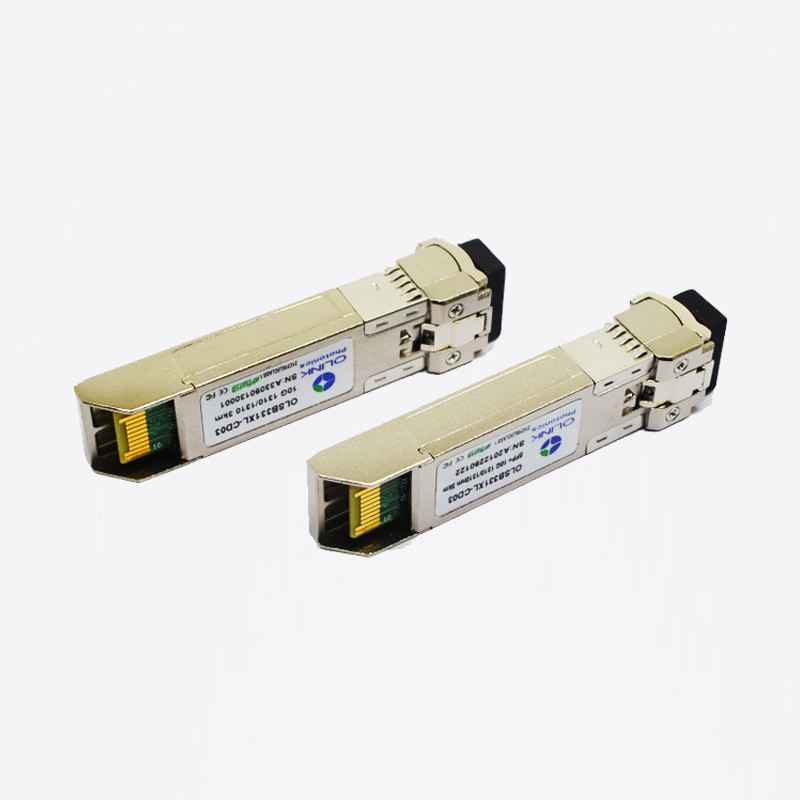

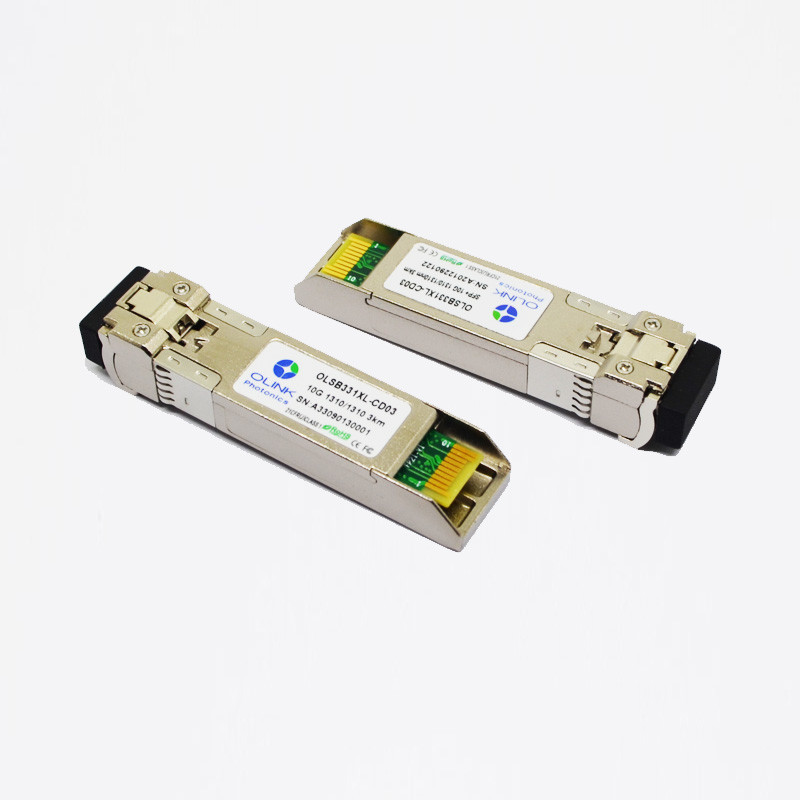

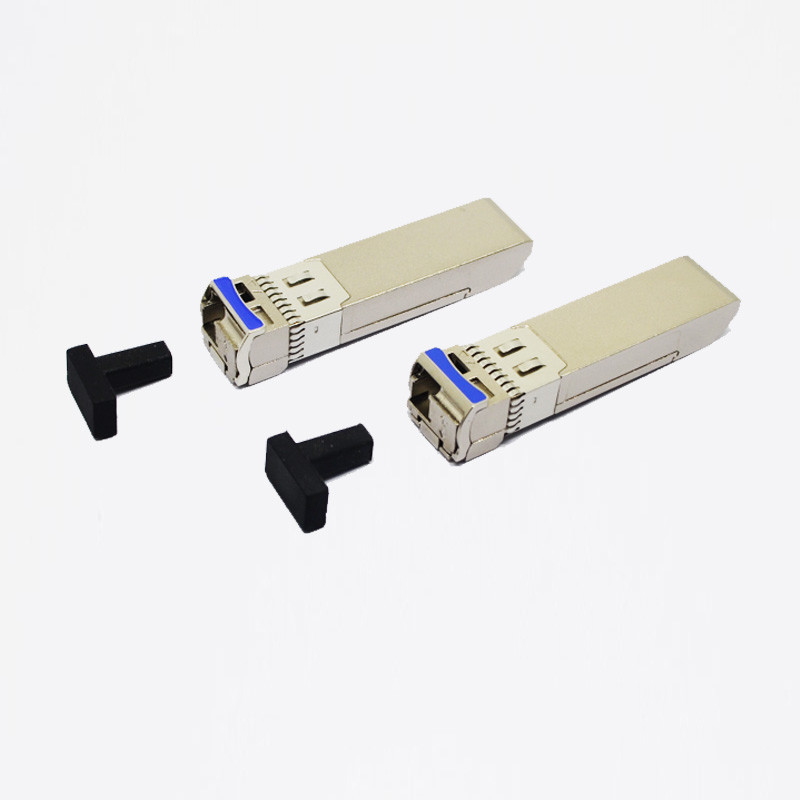

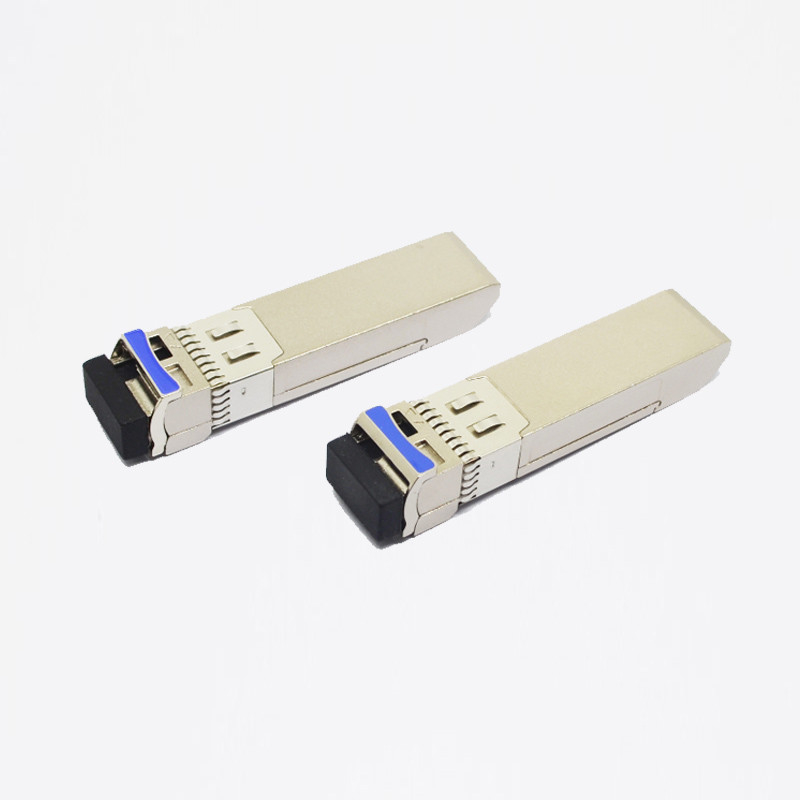

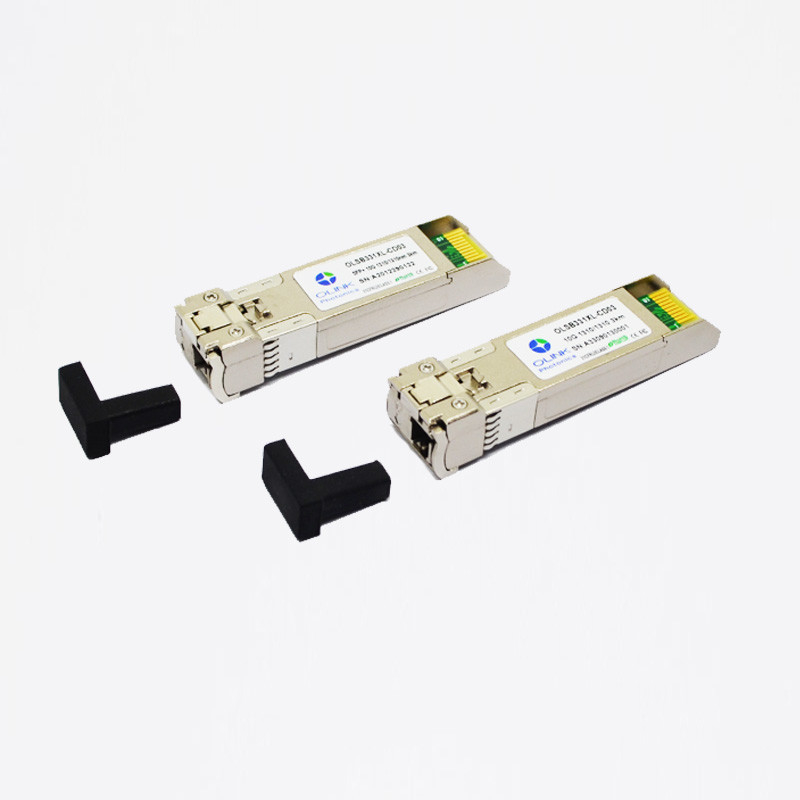

Υποχωρητική 10Gb/s SFP+ αμφίδρομη προσιτότητα πομποδεκτών 1310nm/1310nm 3km RoHS
Χαρακτηριστικά γνωρίσματα προϊόντων
●Υποστηρίξεις 9,95 στα ποσοστά δυαδικών ψηφίων 11.3Gb/s
●Μονοκατευθυντικός συνδετήρας LC
●Καυτό pluggable ίχνος SFP+
●Μη ψυχόμενη συσκευή αποστολής σημάτων 1310nm DFB, φωτοανιχνευτής ΚΑΡΦΙΤΣΏΝ 1310nm
●Εφαρμόσιμος για τη σύνδεση 3km SMF
●Χαμηλής ισχύος κατανάλωση, < 1="">
●Ψηφιακή διαγνωστική διεπαφή οργάνων ελέγχου
●Οπτική διεπαφή υποχωρητική IEEE 802.3ae 10gbase-LR
●Ηλεκτρική διεπαφή υποχωρητική σε sff-8431
●Λειτουργούσα θερμοκρασία περίπτωσης:
Commerical: 0 έως 70 °C
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Τάση ανεφοδιασμού |
Vcc |
-0.5 |
4.0 |
Β |
|
| Θερμοκρασία αποθήκευσης |
TS |
-40 |
85 |
°C |
|
| Σχετική υγρασία |
RH |
0 |
85 |
% |
|
Σημείωση: Η πίεση παραπάνω από τις μέγιστες απόλυτες εκτιμήσεις μπορεί να προκαλέσει τη μόνιμη ζημία στον πομποδέκτη.
Γενικά λειτουργούντα χαρακτηριστικά
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Ποσοστό στοιχείων |
Ο ΔΡ |
|
10.3125 |
|
Gb/s |
|
| Τάση ανεφοδιασμού |
Vcc |
3.13 |
3.3 |
3.47 |
Β |
|
| Ρεύμα ανεφοδιασμού |
Icc5 |
|
|
400 |
μΑ |
|
| Λειτουργούντα Temp περίπτωσης. |
TC |
0 |
|
70 |
°C |
|
Ηλεκτρικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = Β 0 έως 70 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Συσκευή αποστολής σημάτων |
| Διαφορική ταλάντευση εισαγωγής στοιχείων |
VIN, PP |
120 |
|
820 |
mVpp |
1 |
| Διαβιβάστε θέτει εκτός λειτουργίας την τάση |
VD |
Vcc-0,8 |
|
Vcc |
Β |
|
| Διαβιβάστε επιτρέπει την τάση |
VEN |
Vee |
|
Vee+0.8 |
| Διαφορική σύνθετη αντίσταση εισαγωγής |
Rin |
|
100 |
|
Ω |
|
| Δέκτης |
| Διαφορική ταλάντευση παραγωγής στοιχείων |
Vout, PP |
340 |
650 |
800 |
mVpp |
2 |
| Χρόνος ανόδου παραγωγής και χρόνος πτώσης |
TR, TF |
28 |
|
|
CP |
3 |
| Los που βεβαιώνεται |
VLOS_F |
Vcc-0,8 |
|
Vcc |
Β |
4 |
| Los de-που βεβαιώνεται |
VLOS_N |
Vee |
|
Vee+0.8 |
Β |
4 |
Σημειώσεις:
1. Συνδεμένος άμεσα με τις καρφίτσες εισαγωγής στοιχείων TX. Σύζευξη εναλλασσόμενου ρεύματος από τις καρφίτσες στο ολοκληρωμένο κύκλωμα οδηγών λέιζερ.
2. Στη διαφορική λήξη 100Ω.
3. 20 – 80%. Μετρημένος με το σχέδιο πινάκων δοκιμής συμμόρφωσης ενότητας και δοκιμής της OMA. Η χρήση της ακολουθίας τεσσάρων 1 και τεσσάρων 0's στο PRBS 9 είναι μια αποδεκτή εναλλακτική λύση.
4. Το Los είναι μια ανοικτή παραγωγή συλλεκτών. Πρέπει να σηκωθείτε με 4.7kΩ – 10kΩ στον πίνακα οικοδεσποτών. Η κανονική λειτουργία είναι λογική 0 η απώλεια σήματος είναι λογική 1.
Εφαρμογές
●10gbase-LR σε 10.3125Gbps
●10gbase-LW σε 9.953Gbps
●Άλλη οπτική σύνδεση
