10πομποδέκτης0GBASE-ER4QSFP281310nm40km, γενικόσυμβατό σύστημα

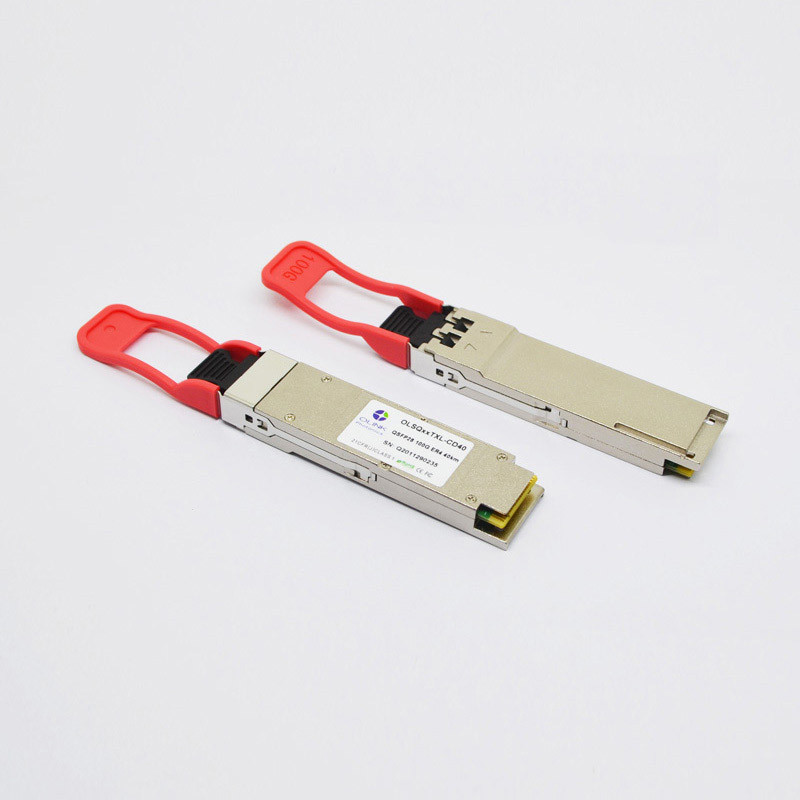

Γενικό 100G QSFP28 1310nm 40km
Αυτό το olsqxxtxl-CD40 παρέχει μια χαμηλού κόστους 100GBASE-ER4 QSFP28 αντικατάσταση πομποδεκτών τρίτων που λειτουργεί με τη γενική οπτική qsfp-100g-ER4. Αυτή η ταχύτητα και 40km υποστήριξης 100Gbps πομποδεκτών QSFP28 συνδέουν την απόσταση πέρα από την ενιαία ίνα τρόπου. Είναι κατάλληλο για τη συνδετικότητα ινών στα κέντρα δεδομένων, τα δίκτυα υπολογιστών υψηλής απόδοσης, τον επιχειρηματικό πυρήνα, τα στρώματα διανομής, και τις εφαρμογές φορέων παροχής υπηρεσιών.
Χαρακτηριστικά γνωρίσματα
• Συμβατή αντικατάσταση τρίτου για το γενικό πομποδέκτη 100GBASE-ER4 QSFP28
• QSFP28 MSA υποχωρητικό
• Υποχωρητικός με sff-8665 και sff-8679
• Περίφραξη μετάλλων για τη χαμηλότερη EMI
• Ενσωματωμένες ψηφιακές διαγνωστικές λειτουργίες για το σε πραγματικό χρόνο όργανο ελέγχου
• RoHS υποχωρητικό και αμόλυβδο
Ηλεκτρικά χαρακτηριστικά (τοπ =0~70℃, Vcc=3.14~3.47V)
(Δοκιμασμένος υπό τους συνιστώμενους λειτουργούντες όρους, εκτός αν αναφέρεται διαφορετικά)
| Παράμετρος |
Σύμβολο |
Λ. |
Τύπος |
Max |
Μονάδα |
Σημειώσεις |
| Συσκευή αποστολής σημάτων |
| Κάνοντας σήμα ποσοστό ανά πάροδο |
DRPL |
25.78125 ± 100 PPM |
Gb/s |
|
| Διαφορική επιστροφής απώλεια εισαγωγής (λ.) |
RLd (φ) |
9.5 – 0.37f, 0.01≤f<8>
4.75 – 7.4log10 (f/14), 8 ≤f<19>
|
DB |
|
|
Διαφορικό στην κοινή εισαγωγή τρόπου
επιστροφής απώλεια (λ.)
|
RLdc (φ) |
22-20 (f/25.78), 0.01≤f<12>
15-6 (f/25.78), 12.89≤f<19>
|
DB |
|
| Διαφορικός κακός συνδυασμός λήξης |
TM |
|
|
10 |
% |
|
| Πλάτος ματιών |
EW |
|
|
0,46 |
UI |
|
| Εφαρμοσμένο ημιτονοειδές jitter PK-PK |
Ppj |
Ανά IEEE 802.3bm |
|
|
| Ύψος ματιών |
EH |
|
95 |
|
MV |
|
| Τάση ΣΥΝΕΧΟΥΣ κοινή τρόπου |
DCv |
-350 |
|
2850 |
MV |
|
| Δέκτης |
| Κάνοντας σήμα ποσοστό ανά πάροδο |
DRPL |
25.78125 ± 100 PPM |
Gb/s |
|
| Διαφορική ταλάντευση παραγωγής στοιχείων |
Vout, PP |
400 |
|
800 |
MV |
|
| Πλάτος ματιών |
EW |
0,57 |
|
|
UI |
|
| Κάθετη περάτωση ματιών |
|
|
|
5.5 |
DB |
|
| Διαφορική επιστροφής απώλεια παραγωγής (λ.) |
RLd (φ) |
9.5 – 0.37f, 0.01≤f<8>
4.75 – 7.4log10 (f/14), 8 ≤f<19>
|
DB |
|
|
Κοινή έως διαφορική επιστροφής απώλεια τρόπου conver- sion (λ.)
|
RLdc (φ) |
22-20 (f/25.78), 0.01≤f<12>
15-6 (f/25.78), 12.89≤f<19>
|
DB |
|
| Διαφορικός κακός συνδυασμός λήξης |
TM |
|
|
10 |
% |
|
| Χρόνος μετάβασης, 20% σε 80% |
TR, TF |
12 |
|
|
CP |
|
Σημειώσεις:
1.20%~80%
Οπτικά χαρακτηριστικά (τοπ =0~70℃, Vcc=3.14~3.47V)
(Δοκιμασμένος υπό τους συνιστώμενους λειτουργούντες όρους, εκτός αν αναφέρεται διαφορετικά)
| Παράμετρος |
Σύμβολο |
Μονάδα |
Λ. |
Τύπος |
Max |
Σημειώσεις |
| Συσκευή αποστολής σημάτων |
| Κάνοντας σήμα ποσοστό, κάθε πάροδος |
|
Gb/s |
25.78125 ±100 PPM |
1 |
| Τεσσάρων λωρίδων σειρά μήκους κύματος |
λ1 |
NM |
1294.53 |
1295.56 |
1296.59 |
|
| λ2 |
1299.02 |
1300.05 |
1301.09 |
|
| λ3 |
1303.54 |
1304.58 |
1305.63 |
|
| λ4 |
1308.09 |
1309.14 |
1310.19 |
|
| Συνολική δύναμη έναρξης |
Ικτάλουρος |
dBm |
|
|
10.5 |
|
| Μέση δύναμη έναρξης, κάθε πάροδος |
Pavg |
dBm |
-2.9 |
|
4.5 |
2,7 |
| Οπτικό εύρος διαμόρφωσης, κάθε πάροδος (OMA) |
OMA |
dBm |
0,1 |
|
4.5 |
|
| Αναλογία εξάλειψης |
ER |
DB |
7 |
|
|
|
| Αναλογία καταστολής δευτερεύων-τρόπου |
SMSR |
DB |
30 |
|
|
|
|
Μέση δύναμη έναρξης ΜΑΚΡΙΑ
συσκευή αποστολής σημάτων, ανά πάροδο
|
POFF |
dBm |
|
|
-30 |
|
| Οπτική ανοχή επιστροφής απώλειας |
|
DB |
|
|
20 |
|
| Συντελεστής ανάκλασης συσκευών αποστολής σημάτων |
|
DB |
|
|
– 12 |
|
| Μάσκα ματιών συσκευών αποστολής σημάτων {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
3 |
| Δέκτης |
| Λάβετε το ποσοστό για κάθε πάροδο |
|
Gb/s |
25.78125 ±100 PPM |
4 |
| Τεσσάρων λωρίδων σειρά μήκους κύματος |
λ1 |
NM |
1294.53 |
1295.56 |
1296.59 |
|
| λ2 |
1299.02 |
1300.05 |
1301.09 |
|
| λ3 |
1303.54 |
1304.58 |
1305.63 |
|
| λ4 |
1308.09 |
1309.14 |
1310.19 |
|
| Η υπερφόρτωση εισήγαγε την οπτική δύναμη |
Pmax |
dBm |
-1 |
|
|
|
|
Ο μέσος όρος λαμβάνει τη δύναμη για κάθε μια
Πάροδος
|
Καρφίτσα |
dBm |
-20.9 |
|
-4.9 |
5,7 |
| Ευαισθησία δεκτών (OMA) ανά πάροδο |
Psens1 |
dBm |
|
|
-18.6 |
|
| Τονισμένη ευαισθησία (OMA) ανά πάροδο |
Psens2 |
dBm |
|
|
-16.6 |
6 |
| Επιστροφής απώλεια |
RL |
DB |
-26 |
|
|
|
| Ηλεκτρική 3dB ανώτερη συχνότητα διακοπών δεκτών, ανά πάροδο |
|
Ghz |
|
|
31 |
|
| Το Los de-βεβαιώνει |
Pd |
dBm |
|
|
-24 |
|
| Το Los βεβαιώνει |
PA |
dBm |
-26 |
|
|
|
| Υστέρηση απώλειας |
Pd-PA |
dBm |
|
2 |
|
|
Σημειώσεις:
1. Η συσκευή αποστολής σημάτων αποτελείται από 4 λέιζερ που λειτουργούν σε 25.78Gb/s κάθε ένα.
2. Η ελάχιστη αξία είναι πληροφοριακή.
3. Αναλογία 5x10-5 χτυπήματος.
4. Ο δέκτης αποτελείται από 4 φωτοανιχνευτές που λειτουργούν σε 25.78Gb/s κάθε ένα.
5. Η ελάχιστη αξία είναι πληροφοριακή, είναι ίση με ελάχιστο TxOMA με το άπειρο ER και την ανώτατη απώλεια εισαγωγής καναλιών.
6. SRS μετριέται με την κάθετη ποινική ρήτρα περάτωσης ματιών 1,8 DB ανώτατων, J2 0,30 UI, και J9 0,47 UI.
7. Η αξία δύναμης και η ακρίβεια δύναμης είναι με όλα τα κανάλια επάνω.
Σημείωση: Κατά τη χρησιμοποίηση αυτού του πομποδέκτη 100G QSFP28 ER4 στη μετάδοση κοντός-απόστασης, παρακαλώ προσθέστε έναν εξασθενητή ινών LC (≥9dB) για να αποφύγετε τη ζημία και την υπερφόρτωση δεκτών.
