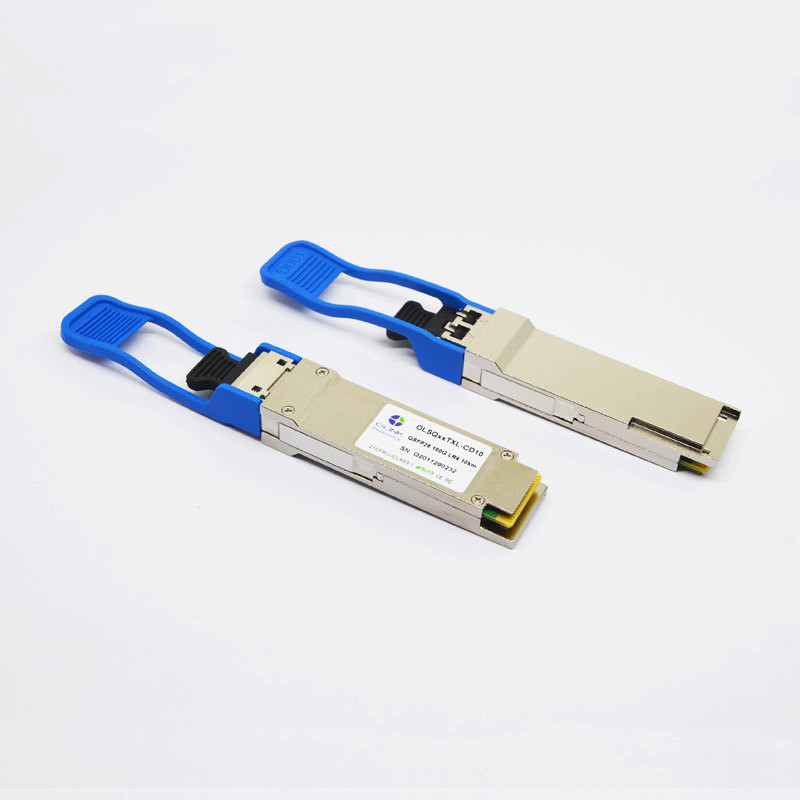

Συμβατός 100GBASE-LR4 QSFP28 οπτικός πομποδέκτης της Cisco qsfp-100g-lr4-s (SMF, 1295~1310nm, LC, 10km, DOM)
100G QSFP28 1310nm 10km
Αυτός ο πομποδέκτης 100GBASE-LR4 QSFP28 είναι συμβατός με το δικτυακό εξοπλισμό και το αντίτιμο της Cisco στη Cisco qsfp-100g-lr4-s. Είναι κατάλληλο για τις μεγάλες αποστάσεις και προσφέρει έναν ιδιαίτερα οικονομικώς αποδοτικό τρόπο να καθιερωθεί μια συνδετικότητα συνδέσεων 100 Gigabit μεταξύ των συσκευών που χρησιμοποιούν τους λιμένες QSFP28. Το συμβατό qsfp-100g-lr4-s μετατρέπει 4 εισαγμένα κανάλια των ηλεκτρικών στοιχείων 25Gb/s σε 4 κανάλια WDM του τοπικού LAN των οπτικών σημάτων και τα πολλαπλασιάζει έπειτα σε ένα ενιαίο κανάλι για την οπτική μετάδοση 100Gb/s. Ο πομποδέκτης υποστηρίζει τα μήκη συνδέσεων μέχρι 10km πέρα από τη single-mode ίνα (SMF) στο μήκος κύματος που διευκρινίζεται μεταξύ 1295nm και 1310nm χρησιμοποιώντας έναν διπλό συνδετήρα LC.
Χαρακτηριστικά γνωρίσματα
• Λειτουργικά ίδιος με τη Cisco qsfp-100g-lr4-s
• Μέχρι το ποσοστό στοιχείων 26Gb/s ανά κανάλι
• QSFP28 MSA υποχωρητικό
• Μέχρι 10km στην ενιαία ίνα τρόπου
• Ενιαία παροχή ηλεκτρικού ρεύματος 3.3V
• Μέγιστη κατανάλωση ισχύος 3.5W
• Διπλός οπτικός συνδετήρας LC
• Ενσωματωμένη ψηφιακή διαγνωστική λειτουργία
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Τάση ανεφοδιασμού |
Vcc |
-0.5 |
3.6 |
Β |
|
| Θερμοκρασία αποθήκευσης |
TS |
-40 |
85 |
°C |
|
| Σχετική υγρασία |
RH |
0 |
85 |
% |
|
| Κατώτατο όριο ζημίας Rx, ανά πάροδο |
PRdmg |
5.5 |
|
dBm |
|
Σημείωση: Η πίεση παραπάνω από τις μέγιστες απόλυτες εκτιμήσεις μπορεί να προκαλέσει τη μόνιμη ζημία στον πομποδέκτη.
Οπτικά χαρακτηριστικά (τοπ =0~70℃, Vcc=3.14~3.47V)
(Δοκιμασμένος υπό τους συνιστώμενους λειτουργούντες όρους, εκτός αν αναφέρεται διαφορετικά)
| Παράμετρος |
Σύμβολο |
Μονάδα |
Λ. |
Τύπος |
Max |
Σημειώσεις |
| Συσκευή αποστολής σημάτων |
| Κάνοντας σήμα ποσοστό, κάθε πάροδος |
|
Gb/s |
25.78125 ±100 PPM |
1 |
| Τεσσάρων λωρίδων σειρά μήκους κύματος |
λ1 |
NM |
1294.53 |
1295.56 |
1296.59 |
|
| λ2 |
1299.02 |
1300.05 |
1301.09 |
|
| λ3 |
1303.54 |
1304.58 |
1305.63 |
|
| λ4 |
1308.09 |
1309.14 |
1310.19 |
|
| Συνολική δύναμη έναρξης |
Ικτάλουρος |
dBm |
|
|
10.5 |
|
| Μέση δύναμη έναρξης, κάθε πάροδος |
Pavg |
dBm |
-4.5 |
|
4.5 |
2,7 |
| Οπτικό εύρος διαμόρφωσης, κάθε πάροδος (OMA) |
OMA |
dBm |
-1.3 |
|
4.5 |
|
| Αναλογία εξάλειψης |
ER |
DB |
4 |
|
|
|
| Αναλογία καταστολής δευτερεύων-τρόπου |
SMSR |
DB |
30 |
|
|
|
|
Μέση δύναμη έναρξης ΜΑΚΡΙΑ
συσκευή αποστολής σημάτων, ανά πάροδο
|
POFF |
dBm |
|
|
-30 |
|
| Οπτική ανοχή επιστροφής απώλειας |
|
DB |
|
|
20 |
|
| Συντελεστής ανάκλασης συσκευών αποστολής σημάτων |
|
DB |
|
|
– 12 |
|
| Μάσκα ματιών συσκευών αποστολής σημάτων {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
3 |
| Δέκτης |
| Λάβετε το ποσοστό για κάθε πάροδο |
|
Gb/s |
25.78125 ±100 PPM |
4 |
| Τεσσάρων λωρίδων σειρά μήκους κύματος |
λ1 |
NM |
1294.53 |
1295.56 |
1296.59 |
|
| λ2 |
1299.02 |
1300.05 |
1301.09 |
|
| λ3 |
1303.54 |
1304.58 |
1305.63 |
|
| λ4 |
1308.09 |
1309.14 |
1310.19 |
|
| Η υπερφόρτωση εισήγαγε την οπτική δύναμη |
Pmax |
dBm |
5.5 |
|
|
|
|
Ο μέσος όρος λαμβάνει τη δύναμη για κάθε μια
Πάροδος
|
Καρφίτσα |
dBm |
-10.6 |
|
4.5 |
5,7 |
| Ευαισθησία δεκτών (OMA) ανά πάροδο |
Psens1 |
dBm |
|
|
-11.3 |
|
| Τονισμένη ευαισθησία (OMA) ανά πάροδο |
Psens2 |
dBm |
|
|
-6.8 |
6 |
| Επιστροφής απώλεια |
RL |
DB |
-26 |
|
|
|
| Ηλεκτρική 3dB ανώτερη συχνότητα διακοπών δεκτών, ανά πάροδο |
|
Ghz |
|
|
31 |
|
| Το Los de-βεβαιώνει |
Pd |
dBm |
|
|
-11.6 |
|
| Το Los βεβαιώνει |
PA |
dBm |
-23.6 |
|
|
|
| Υστέρηση απώλειας |
Pd-PA |
dBm |
|
2 |
|
|
Σημειώσεις:
1. Η συσκευή αποστολής σημάτων αποτελείται από 4 λέιζερ που λειτουργούν σε 25.78Gb/s κάθε ένα.
2. Η ελάχιστη αξία είναι πληροφοριακή.
3. Αναλογία 5x10-5 χτυπήματος.
4. Ο δέκτης αποτελείται από 4 φωτοανιχνευτές που λειτουργούν σε 25.78Gb/s κάθε ένα.
5. Η ελάχιστη αξία είναι πληροφοριακή, είναι ίση με ελάχιστο TxOMA με το άπειρο ER και την ανώτατη απώλεια εισαγωγής καναλιών.
6. SRS μετριέται με την κάθετη ποινική ρήτρα περάτωσης ματιών 1,8 DB ανώτατων, J2 0,30 UI, και J9 0,47 UI.
7. Η αξία δύναμης και η ακρίβεια δύναμης είναι με όλα τα κανάλια επάνω.
