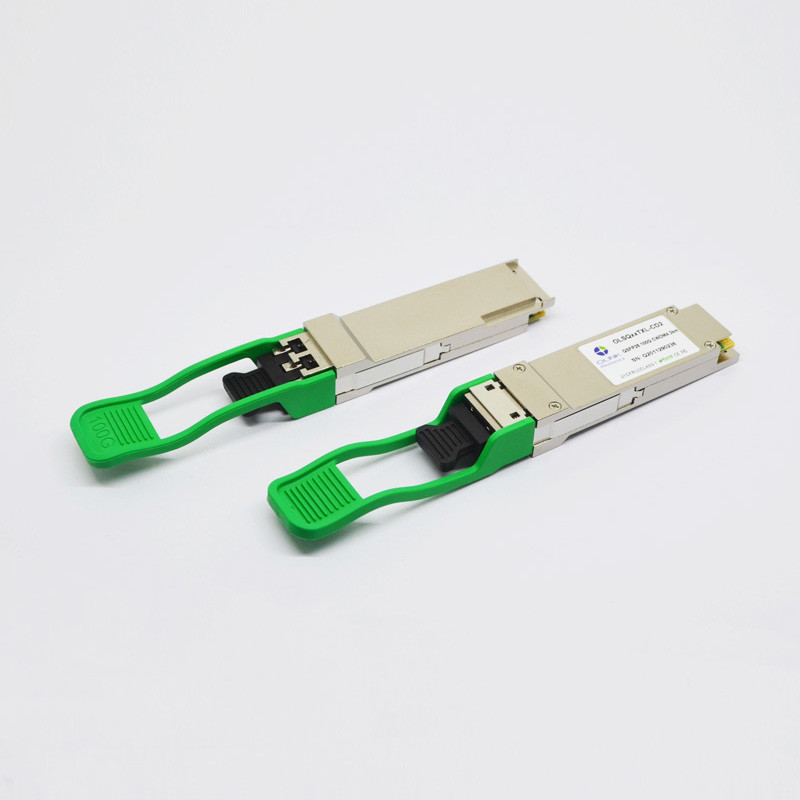

DOM 2km ενότητας πομποδεκτών QSFP28 100G CWDM4 οπτικό συμβατό σύστημα πομποδεκτών MMF Arista
QSFP28 100G CWDM4 2km οπτικοί διακόπτες Arista υποστήριξης DOM ενότητας πομποδεκτών LC MMF
Χαρακτηριστικά γνωρίσματα προϊόντων
●Διπλή οπτική διεπαφή δοχείων LC
●Ενιαία παροχή ηλεκτρικού ρεύματος +3.3V
●Καυτός-pluggable τύπος QSFP28 MSA
●4x25G ηλεκτρική τμηματική διεπαφή
●Σύζευξη εναλλασσόμενου ρεύματος των σημάτων CML
●Συσκευή αποστολής σημάτων: δροσισμένο 4x25Gb/s CWDM TOSA (1271,1291,1311,1331nm)
●Δέκτης: 4x25Gb/s ΚΑΡΦΙΤΣΑ ROSA
●Χαμηλής ισχύος διασκεδασμός (Max: 3.5W)
●Χτισμένος στην ψηφιακή διαγνωστική λειτουργία
●Λειτουργούσα σειρά θερμοκρασίας περίπτωσης: 0℃ σε 70℃
●Υποχωρητικός με 100GBASE
●I2C διεπαφή επικοινωνίας
Εφαρμογές
●100GBASE CWDM4
●Το Infiniband QDR και ΟΔΓ διασυνδέει
●συνδέσεις 100G Datacom
Πρότυπα
●Υποχωρητικός με IEEE 802.3bm caui-4 τη διεπαφή
●Υποχωρητικός με τις προδιαγραφές υλικού QSFP28 MSA
●Υποχωρητικός με CWDM4 MSA
●Υποχωρητικός με RoHS
Λειτουργική περιγραφή
●Olsqxxtxm-CD02 ο οπτικός πομποδέκτης ενσωματώνει τη μετάδοση και λαμβάνει την πορεία επάνω σε μια ενότητα.
●Από την πλευρά μετάδοσης, τέσσερις πάροδοι των τμηματικών ρευμάτων στοιχείων ανακτώνται, ξαναρυθμίζονται, και μεταφέρονται προς τέσσερις οδηγούς λέιζερ, που ελέγχουν τέσσερις CWDM με τα κεντρικά μήκη κύματος ●1271, 1291, 1311, και 1331 NM.
●Τα οπτικά σήματα πολλαπλασιάζονται έπειτα σε μια single-mode ίνα μέσω ενός συνδετήρα βιομηχανικά τυποποιημένων LC.
●Λάβετε την πλευρά, τέσσερις πάροδοι των οπτικών ρευμάτων στοιχείων αποδιαυλώνονται οπτικά από έναν ενσωματωμένο οπτικό αποπολυπλέκτη.
●Κάθε ατμός στοιχείων ανακτάται από έναν ενισχυτή φωτοανιχνευτών και transimpedance ΚΑΡΦΙΤΣΩΝ, ξαναρυθμίζεται, και μεταφέρεται προς έναν οδηγό παραγωγής.
●Αυτή η ενότητα χαρακτηρίζει μια καυτός-pluggable ηλεκτρική διεπαφή, μια χαμηλής ισχύος κατανάλωση, και την τμηματική διεπαφή 2 καλωδίων.
Οπτικά χαρακτηριστικά
(Δοκιμασμένος υπό τους συνιστώμενους λειτουργούντες όρους, εκτός αν αναφέρεται διαφορετικά)
| Παράμετρος |
Σύμβολο |
Μονάδα |
Λ. |
Τύπος |
Max |
Σημειώσεις |
| Συσκευή αποστολής σημάτων |
| Κάνοντας σήμα ποσοστό, κάθε πάροδος |
|
Gb/s |
25.78125 ±100 PPM |
1 |
| Τεσσάρων λωρίδων σειρά μήκους κύματος |
λ1 |
NM |
1264.5 |
1271 |
1277.5 |
|
| λ2 |
1284.5 |
1291 |
1297.5 |
|
| λ3 |
1304.5 |
1311 |
1317.5 |
|
| λ4 |
1324.5 |
1331 |
1337.5 |
|
| Συνολική δύναμη έναρξης |
Ικτάλουρος |
dBm |
|
|
8.5 |
|
| Μέση δύναμη έναρξης, κάθε πάροδος |
Pavg |
dBm |
-6.5 |
|
2.5 |
2 |
| Οπτικό εύρος διαμόρφωσης (OMA), κάθε πάροδος |
POMA |
dBm |
-4.0 |
|
2.5 |
|
| Αναλογία εξάλειψης |
ER |
DB |
3.5 |
|
|
|
| Αναλογία καταστολής δευτερεύων-τρόπου |
SMSR |
DB |
30 |
|
|
|
|
Μέση δύναμη έναρξης ΜΑΚΡΙΑ
συσκευή αποστολής σημάτων, ανά πάροδο
|
POFF |
dBm |
|
|
-30 |
|
| Οπτική ανοχή επιστροφής απώλειας |
|
DB |
|
|
20 |
|
| Συντελεστής ανάκλασης συσκευών αποστολής σημάτων |
|
DB |
|
|
– 12 |
|
| Μάσκα ματιών συσκευών αποστολής σημάτων {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,31, 0,4, 0,45, 0,34, 0,38, 0,4} |
3 |
| Δέκτης |
| Λάβετε το ποσοστό για κάθε πάροδο |
|
Gb/s |
25.78125 ±100 PPM |
4 |
| Τεσσάρων λωρίδων σειρά μήκους κύματος |
λ1 |
NM |
1264.5 |
1271 |
1277.5 |
|
| λ2 |
1284.5 |
1291 |
1297.5 |
|
| λ3 |
1304.5 |
1311 |
1317.5 |
|
| λ4 |
1324.5 |
1331 |
1337.5 |
|
| Η υπερφόρτωση εισήγαγε την οπτική δύναμη |
Pmax |
dBm |
3.5 |
|
|
|
|
Ο μέσος όρος λαμβάνει τη δύναμη για κάθε μια
Πάροδος
|
Καρφίτσα |
dBm |
-11.2 |
|
2.5 |
5 |
| Ευαισθησία δεκτών (OMA) ανά πάροδο |
Psens1 |
dBm |
|
|
-10 |
6 |
| Τονισμένη ευαισθησία (OMA) ανά πάροδο |
Psens2 |
dBm |
|
|
-7.3 |
7 |
| Συντελεστής ανάκλασης δεκτών |
RL |
DB |
|
|
-26 |
|
| Το Los de-βεβαιώνει |
Pd |
dBm |
|
|
-11.6 |
|
| Το Los βεβαιώνει |
PA |
dBm |
-24 |
|
|
|
| Υστέρηση απώλειας |
Pd-PA |
dBm |
|
2 |
|
|
Σημειώσεις:
1. Η συσκευή αποστολής σημάτων αποτελείται από 4 λέιζερ που λειτουργούν σε 25.78Gb/s κάθε ένα.
2. Η μέση δύναμη έναρξης, κάθε πάροδος (λ.) είναι πληροφοριακή και όχι ο κύριος δείκτης της δύναμης σημάτων. Μια συσκευή αποστολής σημάτων με τη δύναμη έναρξης κάτω από αυτήν την αξία δεν μπορεί να είναι υποχωρητική εντούτοις, μια αξία επάνω από αυτό δεν εξασφαλίζει συμμόρφωση.
3. Αναλογία 5x10-5 χτυπήματος.
4. Ο δέκτης αποτελείται από 4 φωτοανιχνευτές που λειτουργούν σε 25.78Gb/s κάθε ένα.
5. Η ελάχιστη αξία είναι πληροφοριακή, είναι ίση με ελάχιστο TxOMA με το άπειρο ER και την ανώτατη απώλεια εισαγωγής καναλιών.
6. Η ευαισθησία διευκρινίζεται σε 5x10-5 ΤΖΙΤΖΙΦΑ
7. Μετρημένος με το σήμα δοκιμής προσαρμογής CWDM4 MSA2 σε TP3 για 5x10-5 ΤΖΊΤΖΙΦΑ
Περισσότερες λεπτομέρειες των προϊόντων μας:
Υψηλά αξιόπιστα οπτικά συστατικά και άριστο σχέδιο
1.DLB φωτοδίοδος λέιζερ και ΚΑΡΦΙΤΣΩΝ
- Μεγάλη απόσταση μετάδοσης.
- Υψηλή ταχύτητα και απόδοση
2.Thick χρυσό δάχτυλο
- Σταθερή λειτουργία
- Το επαναλαμβανόμενο βούλωμα και αποσυνδέει
3.Plating η σκληρή χρυσή Shell
- Καλός διασκεδασμός θερμότητας
- Μην μπορέστε να παραμορφωθείτε εύκολα
- Αντι-ηλεκτρομαγνητική παρέμβαση
Οικονομικώς αποδοτική και αξιόπιστη μετάδοση
- Η χαμηλής ισχύος κατανάλωση και η μικρή λανθάνουσα κατάσταση επιτρέπουν στις συσκευές δικτύων σας για να λειτουργήσουν αποτελεσματικά
- Η λειτουργία DOM υποστηρίζει το σε πραγματικό χρόνο έλεγχο για τη θέση πομποδεκτών.
Περιεκτική δοκιμή απόδοσης με τον προηγμένο εξοπλισμό μας
- Επικυρωμένος και δοκιμασμένος στο αυτόματο ποιοτικό σύστημα ελέγχου, για να εξασφαλιστεί η υψηλή επίδοση στο πραγματικό εργασιακό περιβάλλον. Πλήρως δοκιμασμένος για τη συμβατότητα στους αντιστοιχημένους διακόπτες μας.
Η συσκευασία μας & μαρκάρισμα:
- Αντιστατικό κιβώτιο
- Μεμονωμένη συσκευασία
- 10pcs/pallet
- 20pcs/pallet
Η αποστολή μας είναι να παράσχουμε στον οικονομικώς αποδοτικό οπτικό πομποδέκτη SFP, SFP+, DAC, QSFP κ.λπ. την αξιόπιστη ποιότητα 100%, γρήγορη χρονική ανοχή και μεγάλος μετά από την υπηρεσία πώλησης!
Όλες οι ενότητές μας έχουν 3 έτη εξουσιοδότησης!
