Ακραίος συμβατός πομποδέκτης 1000base-SX 850nm 550m οπτικών ινών SFP

Ακραίος συμβατός πομποδέκτης 1000base-SX 850nm 550m οπτικών ινών SFP

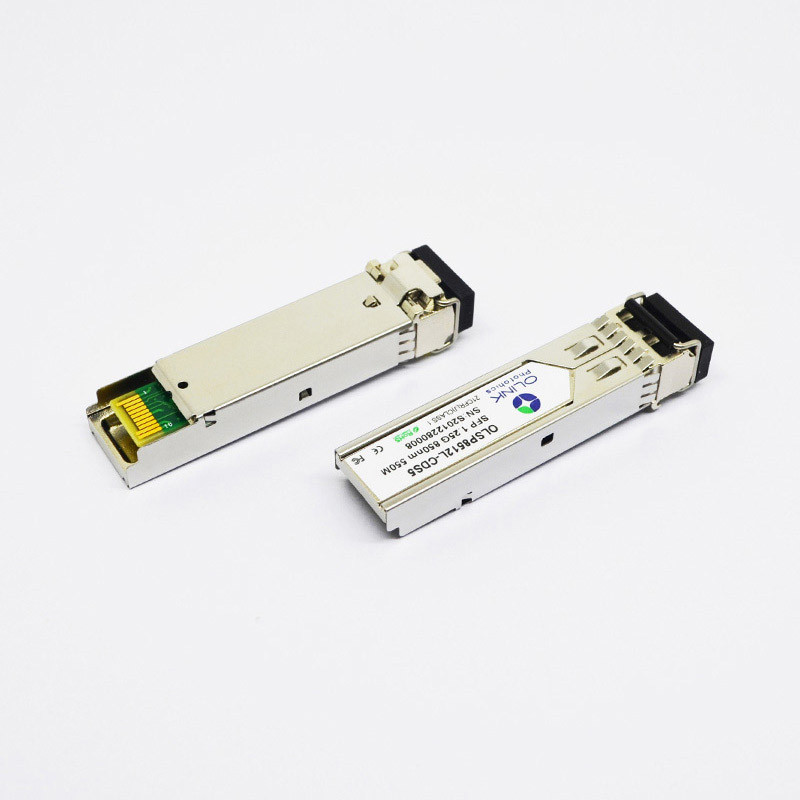

Ακραία συμβατή 1000base-SX SFP 850nm 550m SFP οπτική ενότητα πομποδεκτών

Χαρακτηριστικά γνωρίσματα προϊόντων

OLSP8512L-CDS5 του Olinkcom είναι καυτή pluggable ενότητα πομποδεκτών μικρός-μορφή-παράγοντα 3.3V. Σχεδίασε ρητώς γιατί οι εφαρμογές μεγάλης επικοινωνίας που απαιτούν τα ποσοστά μέχρι 11.3Gb/s, αυτό σχεδίασαν για να είναι υποχωρητικός με XFP MSA. Τα στοιχεία ενότητας - συνδέστε με 40km στην ενιαία ίνα τρόπου 9/125um.

Καρφίτσα Defintion και λειτουργίες

Σημειώσεις:

1. Όταν υψηλή, αυτή η παραγωγή δείχνει ένα ελάττωμα λέιζερ κάποιου είδους. Χαμηλός δείχνει την κανονική λειτουργία. Και πρέπει να σηκωθεί με 4,7 – αντιστάτης 10KΩ στον πίνακα οικοδεσποτών.

2. TX θέτει εκτός λειτουργίας είναι μια εισαγωγή που χρησιμοποιείται για να διακόψει την οπτική παραγωγή συσκευών αποστολής σημάτων. Σηκώνεται μέσα στην ενότητα με 4,7 – αντιστάτης 10KΩ. Τα κράτη του είναι:

Χαμηλός (0 – 0.8V): Συσκευή αποστολής σημάτων επάνω (>0.8, < 2="">

Υψηλός (2.0V~Vcc+0.3V): Η συσκευή αποστολής σημάτων καθιστούσε ανίκανος ανοικτό: Άτομα με ειδικές ανάγκες συσκευών αποστολής σημάτων

3. Νεαρός δικυκλιστής-Def 0,1,2. Αυτές είναι οι καρφίτσες καθορισμού ενότητας. Πρέπει να σηκωθούν με ένα 4.7K – αντιστάτης 10KΩ στον πίνακα οικοδεσποτών. Σηκώστε την τάση θα είναι μεταξύ 2.0V~Vcc+0.3V.

Νεαρός δικυκλιστής-Def 0 έχει στηριχτεί από την ενότητα για να δείξει ότι η ενότητα είναι παρούσα

Νεαρός δικυκλιστής-Def 1 είναι η γραμμή ρολογιών τμηματικής διεπαφής δύο καλωδίων για την τμηματική ταυτότητα

Νεαρός δικυκλιστής-Def 2 είναι η γραμμή στοιχείων τμηματικής διεπαφής δύο καλωδίων για την τμηματική ταυτότητα

4. Όταν υψηλή, αυτή η παραγωγή δείχνει την απώλεια σήματος (Los). Χαμηλός δείχνει την κανονική λειτουργία.

5. RD+/-: Αυτά είναι τα διαφορικά αποτελέσματα δεκτών. Είναι συνδεμένες εναλλασσόμενο ρεύμα διαφορικές γραμμές 100Ω που πρέπει να ολοκληρωθούν με 100Ω (διαφορικό) στο χρήστη SERDES. Η σύζευξη εναλλασσόμενου ρεύματος γίνεται μέσα στην ενότητα και έτσι δεν απαιτείται στον πίνακα οικοδεσποτών.

6. TD+/-: Αυτές είναι οι διαφορικές εισαγωγές συσκευών αποστολής σημάτων. Είναι ρεύμα-συνδεμένες, διαφορικές γραμμές με τη διαφορική λήξη 100Ω μέσα στην ενότητα. Η σύζευξη εναλλασσόμενου ρεύματος γίνεται μέσα στην ενότητα και έτσι δεν απαιτείται στον πίνακα οικοδεσποτών.

Εφαρμογές

●Gigabit Ethernet

●Κανάλι ινών

●Αλλαγή για να μεταστρέψει τη διεπαφή

●Μεταστρεφόμενες backplane εφαρμογές

●Διεπαφή δρομολογητών/κεντρικών υπολογιστών

●Άλλα οπτικά συστήματα μετάδοσης
