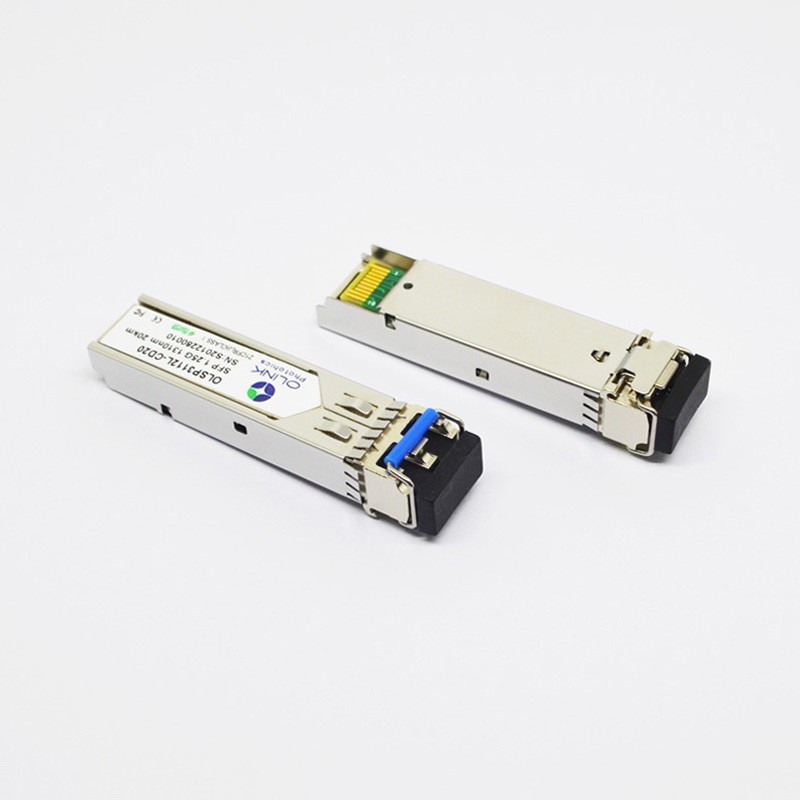

Ενότητα DOM LC SFP Ethernet πομποδεκτών ODM 1310nm 10km 1.25g SFP
Συμβατός SFP-LX/LH 1.25G 1310nm 10km πομποδέκτης DOM LC SMF HPE Αρούμπα
Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Συσκευή αποστολής σημάτων |
| Λειτουργούν μήκος κύματος |
λ |
1290 |
1310 |
1330 |
NM |
|
| Ave. δύναμη παραγωγής (που επιτρέπεται) |
ΣΤΡΩΣΤΕ |
-9 |
|
-3 |
dBm |
1 |
| Αναλογία εξάλειψης |
ER |
9 |
|
|
DB |
1 |
| Φασματικό πλάτος RMS |
Δλ |
|
|
0,65 |
NM |
|
| Χρόνος ανόδου/πτώση (20%~80%) |
Tr/Tf |
|
|
0,26 |
NS |
2 |
| Ποινική ρήτρα διασποράς |
TDP |
|
|
3.9 |
DB |
|
| Οπτικό μάτι παραγωγής |
Υποχωρητικός με IEEE802.3 ζ (κατηγορία 1 ασφάλεια aser) |
| Δέκτης |
| Λειτουργούν μήκος κύματος |
λ |
|
1310 |
|
NM |
|
| Ευαισθησία δεκτών |
PSEN1 |
|
|
-22 |
dBm |
3 |
| Υπερφόρτωση |
ΣΤΡΩΣΤΕ |
0 |
|
|
dBm |
3 |
| Το Los βεβαιώνει |
PA |
-35 |
|
|
dBm |
|
| Το Los de-βεβαιώνει |
Pd |
|
|
-24 |
dBm |
|
| Υστέρηση Los |
Pd-PA |
0,5 |
|
|
DB |
|
Σημειώσεις:
1. Μετρημένος σε 1.25Gb/s μεσχέδιοδοκιμής PRBS 2 223 – 1NRZ.
2. Unfiltered, μετρημένος με ένα PRBS223 – 1 σχέδιο @1.25Gbps δοκιμής
3. Μετρημένος σε 1.25Gb/s με PRBS 223 – 1 σχέδιο δοκιμής NRZ για τα ΤΖΊΤΖΙΦΑ < 1x10="">-12
Καρφίτσα Defintion και λειτουργίες
| Καρφίτσα |
Σύμβολο |
Όνομα/περιγραφή |
Σημειώσεις |
| 1 |
VeeT |
Έδαφος Tx |
|
| 2 |
Ελάττωμα Tx |
Ένδειξη ελαττωμάτων Tx, ανοικτή παραγωγή συλλεκτών, ενεργό «Χ» |
1 |
| 3 |
Το Tx θέτει εκτός λειτουργίας |
Η εισαγωγή LVTTL, εσωτερική σηκώνει, Tx που τίθεται εκτός λειτουργίας «στο Χ» |
2 |
| 4 |
Νεαρός δικυκλιστής-DEF2 |
2 στοιχεία τμηματικών διεπαφών καλωδίων εισόδου-εξόδου (SDA) |
3 |
| 5 |
Νεαρός δικυκλιστής-DEF1 |
εισαγωγή ρολογιών τμηματικών διεπαφών 2 καλωδίων (SCL) |
3 |
| 6 |
Νεαρός δικυκλιστής-DEF0 |
Πρότυπη παρούσα ένδειξη |
3 |
| 7 |
Ποσοστό επίλεκτο |
Καμία σύνδεση |
|
| 8 |
Los |
Απώλεια Rx σήματος, ανοικτή παραγωγή συλλεκτών, ενεργό «Χ» |
4 |
| 9 |
Στρέψτε |
Έδαφος Rx |
|
| 10 |
Στρέψτε |
Έδαφος Rx |
|
| 11 |
Στρέψτε |
Έδαφος Rx |
|
| 12 |
RD- |
Αντίστροφα λαμβανόμενα στοιχεία έξω |
5 |
| 13 |
RD+ |
Λαμβανόμενα στοιχεία έξω |
5 |
| 14 |
Στρέψτε |
Έδαφος Rx |
|
| 15 |
VccR |
Παροχή ηλεκτρικού ρεύματος Rx |
|
| 16 |
VccT |
Παροχή ηλεκτρικού ρεύματος Tx |
|
| 17 |
VeeT |
Έδαφος Tx |
|
| 18 |
TD+ |
Διαβιβάστε τα στοιχεία μέσα |
6 |
| 19 |
Το TD |
Αντίστροφος διαβιβάστε τα στοιχεία μέσα |
6 |
| 20 |
VeeT |
Έδαφος Tx |
|
Σημειώσεις:
1. Όταν υψηλή, αυτή η παραγωγή δείχνει ένα ελάττωμα λέιζερ κάποιου είδους. Χαμηλός δείχνει την κανονική λειτουργία. Και πρέπει να σηκωθεί με 4,7 – αντιστάτης 10KΩ στον πίνακα οικοδεσποτών.
2. TX θέτει εκτός λειτουργίας είναι μια εισαγωγή που χρησιμοποιείται για να διακόψει την οπτική παραγωγή συσκευών αποστολής σημάτων. Σηκώνεται μέσα στην ενότητα με 4,7 – αντιστάτης 10KΩ. Τα κράτη του είναι:
Χαμηλός (0 – 0.8V): Συσκευή αποστολής σημάτων επάνω (>0.8, < 2="">
Υψηλός (2.0V~Vcc+0.3V): Η συσκευή αποστολής σημάτων καθιστούσε ανίκανος ανοικτό: Άτομα με ειδικές ανάγκες συσκευών αποστολής σημάτων
3. Νεαρός δικυκλιστής-Def 0,1,2. Αυτές είναι οι καρφίτσες καθορισμού ενότητας. Πρέπει να σηκωθούν με ένα 4.7K – αντιστάτης 10KΩ στον πίνακα οικοδεσποτών. Σηκώστε την τάση θα είναι μεταξύ 2.0V~Vcc+0.3V.
Νεαρός δικυκλιστής-Def 0 έχει στηριχτεί από την ενότητα για να δείξει ότι η ενότητα είναι παρούσα
Νεαρός δικυκλιστής-Def 1 είναι η γραμμή ρολογιών τμηματικής διεπαφής δύο καλωδίων για την τμηματική ταυτότητα
Νεαρός δικυκλιστής-Def 2 είναι η γραμμή στοιχείων τμηματικής διεπαφής δύο καλωδίων για την τμηματική ταυτότητα
4. Όταν υψηλή, αυτή η παραγωγή δείχνει την απώλεια σήματος (Los). Χαμηλός δείχνει την κανονική λειτουργία.
5. RD+/-: Αυτά είναι τα διαφορικά αποτελέσματα δεκτών. Είναι συνδεμένες εναλλασσόμενο ρεύμα διαφορικές γραμμές 100Ω που πρέπει να ολοκληρωθούν με 100Ω (διαφορικό) στο χρήστη SERDES. Η σύζευξη εναλλασσόμενου ρεύματος γίνεται μέσα στην ενότητα και έτσι δεν απαιτείται στον πίνακα οικοδεσποτών.
6. TD+/-: Αυτές είναι οι διαφορικές εισαγωγές συσκευών αποστολής σημάτων. Είναι ρεύμα-συνδεμένες, διαφορικές γραμμές με τη διαφορική λήξη 100Ω μέσα στην ενότητα. Η σύζευξη εναλλασσόμενου ρεύματος γίνεται μέσα στην ενότητα και έτσι δεν απαιτείται στον πίνακα οικοδεσποτών.
Εφαρμογές
●Gigabit Ethernet
●Κανάλι ινών
●Αλλαγή για να μεταστρέψει τη διεπαφή
●Μεταστρεφόμενες backplane εφαρμογές
●Διεπαφή δρομολογητών/κεντρικών υπολογιστών
●Άλλα οπτικά συστήματα μετάδοσης
