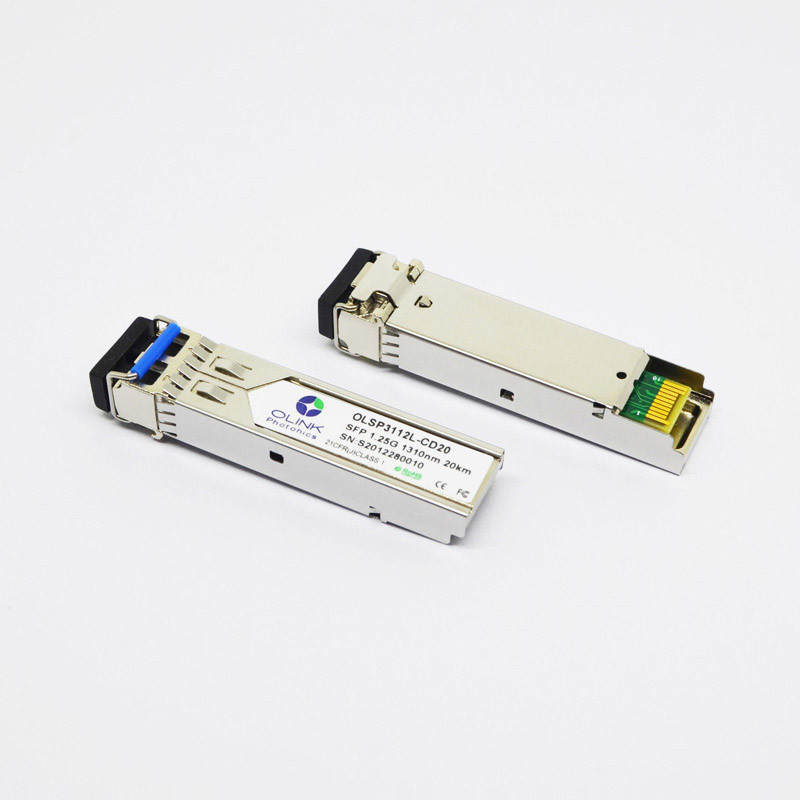

1000BASE-LX/LH οπτικοί πομποδέκτες 1310nm 10km DOM LC SMF SFP
1000BASE-LX/LH συμβατή ενότητα πομποδεκτών DOM LC SMF μπροκάρ 1310nm 10km SFP
Χαρακτηριστικά γνωρίσματα προϊόντων
●Ποσοστά δυαδικών ψηφίων υποστηρίξεων 1.25Gbps/1.0625Gbps
●Διπλός συνδετήρας LC
●Καυτό pluggable ίχνος SFP
●1310nm συσκευή αποστολής σημάτων λέιζερ FP και φωτοανιχνευτής ΚΑΡΦΙΤΣΏΝ
●Εφαρμόσιμος για τη σύνδεση 10Km SMF
●Χαμηλής ισχύος κατανάλωση, < 0="">
●Ψηφιακή διαγνωστική διεπαφή οργάνων ελέγχου
●Υποχωρητικός με το SFP MSA και sff-8472
●Η πολύ χαμηλή EMI και άριστη προστασία ESD
●Λειτουργούσα θερμοκρασία περίπτωσης: Commerical: 0 έως 70 °C βιομηχανικά: - 40 έως 85 °C
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Τάση ανεφοδιασμού |
Vcc |
-0.5 |
4.0 |
Β |
|
| Θερμοκρασία αποθήκευσης |
TS |
-40 |
85 |
°C |
|
| Σχετική υγρασία |
RH |
0 |
85 |
% |
|
Σημείωση: Η πίεση παραπάνω από τις μέγιστες απόλυτες εκτιμήσεις μπορεί να προκαλέσει τη μόνιμη ζημία στον πομποδέκτη.
Γενικά λειτουργούντα χαρακτηριστικά
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Ποσοστό στοιχείων |
Ο ΔΡ |
|
1.25 |
|
Gb/s |
|
| Τάση ανεφοδιασμού |
Vcc |
3.13 |
3.3 |
3.47 |
Β |
|
| Ρεύμα ανεφοδιασμού |
Icc5 |
|
|
220 |
μΑ |
|
| Λειτουργούντα Temp περίπτωσης. |
TC |
0 |
|
70 |
°C |
|
Ηλεκτρικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Συσκευή αποστολής σημάτων |
| Διαφορική ταλάντευση εισαγωγής στοιχείων |
VIN, PP |
120 |
|
820 |
mVpp |
1 |
| Το Tx θέτει εκτός λειτουργίας το εισαγωγή-μέγιστο σημείο |
VIH |
2.0 |
|
Vcc+0.3 |
Β |
|
| Το Tx θέτει εκτός λειτουργίας το εισαγωγή-χαμηλότατο σημείο |
VIL |
0 |
|
0,8 |
Β |
|
| Ελάττωμα Tx παραγωγή-υψηλό |
VOH |
2.0 |
|
Vcc+0.3 |
Β |
2 |
| Ελάττωμα Tx παραγωγή-χαμηλό |
Ένταση |
0 |
|
0,5 |
Β |
2 |
| Διαφορική σύνθετη αντίσταση εισαγωγής |
Rin |
|
100 |
|
Ω |
|
| Δέκτης |
| Διαφορική ταλάντευση παραγωγής στοιχείων |
Vout, PP |
300 |
650 |
800 |
mVpp |
3 |
| Rx Los παραγωγή-υψηλό |
VROH |
2.0 |
|
Vcc+0.3 |
Β |
2 |
| Rx Los παραγωγή-χαμηλό |
VROL |
0 |
|
0,8 |
Β |
2 |
Σημειώσεις:
1. Είναι εσωτερικά εναλλασσόμενο ρεύμα που συνδέεται με τη διαφορική λήξη 100Ω μέσα στην ενότητα.
2. Το ελάττωμα και Rx Los Tx είναι ανοικτά αποτελέσματα συλλεκτών, τα οποία πρέπει να σηκωθούν με 4.7k στους αντιστάτες 10kΩ στον πίνακα οικοδεσποτών. Σηκώστε την τάση μεταξύ 2.0V και Vcc+0.3V.
3. RD+/- τα αποτελέσματα είναι εσωτερικά εναλλασσόμενο ρεύμα που συνδέεται, και πρέπει να ολοκληρωθούν με 100Ω (διαφορικό) στο χρήστη SERDES.
Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Συσκευή αποστολής σημάτων |
| Λειτουργούν μήκος κύματος |
λ |
1290 |
1310 |
1330 |
NM |
|
| Ave. δύναμη παραγωγής (που επιτρέπεται) |
ΣΤΡΩΣΤΕ |
-9 |
|
-3 |
dBm |
1 |
| Αναλογία εξάλειψης |
ER |
9 |
|
|
DB |
1 |
| Φασματικό πλάτος RMS |
Δλ |
|
|
0,65 |
NM |
|
| Χρόνος ανόδου/πτώση (20%~80%) |
Tr/Tf |
|
|
0,26 |
NS |
2 |
| Ποινική ρήτρα διασποράς |
TDP |
|
|
3.9 |
DB |
|
| Οπτικό μάτι παραγωγής |
Υποχωρητικός με IEEE802.3 ζ (κατηγορία 1 ασφάλεια aser) |
| Δέκτης |
| Λειτουργούν μήκος κύματος |
λ |
|
1310 |
|
NM |
|
| Ευαισθησία δεκτών |
PSEN1 |
|
|
-22 |
dBm |
3 |
| Υπερφόρτωση |
ΣΤΡΩΣΤΕ |
0 |
|
|
dBm |
3 |
| Το Los βεβαιώνει |
PA |
-35 |
|
|
dBm |
|
| Το Los de-βεβαιώνει |
Pd |
|
|
-24 |
dBm |
|
| Υστέρηση Los |
Pd-PA |
0,5 |
|
|
DB |
|
Σημειώσεις:
1. Μετρημένος σε 1.25Gb/s μεσχέδιοδοκιμής PRBS 2 223 – 1NRZ.
2. Unfiltered, μετρημένος με ένα PRBS223 – 1 σχέδιο @1.25Gbps δοκιμής
3. Μετρημένος σε 1.25Gb/s με PRBS 223 – 1 σχέδιο δοκιμής NRZ για τα ΤΖΊΤΖΙΦΑ < 1x10="">-12
