Τόπος καταγωγής: | Shenzhen Κίνα |
---|---|
Μάρκα: | OLKOPTO |
Πιστοποίηση: | RoHS FCC CE GS UL FDA etc |
Αριθμό μοντέλου: | OLSP3112L-CD10 |
Ποσότητα παραγγελίας min: | 1PC |
Συσκευασία λεπτομέρειες: | Μεμονωμένο συσκευασία ή 10pcs/pallet ή 20pcs/pallet |
Χρόνος παράδοσης: | 3-5 εργάσιμες ημέρες |
Όροι πληρωμής: | T/T ή δίκτυο 30 ημέρες |
Δυνατότητα προσφοράς: | 80-120k το μήνα |
Ποσοστό στοιχείων: | 1.25Gbps/1.0625Gbps | Τύπος: | SFP |
---|---|---|---|
Αριθμός μερών: | OLSP3112L-CD10 | Συμβατότητα: | Ιουνίπερος |
Τύπος ινών: | SMF | DDM/DOM: | Υποστηριγμένος |
Θερμοκρασία: | 0~70 °C | Συνδετήρας: | LC ντούμπλεξ |
Μήκος κύματος: | 1310nm | Απόσταση: | 10km |

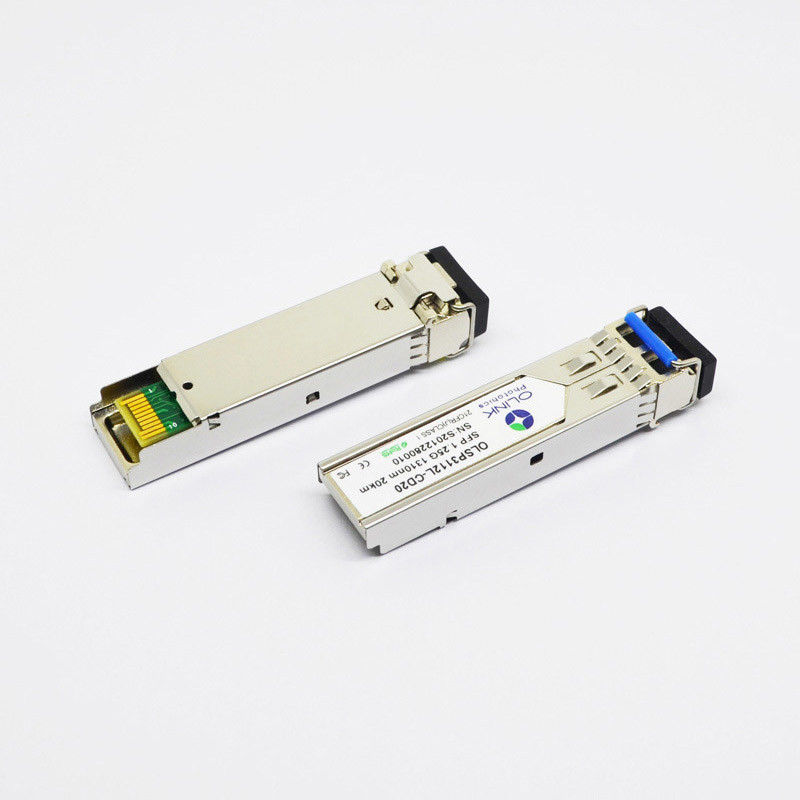

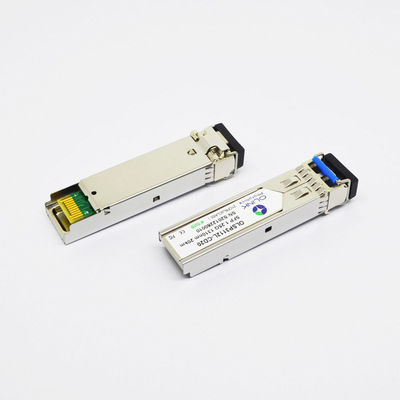

1000BASE-LX/LH SFP 1310nm 10km συμβατή ενότητα πομποδεκτών ιουνιπέρων LC
Λεπτομέρειες προϊόντων
1000BASE-LX/LH το SFP 1310nm 10km συμβατή ενότητα πομποδεκτών ιουνιπέρων LC αποτελείται από τρία τμήματα: μια συσκευή αποστολής σημάτων λέιζερ FP, μια φωτοδίοδος ΚΑΡΦΙΤΣΏΝ που ενσωματώνονται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA) και μονάδα ελέγχου MCU. Υποστηρίζει το διπλό στοιχείο-ποσοστό του 1.25Gbps/1.0625Gbps και απόστασης μετάδοσης 10km με SMF.
Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)
Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος | Μέγιστο. | Μονάδα | Σημείωση |
Συσκευή αποστολής σημάτων | ||||||
Λειτουργούν μήκος κύματος | λ | 1290 | 1310 | 1330 | NM | |
Ave. δύναμη παραγωγής (που επιτρέπεται) | ΣΤΡΩΣΤΕ | -9 | -3 | dBm | 1 | |
Αναλογία εξάλειψης | ER | 9 | DB | 1 | ||
Φασματικό πλάτος RMS | Δλ | 0,65 | NM | |||
Χρόνος ανόδου/πτώση (20%~80%) | Tr/Tf | 0,26 | NS | 2 | ||
Ποινική ρήτρα διασποράς | TDP | 3.9 | DB | |||
Οπτικό μάτι παραγωγής | Υποχωρητικός με IEEE802.3 ζ (κατηγορία 1 ασφάλεια aser) | |||||
Δέκτης | ||||||
Λειτουργούν μήκος κύματος | λ | 1310 | NM | |||
Ευαισθησία δεκτών | PSEN1 | -22 | dBm | 3 | ||
Υπερφόρτωση | ΣΤΡΩΣΤΕ | 0 | dBm | 3 | ||
Το Los βεβαιώνει | PA | -35 | dBm | |||
Το Los de-βεβαιώνει | Pd | -24 | dBm | |||
Υστέρηση Los | Pd-PA | 0,5 | DB |
Σημειώσεις:
1. Μετρημένος σε 1.25Gb/s μεσχέδιοδοκιμής PRBS 2 223 – 1NRZ.
2. Unfiltered, μετρημένος με ένα PRBS223 – 1 σχέδιο @1.25Gbps δοκιμής
3. Μετρημένος σε 1.25Gb/s με PRBS 223 – 1 σχέδιο δοκιμής NRZ για τα ΤΖΊΤΖΙΦΑ < 1x10="">-12
Γενικά λειτουργούντα χαρακτηριστικά
Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος | Μέγιστο. | Μονάδα | Σημείωση |
Ποσοστό στοιχείων | Ο ΔΡ | 1.25 | Gb/s | |||
Τάση ανεφοδιασμού | Vcc | 3.13 | 3.3 | 3.47 | Β | |
Ρεύμα ανεφοδιασμού | Icc5 | 220 | μΑ | |||
Λειτουργούντα Temp περίπτωσης. | TC | 0 | 70 | °C | ||
Tj | -40 | 85 |
Εφαρμογές
●Gigabit Ethernet και κανάλι ινών
●Αλλαγή για να μεταστρέψει τη διεπαφή και τις μεταστρεφόμενες backplane εφαρμογές
●Διεπαφή δρομολογητών/κεντρικών υπολογιστών
●Άλλα οπτικά συστήματα μετάδοσης
Διαταγή των πληροφοριών
Αριθμός μερών | Περιγραφή |
OLSP3112L-CD10 | SFP, 1.25G, 1310nm, 10Km, 0~70℃, με το ψηφιακό διαγνωστικό όργανο ελέγχου |
OLSP3112L-ID10 | SFP, 1.25G, 1310nm, 10Km, -40~85℃, με το ψηφιακό διαγνωστικό όργανο ελέγχου |
