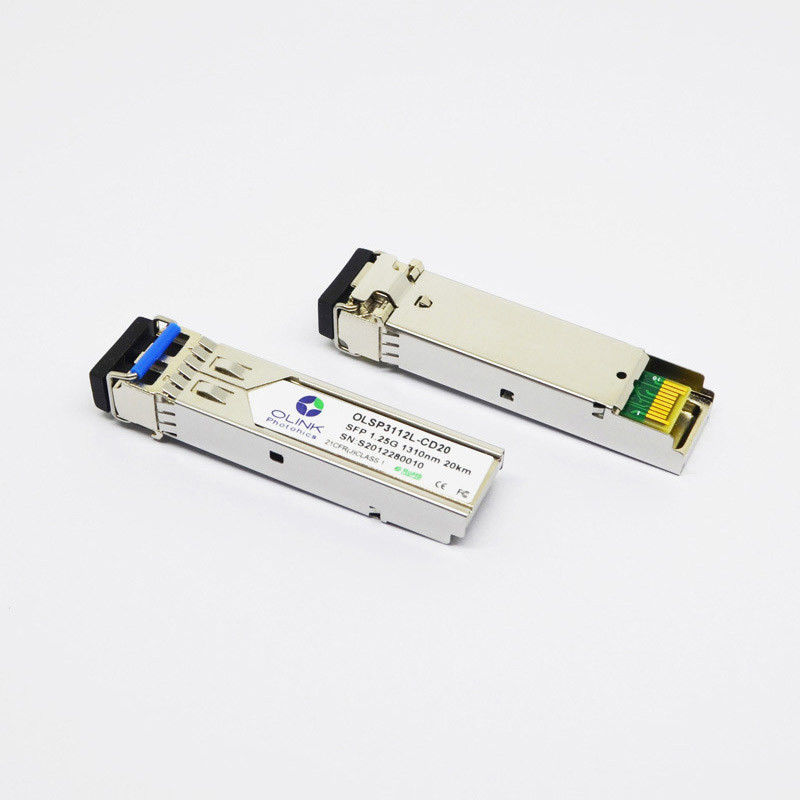

Προσαρμοσμένο SFP Transcceiver 1000BASE-LX/LH SFP 1310nm 20km οπτική ενότητα DOM LC SMF
Περιγραφές προϊόντων
1000BASE-LX/LH το SFP 1310nm 20km οπτικές ενότητες πομποδεκτών DOM LC SMF είναι υψηλή επίδοση, οικονομικώς αποδοτικές ενότητες που υποστηρίζουν το διπλό στοιχείο-ποσοστό του 1.25Gbps/1.0625Gbps και απόστασης μετάδοσης 20km με SMF. Ο πομποδέκτης αποτελείται από τρία τμήματα: μια συσκευή αποστολής σημάτων λέιζερ FP, μια φωτοδίοδος ΚΑΡΦΙΤΣΏΝ που ενσωματώνονται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA) και μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ. Οι πομποδέκτες είναι συμβατοί με την πολλών πηγών συμφωνία SFP (MSA) και sff-8472. Για περισσότερες πληροφορίες, παρακαλώ αναφερθείτε στο SFP MSA.
Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Συσκευή αποστολής σημάτων |
| Λειτουργούν μήκος κύματος |
λ |
1290 |
1310 |
1330 |
NM |
|
| Ave. δύναμη παραγωγής (που επιτρέπεται) |
ΣΤΡΩΣΤΕ |
-8 |
|
-4 |
dBm |
1 |
| Αναλογία εξάλειψης |
ER |
9 |
|
|
DB |
1 |
| Φασματικό πλάτος RMS |
Δλ |
|
|
0,65 |
NM |
|
| Χρόνος ανόδου/πτώση (20%~80%) |
Tr/Tf |
|
|
0,26 |
NS |
2 |
| Ποινική ρήτρα διασποράς |
TDP |
|
|
3.9 |
DB |
|
| Οπτικό μάτι παραγωγής |
Υποχωρητικός με IEEE802.3 ζ (κατηγορία 1 ασφάλεια aser) |
| Δέκτης |
| Λειτουργούν μήκος κύματος |
λ |
|
1310 |
|
NM |
|
| Ευαισθησία δεκτών |
PSEN1 |
|
|
-22 |
dBm |
3 |
| Υπερφόρτωση |
ΣΤΡΩΣΤΕ |
-3 |
|
|
dBm |
3 |
| Το Los βεβαιώνει |
PA |
-35 |
|
|
dBm |
|
| Το Los de-βεβαιώνει |
Pd |
|
|
-24 |
dBm |
|
| Υστέρηση Los |
Pd-PA |
0,5 |
|
|
DB |
|
Σημειώσεις:
1. Μετρημένος σε 1250Mb/s μεσχέδιοδοκιμής PRBS 2 223 – 1NRZ.
2. Unfiltered, μετρημένος με ένα PRBS223 – 1 σχέδιο @1.25Gbps δοκιμής
3. Μετρημένος σε 1250Mb/s με PRBS 223 – 1 σχέδιο δοκιμής NRZ για τα ΤΖΊΤΖΙΦΑ < 1x10="">-12
Ψηφιακές διαγνωστικές προδιαγραφές
Οι πομποδέκτες olsp3112l-γ (I) D20 μπορούν να χρησιμοποιηθούν στα συστήματα οικοδεσποτών που απαιτούν είτε τα εσωτερικά είτε εξωτερικά βαθμολογημένα ψηφιακά διαγνωστικά.
| Παράμετρος |
Σύμβολο |
Μονάδες |
Ελάχιστος. |
Μέγιστο. |
Ακρίβεια |
Σημείωση |
| Θερμοκρασία πομποδεκτών |
DTemp-ε |
ºC |
-45 |
+90 |
±5ºC |
1 |
| Τάση ανεφοδιασμού πομποδεκτών |
DVoltage |
Β |
2.8 |
4.0 |
±3% |
|
| Προκατειλημμένο ρεύμα συσκευών αποστολής σημάτων |
DBias |
μΑ |
2 |
15 |
±10% |
2 |
| Δύναμη παραγωγής συσκευών αποστολής σημάτων |
DTx-δύναμη |
dBm |
-9 |
-3 |
±3dB |
|
| Μέση δύναμη εισαγωγής δεκτών |
DRx-δύναμη |
dBm |
-25 |
0 |
±3dB |
|
Σημειώσεις:
1. Κατά λειτουργία temp.=0~70 ºC, τη σειρά θα είναι min=-5, Max=+75
2. Η ακρίβεια του προκατειλημμένου ρεύματος Tx είναι 10% του πραγματικού ρεύματος από τον οδηγό λέιζερ στο λέιζερ
3. Εσωτερικό εξωτερικό συμβατό σύστημα βαθμολόγησης.
Χαρακτηριστικά γνωρίσματα προϊόντων
●Ποσοστά δυαδικών ψηφίων υποστηρίξεων 1.25Gbps/1.0625Gbps
●Διπλός συνδετήρας LC
●Καυτό pluggable ίχνος SFP
●1310nm συσκευή αποστολής σημάτων λέιζερ FP και φωτοανιχνευτής ΚΑΡΦΙΤΣΏΝ
●Εφαρμόσιμος για τη σύνδεση 20Km SMF
●Χαμηλής ισχύος κατανάλωση, < 0="">
●Ψηφιακή διαγνωστική διεπαφή οργάνων ελέγχου
●Υποχωρητικός με το SFP MSA και sff-8472
●Η πολύ χαμηλή EMI και άριστη προστασία ESD
●Λειτουργούσα θερμοκρασία περίπτωσης: Commerical: 0 έως 70 °C Βιομηχανικός: - 40 έως 85 °C
Εφαρμογές
●Gigabit Ethernet
●Κανάλι ινών
●Αλλαγή για να μεταστρέψει τη διεπαφή
●Μεταστρεφόμενες backplane εφαρμογές
●Διεπαφή δρομολογητών/κεντρικών υπολογιστών
●Άλλα οπτικά συστήματα μετάδοσης
