Τόπος καταγωγής: | Shenzhen Κίνα |
---|---|
Μάρκα: | OLKOPTO |
Πιστοποίηση: | RoHS FCC CE GS UL FDA etc |
Αριθμό μοντέλου: | OLSP5512L-CDH1 |
Ποσότητα παραγγελίας min: | 1PC |
Συσκευασία λεπτομέρειες: | Μεμονωμένο συσκευασία ή 10pcs/pallet ή 20pcs/pallet |
Χρόνος παράδοσης: | 3-5 εργάσιμες ημέρες |
Όροι πληρωμής: | T/T ή δίκτυο 30 ημέρες |
Δυνατότητα προσφοράς: | 80-120k το μήνα |
Συμβατότητα: | Προσαρμοσμένος | Τύπος: | SFP |
---|---|---|---|
Ποσοστό στοιχείων: | 1.25Gbps/1.0625Gbps | Συνδετήρας: | LC ντούμπλεξ |
Μήκος κύματος: | 1550nm | Απόσταση: | 100km |
Θερμοκρασία: | 0~70 °C | DDM/DOM: | Υποστηριγμένος |
Τύπος ινών: | SMF | Εξουσιοδότηση: | 3 έτη |

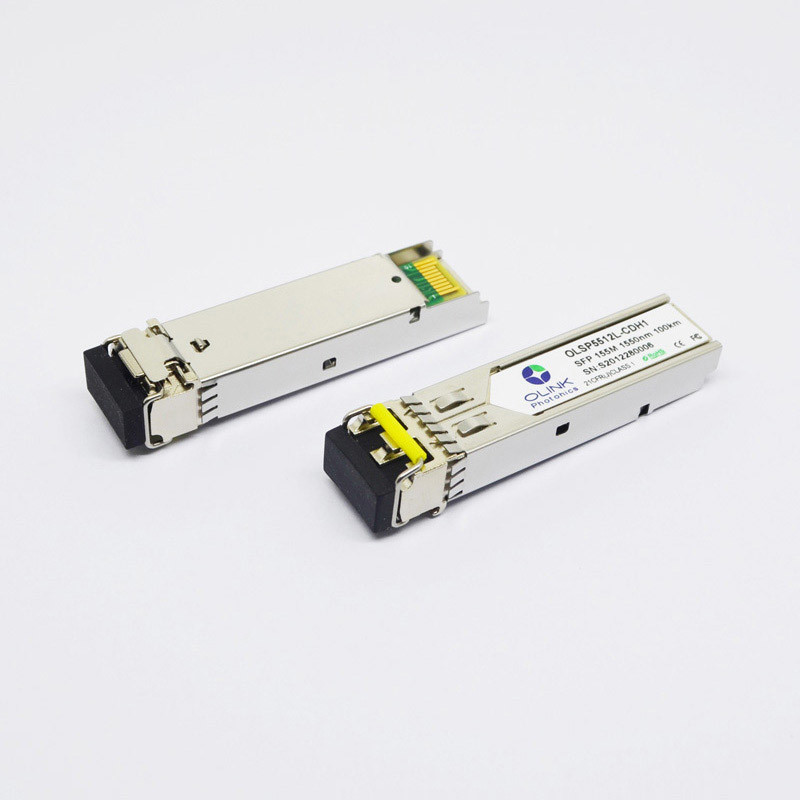

Συνδετήρας 1000base-EZX 1550nm 100km DOM SMF οπτικών ινών LC ενότητας πομποδεκτών cOem SFP
Περιγραφές προϊόντων
Οι πομποδέκτες αυτού του SFP είναι υψηλή επίδοση, οικονομικώς αποδοτικές ενότητες που υποστηρίζουν το διπλό στοιχείο-ποσοστό του 1.25Gbps/1.0625Gbps και απόστασης μετάδοσης 100km με SMF. Ως κατασκευαστής μπορούμε να παρέχουμε στη συμβατότητα τα διαφορετικά εμπορικά σήματα, όπως η Cisco, ιουνίπερος, Arita, η Dell, το μπροκάρ κ.λπ.
Απόλυτες μέγιστες εκτιμήσεις
Παράμετρος | Σύμβολο | Ελάχιστος. | Μέγιστο. | Μονάδα | Σημείωση |
Τάση ανεφοδιασμού | Vcc | -0.5 | 4.0 | Β | |
Θερμοκρασία αποθήκευσης | TS | -40 | 85 | °C | |
Σχετική υγρασία | RH | 0 | 85 | % |
Σημείωση: Η πίεση παραπάνω από τις μέγιστες απόλυτες εκτιμήσεις μπορεί να προκαλέσει τη μόνιμη ζημία στον πομποδέκτη.
Γενικά λειτουργούντα χαρακτηριστικά
Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος | Μέγιστο. | Μονάδα | Σημείωση |
Ποσοστό στοιχείων | Ο ΔΡ | 1.25 | Gb/s | |||
Τάση ανεφοδιασμού | Vcc | 3.13 | 3.3 | 3.47 | Β | |
Ρεύμα ανεφοδιασμού | Icc5 | 300 | μΑ | |||
Λειτουργούντα Temp περίπτωσης. | TC | 0 | 70 | °C | ||
Tj | -40 | 85 |
Ηλεκτρικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)
Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος | Μέγιστο. | Μονάδα | Σημείωση |
Συσκευή αποστολής σημάτων | ||||||
Διαφορική ταλάντευση εισαγωγής στοιχείων | VIN, PP | 300 | 1800 | mVpp | 1 | |
Το Tx θέτει εκτός λειτουργίας το εισαγωγή-μέγιστο σημείο | VIH | 2.0 | Vcc+0.3 | Β | ||
Το Tx θέτει εκτός λειτουργίας το εισαγωγή-χαμηλότατο σημείο | VIL | 0 | 0,8 | Β | ||
Ελάττωμα Tx παραγωγή-υψηλό | VOH | 2.0 | Vcc+0.3 | Β | 2 | |
Ελάττωμα Tx παραγωγή-χαμηλό | Ένταση | 0 | 0,8 | Β | 2 | |
Διαφορική σύνθετη αντίσταση εισαγωγής | Rin | 100 | Ω | |||
Δέκτης | ||||||
Διαφορική ταλάντευση παραγωγής στοιχείων | Vout, PP | 400 | 1000 | mVpp | 3 | |
Rx Los παραγωγή-υψηλό | VROH | 2.0 | Vcc+0.3 | Β | 2 | |
Rx Los παραγωγή-χαμηλό | VROL | 0 | 0,8 | Β | 2 |
Σημειώσεις:
1. Είναι εσωτερικά εναλλασσόμενο ρεύμα που συνδέεται με τη διαφορική λήξη 100Ω μέσα στην ενότητα.
2. Το ελάττωμα και Rx Los Tx είναι ανοικτά αποτελέσματα συλλεκτών, τα οποία πρέπει να σηκωθούν με 4.7k στους αντιστάτες 10kΩ στον πίνακα οικοδεσποτών. Σηκώστε την τάση μεταξύ 2.0V και Vcc+0.3V.
3. RD+/- τα αποτελέσματα είναι εσωτερικά εναλλασσόμενο ρεύμα που συνδέεται, και πρέπει να ολοκληρωθούν με 100Ω (διαφορικό) στο χρήστη SERDES.
Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)
Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος | Μέγιστο. | Μονάδα | Σημείωση |
Συσκευή αποστολής σημάτων | ||||||
Λειτουργούν μήκος κύματος | λ | 1530 | 1550 | 1565 | NM | |
Ave. δύναμη παραγωγής (που επιτρέπεται) | ΣΤΡΩΣΤΕ | 0 | 5 | dBm | 1 | |
Αναλογία εξάλειψης | ER | 9 | DB | 1 | ||
Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | DB | |||
Φασματικό πλάτος RMS | Δλ | 1 | NM | |||
Χρόνος ανόδου/πτώση (20%~80%) | Tr/Tf | 0,26 | NS | 2 | ||
Ποινική ρήτρα διασποράς | TDP | 3.2 | DB | |||
Οπτικό μάτι παραγωγής | Υποχωρητικός με IEEE802.3 ζ (κατηγορία 1 ασφάλεια aser) | |||||
Δέκτης | ||||||
Λειτουργούν μήκος κύματος | λ | 1260 | 1610 | NM | ||
Ευαισθησία δεκτών | PSEN1 | -28 | dBm | 3 | ||
Υπερφόρτωση | ΣΤΡΩΣΤΕ | 0 | dBm | 3 | ||
Το Los βεβαιώνει | PA | -45 | dBm | |||
Το Los de-βεβαιώνει | Pd | -30 | dBm | |||
Υστέρηση Los | Pd-PA | 0,5 | DB |
Σημειώσεις:
1. Μετρημένος σε 1.25Gb/s μεσχέδιοδοκιμής PRBS 2 223 – 1NRZ.
2. Unfiltered, μετρημένος με ένα PRBS223 – 1 σχέδιο @1.25Gbps δοκιμής
3. Μετρημένος σε 1.25Gb/s με PRBS 223 – 1 σχέδιο δοκιμής NRZ για τα ΤΖΊΤΖΙΦΑ < 1x10="">-12
Χαρακτηριστικά γνωρίσματα προϊόντων
●Ποσοστά δυαδικών ψηφίων υποστηρίξεων 1.25Gbps/1.0625Gbps
●LC συνδετήρας
●Καυτός pluggable
●συσκευή αποστολής σημάτων λέιζερ 1550nm DFB και φωτοανιχνευτής ΚΑΡΦΙΤΣΏΝ
●Υποστηρίξεις 100Km σύνδεση SMF
●Χαμηλής ισχύος κατανάλωση, < 1="">
●Υποχωρητικός με το SFP MSA και sff-8472
●Ψηφιακή διαγνωστική διεπαφή οργάνων ελέγχου
●Η πολύ χαμηλή EMI και άριστη προστασία ESD
●Λειτουργούσα θερμοκρασία περίπτωσης: Commerical: 0 έως 70 °C
Εφαρμογές
●Gigabit Ethernet, κανάλι ινών
●Αλλαγή για να μεταστρέψει τη διεπαφή, μεταστρεφόμενες backplane εφαρμογές
●Διεπαφή δρομολογητών/κεντρικών υπολογιστών
●Άλλα οπτικά συστήματα μετάδοσης
