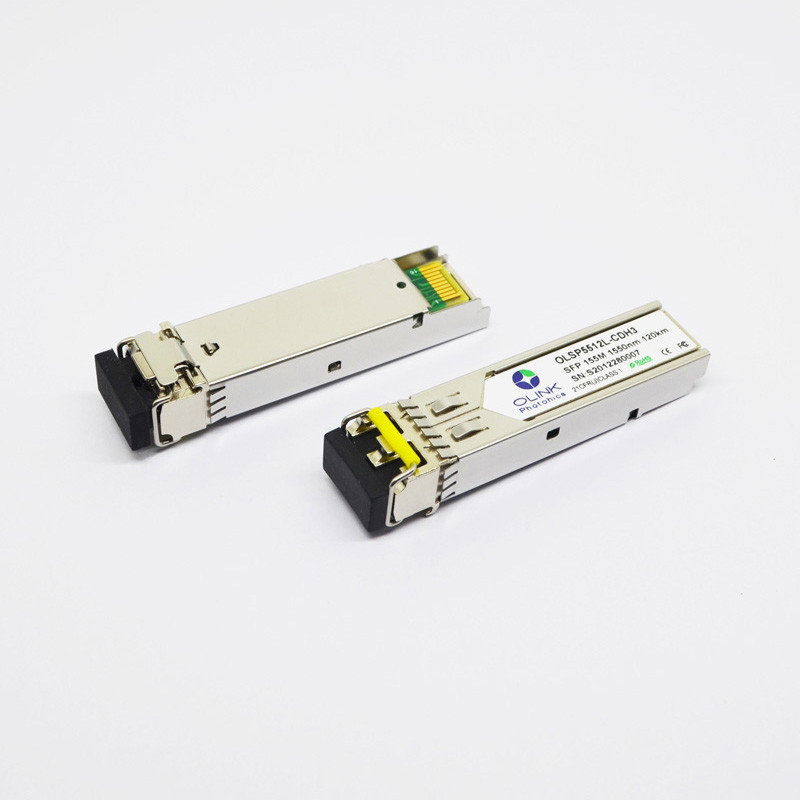

1000base-EZX ενότητα οπτικών ινών SFP DOM LC SMF SFP 1550nm 120km
Επίκεντρα προϊόντων
* Ποσοστά δυαδικών ψηφίων υποστηρίξεων 1.25Gbps/1.0625Gbps
* Διπλός συνδετήρας LC
* Καυτό pluggable ίχνος SFP
* συσκευή αποστολής σημάτων λέιζερ 1550nm DFB και φωτοανιχνευτής APD
* Εφαρμόσιμος για τη σύνδεση 120Km SMF
* Χαμηλής ισχύος κατανάλωση, < 1="">
* Ψηφιακή διαγνωστική διεπαφή οργάνων ελέγχου
* Υποχωρητικός με το SFP MSA και sff-8472
* Η πολύ χαμηλή EMI και άριστη προστασία ESD
* Λειτουργούσα θερμοκρασία περίπτωσης: Commerical: 0 έως 70 °C
Ηλεκτρικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Συσκευή αποστολής σημάτων |
| Διαφορική ταλάντευση εισαγωγής στοιχείων |
VIN, PP |
300 |
|
1800 |
mVpp |
1 |
| Το Tx θέτει εκτός λειτουργίας το εισαγωγή-μέγιστο σημείο |
VIH |
2.0 |
|
Vcc+0.3 |
Β |
|
| Το Tx θέτει εκτός λειτουργίας το εισαγωγή-χαμηλότατο σημείο |
VIL |
0 |
|
0,8 |
Β |
|
| Ελάττωμα Tx παραγωγή-υψηλό |
VOH |
2.0 |
|
Vcc+0.3 |
Β |
2 |
| Ελάττωμα Tx παραγωγή-χαμηλό |
Ένταση |
0 |
|
0,8 |
Β |
2 |
| Διαφορική σύνθετη αντίσταση εισαγωγής |
Rin |
|
100 |
|
Ω |
|
| Δέκτης |
| Διαφορική ταλάντευση παραγωγής στοιχείων |
Vout, PP |
400 |
|
1000 |
mVpp |
3 |
| Rx Los παραγωγή-υψηλό |
VROH |
2.0 |
|
Vcc+0.3 |
Β |
2 |
| Rx Los παραγωγή-χαμηλό |
VROL |
0 |
|
0,8 |
Β |
2 |
Σημειώσεις:
1. Είναι εσωτερικά εναλλασσόμενο ρεύμα που συνδέεται με τη διαφορική λήξη 100Ω μέσα στην ενότητα.
2. Το ελάττωμα και Rx Los Tx είναι ανοικτά αποτελέσματα συλλεκτών, τα οποία πρέπει να σηκωθούν με 4.7k στους αντιστάτες 10kΩ στον πίνακα οικοδεσποτών. Σηκώστε την τάση μεταξύ 2.0V και Vcc+0.3V.
3. RD+/- τα αποτελέσματα είναι εσωτερικά εναλλασσόμενο ρεύμα που συνδέεται, και πρέπει να ολοκληρωθούν με 100Ω (διαφορικό) στο χρήστη SERDES.
Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Συσκευή αποστολής σημάτων |
| Λειτουργούν μήκος κύματος |
λ |
1530 |
1550 |
1565 |
NM |
|
| Ave. δύναμη παραγωγής (που επιτρέπεται) |
ΣΤΡΩΣΤΕ |
0 |
|
5 |
dBm |
1 |
| Αναλογία εξάλειψης |
ER |
9 |
|
|
DB |
1 |
| Δευτερεύουσα αναλογία καταστολής τρόπου |
SMSR |
30 |
|
|
DB |
|
| Φασματικό πλάτος RMS |
Δλ |
|
|
1 |
NM |
|
| Χρόνος ανόδου/πτώση (20%~80%) |
Tr/Tf |
|
|
0,26 |
NS |
2 |
| Οπτικό μάτι παραγωγής |
Υποχωρητικός με IEEE802.3 ζ (κατηγορία 1 ασφάλεια aser) |
| Δέκτης |
| Λειτουργούν μήκος κύματος |
λ |
1260 |
|
1610 |
NM |
|
| Ευαισθησία δεκτών |
PSEN1 |
|
|
-32 |
dBm |
3 |
| Υπερφόρτωση |
ΣΤΡΩΣΤΕ |
-7 |
|
|
dBm |
3 |
| Το Los βεβαιώνει |
PA |
-45 |
|
|
dBm |
|
| Το Los de-βεβαιώνει |
Pd |
|
|
-34 |
dBm |
|
| Υστέρηση Los |
Pd-PA |
0,5 |
|
|
DB |
|
Σημειώσεις:
1. Μετρημένος σε 1.25Gb/s μεσχέδιοδοκιμής PRBS 2 223 – 1NRZ.
2. Unfiltered, μετρημένος με ένα PRBS223 – 1 σχέδιο @1.25Gbps δοκιμής
3. Μετρημένος σε 1.25Gb/s με PRBS 223 – 1 σχέδιο δοκιμής NRZ για τα ΤΖΊΤΖΙΦΑ < 1x10="">-12
Εφαρμογές
●Gigabit Ethernet
●Κανάλι ινών
●Διεπαφή δρομολογητών/κεντρικών υπολογιστών
●Άλλα οπτικά συστήματα μετάδοσης
