Τόπος καταγωγής: | Shenzhen Κίνα |
---|---|
Μάρκα: | OLKOPTO |
Πιστοποίηση: | RoHS FCC CE GS UL FDA etc |
Αριθμό μοντέλου: | OLSB4312L-CD40 |
Ποσότητα παραγγελίας min: | 1PC |
Συσκευασία λεπτομέρειες: | Μεμονωμένο συσκευασία ή 10pcs/pallet ή 20pcs/pallet |
Χρόνος παράδοσης: | 3-5 εργάσιμες ημέρες |
Όροι πληρωμής: | T/T ή δίκτυο 30 ημέρες |
Δυνατότητα προσφοράς: | 80-120k το μήνα |
Τύπος: | SFP | Ποσοστό στοιχείων: | 1.25Gbps/1.0625Gbps |
---|---|---|---|
Συμβατότητα: | Cisco | Μήκος κύματος: | 1490nm-TX/1310nm-RX |
Απόσταση: | 40km | Συνδετήρας: | LC simplex |
Τύπος ινών: | SMF | DOM: | Υποστηριγμένος |
Θερμοκρασία: | 0~70 °C | Εξουσιοδότηση: | 3 έτη |

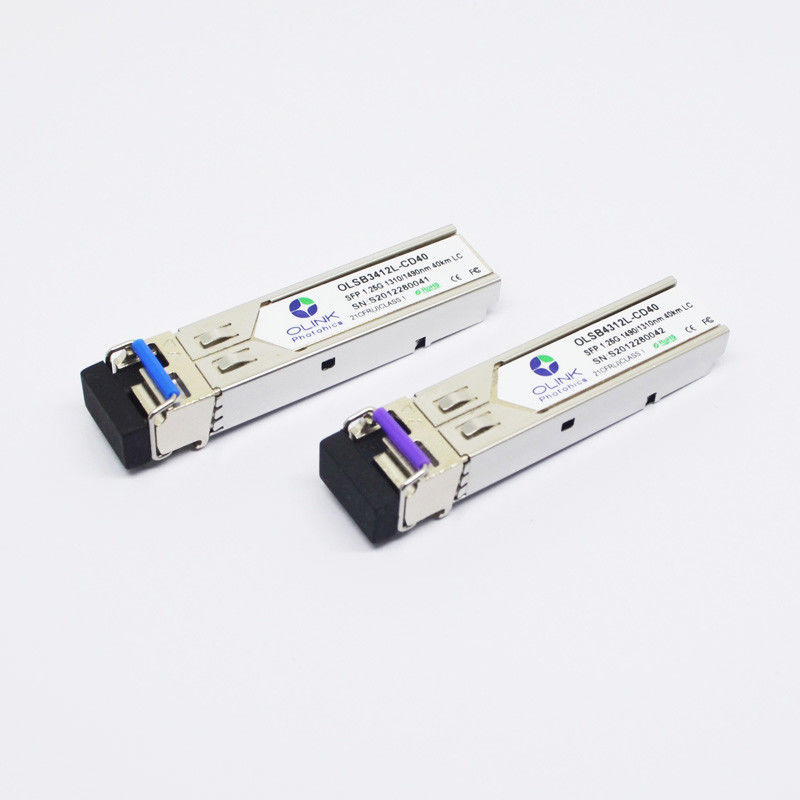

1000base-bx-δ BiDi SFP 1490nm-TX/1310nm-RX 40km οπτικό συμβατό σύστημα της Cisco πομποδεκτών
Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)
Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος | Μέγιστο. | Μονάδα | Σημείωση |
Συσκευή αποστολής σημάτων | ||||||
Λειτουργούν μήκος κύματος | λ | 1290 | 1310 | 1330 | NM | |
1470 | 1490 | 1510 | ||||
Ave. δύναμη παραγωγής (που επιτρέπεται) | ΣΤΡΩΣΤΕ | -5 | 0 | dBm | 1 | |
Αναλογία εξάλειψης | ER | 9 | DB | 1 | ||
Αναλογία καταστολής δευτερεύων-τρόπου | SMSR | 30 | DB | |||
Φασματικό πλάτος RMS | Δλ | 1 | NM | |||
Χρόνος ανόδου/πτώση (20%~80%) | Tr/Tf | 0,26 | NS | 2 | ||
Ποινική ρήτρα διασποράς | TDP | 3.9 | DB | |||
Οπτικό μάτι παραγωγής | Υποχωρητικός με IEEE802.3 ζ (κατηγορία 1 ασφάλεια aser) | |||||
Δέκτης | ||||||
Λειτουργούν μήκος κύματος | λ | 1490 | NM | |||
1310 | ||||||
Ευαισθησία δεκτών | PSEN1 | -22 | dBm | 3 | ||
Υπερφόρτωση | ΣΤΡΩΣΤΕ | -3 | dBm | 3 | ||
Το Los βεβαιώνει | PA | -35 | dBm | |||
Το Los de-βεβαιώνει | Pd | -25 | dBm | |||
Υστέρηση Los | Pd-PA | 0,5 | DB |
Σημειώσεις:
1. Μετρημένος σε 1250Mb/sμεσχέδιοδοκιμήςPRBS2223 – 1NRZ.
2. Unfiltered, μετρημένος με ένα PRBS223 – 1 σχέδιο δοκιμής @1,25GBP
3. Μετρημένος σε 1250Mb/sμεPRBS223 – 1 σχέδιο δοκιμής NRZ για τα ΤΖΊΤΖΙΦΑ < 1x10="">-12
Ψηφιακές διαγνωστικές προδιαγραφές
Οι πομποδέκτες OLSB 34(43) 12l-γ (I) D40 μπορούν να χρησιμοποιηθούν στα συστήματα οικοδεσποτών που απαιτούν είτε τα εσωτερικά είτε εξωτερικά βαθμολογημένα ψηφιακά διαγνωστικά.
Παράμετρος |
Σύμβολο |
Μονάδες |
Ελάχιστος. |
Μέγιστο. |
Ακρίβεια |
Σημείωση |
Θερμοκρασία πομποδεκτών |
DTemp-ε |
ºC |
-45 |
+90 |
±5ºC |
1 |
Τάση ανεφοδιασμού πομποδεκτών |
DVoltage |
Β |
2.8 |
4.0 |
±3% |
|
Προκατειλημμένο ρεύμα συσκευών αποστολής σημάτων |
DBias |
μΑ |
2 |
80 |
±10% |
2 |
Δύναμη παραγωγής συσκευών αποστολής σημάτων |
DTx-δύναμη |
dBm |
-6 |
+1 |
±3dB |
|
Μέση δύναμη εισαγωγής δεκτών |
DRx-δύναμη |
dBm |
-23 |
0 |
±3dB |
|
Σημειώσεις:
1.When που λειτουργεί temp.=0~70 ºC, η σειρά θα είναι min=-5, Max=+75
2. Η ακρίβεια του προκατειλημμένου ρεύματος Tx είναι 10% του πραγματικού ρεύματος από τον οδηγό λέιζερ στο λέιζερ
3. Εσωτερικό εξωτερικό συμβατό σύστημα βαθμολόγησης
Εφαρμογές
●Gigabit Ethernet
●Κανάλι ινών
●Αλλαγή για να μεταστρέψει τη διεπαφή
●Μεταστρεφόμενες backplane εφαρμογές
●Διεπαφή δρομολογητών/κεντρικών υπολογιστών
●Άλλες οπτικές συνδέσεις
Όχι μόνο παρέχουμε το μεγαλύτερο μέρος σημαντικού συμβατού συστήματος εμπορικών σημάτων, όπως τη Cisco, τον ιουνίπερο, τη Alcatel, το άκρο, το μπροκάρ κ.λπ., αλλά και υποστηρίζουμε την προσαρμογή.
