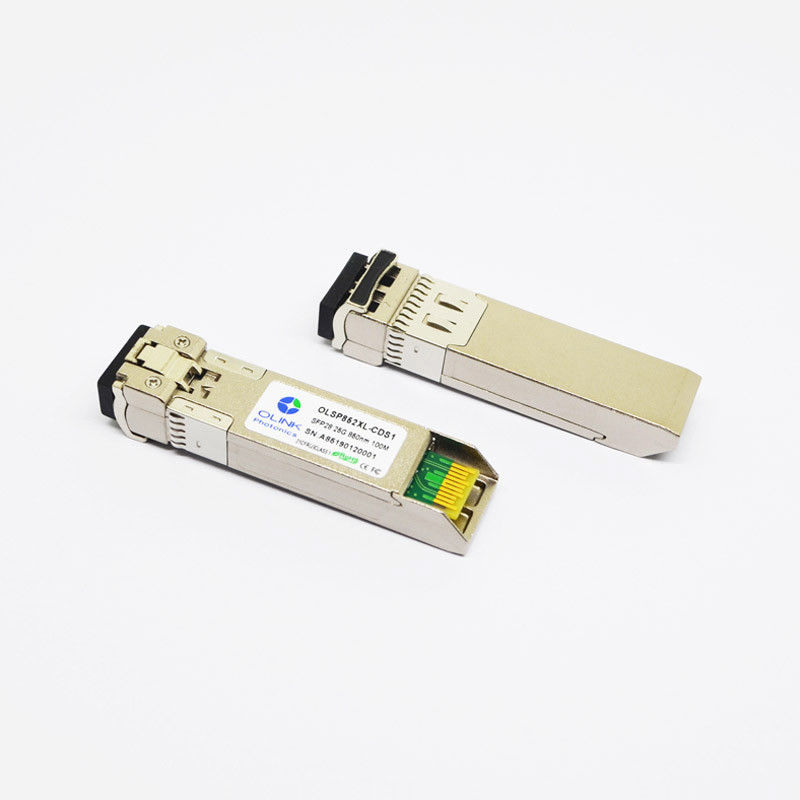

Συμβατός Ethernet οπτικός πομποδέκτης SFP28 25G 850nm 100m της Cisco
Cisco το συμβατό SFP-25g-SR-s SFP28 25G 850nm 100m οπτικός πομποδέκτης Ethernet
Χαρακτηριστικά γνωρίσματα προϊόντων
●Υποστηρίξεις μέχρι τα ποσοστά δυαδικών ψηφίων 25.78Gb/s
●Ψηφιακή διαγνωστική διεπαφή οργάνων ελέγχου με sff-8472
●Καυτό plug-gable ίχνος SFP28
●συσκευή αποστολής σημάτων 850nm VCSEL
●Μέγιστο μήκος συνδέσεων των συνδέσεων 70m στις συνδέσεις OM3 ή 100m στην πολλαπλού τρόπου ίνα OM4
●Υψηλό περιθώριο μετάδοσης
●Χαμηλής ισχύος κατανάλωση<1w>
●Λειτουργούσα θερμοκρασία περίπτωσης: Commerical: 0 έως 70 °C
Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = Β 0 έως 70 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Συσκευή αποστολής σημάτων |
| Λειτουργούν μήκος κύματος |
λ |
840 |
850 |
860 |
NM |
|
| Ave. δύναμη παραγωγής (που επιτρέπεται) |
ΣΤΡΩΣΤΕ |
-8.2 |
|
2.4 |
dBm |
|
| Αναλογία καταστολής δευτερεύων-τρόπου |
SMSR |
30 |
|
|
DB |
|
| Αναλογία εξάλειψης |
ER |
2 |
|
|
DB |
|
| Φασματικό πλάτος RMS (- 20dB) |
Δλ |
|
|
1 |
NM |
|
| Σχετικός θόρυβος έντασης |
RIN |
|
|
-130 |
dB/Hz |
|
| Δέκτης |
| Λειτουργούν μήκος κύματος |
|
840 |
850 |
860 |
NM |
|
| Τονισμένη ευαισθησία δεκτών (OMA) |
RsenS |
|
|
-5.2 |
dBm |
|
| Μέση δύναμη δεκτών |
Pimax |
-10.3 |
|
3 |
dBm |
1 |
| Το Los βεβαιώνει |
PA |
-30 |
|
|
dBm |
|
| Το Los de-βεβαιώνει |
Pd |
|
|
-12 |
dBm |
|
| Υστέρηση Los |
Pd-PA |
0,5 |
|
5 |
DB |
|
Σημειώσεις:
1. Μετρημένος στα ΤΖΙΤΖΙΦΑ λιγότερο από 5E-5, πλάτη με πλάτη. Το σχέδιο μέτρου είναι PRBS 231-1 με χειρότερο ER=4.5@ 25.78Gb/s.
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Τάση ανεφοδιασμού |
Vcc |
-0.5 |
4.0 |
Β |
|
| Θερμοκρασία αποθήκευσης |
TS |
-40 |
85 |
°C |
|
| Σχετική υγρασία |
RH |
0 |
85 |
% |
|
Σημείωση: Η πίεση παραπάνω από τις μέγιστες απόλυτες εκτιμήσεις μπορεί να προκαλέσει τη μόνιμη ζημία στον πομποδέκτη.
Γενικά λειτουργούντα χαρακτηριστικά
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Ποσοστό στοιχείων |
|
|
25.78 |
|
Gb/s |
|
| Τάση ανεφοδιασμού |
Vcc |
3.13 |
3.3 |
3.47 |
Β |
|
| Ρεύμα ανεφοδιασμού |
Icc |
|
|
300 |
μΑ |
|
| Λειτουργούντα Temp περίπτωσης. |
TC |
0 |
|
70 |
°C |
|
Ηλεκτρικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = Β 0 έως 70 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Συσκευή αποστολής σημάτων |
| Διαφορική ταλάντευση εισαγωγής στοιχείων |
VINPP |
120 |
|
800 |
mVpp |
1 |
| Το Tx θέτει εκτός λειτουργίας την εισαγωγή |
Χ |
TDH |
2.0 |
|
Vcc+0.3 |
Β |
|
| Λ |
TDL |
0 |
|
0,8 |
| Παραγωγή ελαττωμάτων Tx |
Χ |
TFH |
2.0 |
|
Vcc+0.3 |
Β |
2 |
| Λ |
TFL |
0 |
|
0,8 |
| Διαφορική σύνθετη αντίσταση εισαγωγής |
Rin |
|
100 |
|
Ω |
|
| Δέκτης |
| Διαφορική ταλάντευση παραγωγής στοιχείων |
Vout, PP |
340 |
650 |
800 |
mVpp |
3 |
| Παραγωγή Rx Los |
Χ |
VOH |
2.0 |
|
Vcc+0.3 |
Β |
2 |
| Λ |
Ένταση |
0 |
|
0,8 |
Σημείωση:
1. Είναι εσωτερικά εναλλασσόμενο ρεύμα που συνδέεται με τη διαφορική λήξη 100Ω μέσα στην ενότητα.
2. Το ελάττωμα και Rx Los Tx είναι ανοικτά αποτελέσματα συλλεκτών, τα οποία πρέπει να σηκωθούν με 4.7k στους αντιστάτες 10kΩ στον πίνακα οικοδεσποτών. Σηκώστε την τάση μεταξύ 2.0V και Vcc+0.3V.
3. RD+/- τα αποτελέσματα είναι εσωτερικά εναλλασσόμενο ρεύμα που συνδέεται, και πρέπει να ολοκληρωθούν με 100Ω (διαφορικό) στο χρήστη SERDES.
