| Τόπος καταγωγής: | SZ Κίνα |
|---|---|
| Μάρκα: | OLKOPTO |
| Πιστοποίηση: | ISO9001,ISO14001,OHSAS18001 |
| Αριθμό μοντέλου: | OLSQxx4XL-CD10 |
| Ποσότητα παραγγελίας min: | 1pcs |
| Συσκευασία λεπτομέρειες: | Παλέτα μεμονωμένης συσκευασίας Η 10 PC Ή παλέτα 20 PC |
| Χρόνος παράδοσης: | 3-5 εργάσιμες ημέρες |
| Όροι πληρωμής: | TT/Net 30days |
| Δυνατότητα προσφοράς: | 80-100K το μήνα |
| Αριθμός μερών: | OLSQxx4XL-CD10 | Ποσοστό στοιχείων: | 40g |
|---|---|---|---|
| Απόσταση μετάδοσης: | 10km | Μήκος κύματος: | 1270~1330nm |
| Επισημαίνω: | πομποδέκτης 10km 40G QSFP+,πομποδέκτης 1270nm 40G QSFP+,πομποδέκτης qsfp+ lc |
||

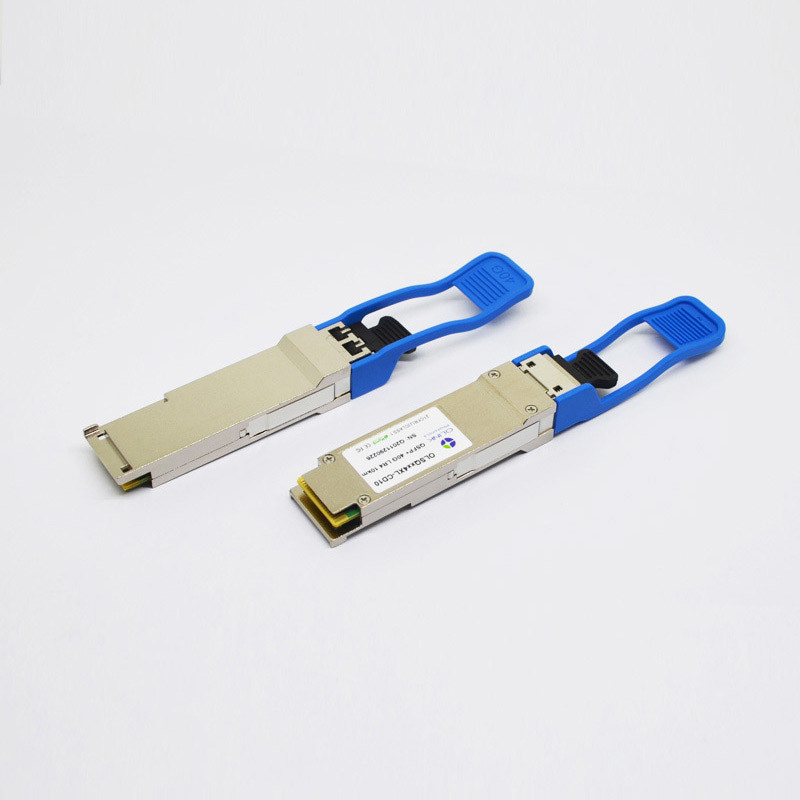

πομποδέκτης 1270nm 1330nm 10km 40G QSFP+
Ιουνίπερος συμβατό 40G QSFP+LR4 1270~1330nm 10km οπτικά DOM ενότητας πομποδεκτών LC
Χαρακτηριστικά γνωρίσματα προϊόντων
●Πλήρης-διπλές ενότητες πομποδεκτών τέσσερις-καναλιών
●Ποσοστό στοιχείων μετάδοσης μέχρι 11.2Gbit/s ανά κανάλι
●Μετάδοση μέχρι 10km της ενιαίας ίνας τρόπου
●Χαμηλής ισχύος κατανάλωση <2>
●Λειτουργούσα θερμοκρασία περίπτωσης
0°C σε +70°C
●3.3V τάση παροχής ηλεκτρικού ρεύματος
●RoHS 6 υποχωρητικό
●Καυτός Pluggable τύπος QSFP
●Ενιαίο δοχείο συνδετήρων MPO
●Ενσωματωμένη ψηφιακή διαγνωστική λειτουργία
Εφαρμογές
●InfiniBand QDR, ΟΔΓ και SDR
●40G Ethernet
●Ιδιόκτητες διασυνδέσεις υψηλής ταχύτητας
●Κέντρο δεδομένων
Περιγραφές προϊόντων
OLSQxx4XL-CD10 του Olinkcom είναι ένα τέσσερις-κανάλι, Pluggable, παράλληλος, πομποδέκτης οπτικών ινών QSFP+ για InfiniBand QDR/DDR/SDR, κανάλι ινών 10G/8G/4G/2G. και εφαρμογές της SAS. Η πλήρης-διπλή οπτική ενότητα QSFP προσφέρει τον ανεξάρτητο 4 διαβιβάζει και λαμβάνει τα κανάλια, κάθε ένα ικανό της λειτουργίας 10.3Gbps για ένα σύνολο
ποσοστό στοιχείων του 40Gbps 10km που χρησιμοποιεί την ενιαία ίνα τρόπου. Αυτές οι ενότητες έχουν ως σκοπό να λειτουργήσουν σε θέματα των ενιαίων συστημάτων ινών τρόπου χρησιμοποιώντας τη σειρά λέιζερ 1310nm DFB. Ένα καλώδιο κορδελλών οπτικής ίνας με έναν συνδετήρα MPO/MTPTM μπορεί να συνδεθεί με το δοχείο ενότητας QSFP. QSFP+ PSM LR4 είναι ένα είδος παράλληλου πομποδέκτη που παρέχει την αυξανόμενη πυκνότητα λιμένων και τη συνολική εξοικονόμηση κόστους συστημάτων.
Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = Β 0 έως 70 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος | Μέγιστο. | Μονάδα | Σημείωση |
| Συσκευή αποστολής σημάτων | ||||||
| Λειτουργούν μήκος κύματος | λc | 1290 | 1310 | 1330 | NM | |
| Ave. δύναμη παραγωγής | ΣΤΡΩΣΤΕ | -7 | +2.3 | dBm | ||
|
Διαφορά στη δύναμη έναρξης μεταξύ οποιων δήποτε δύο παρόδων (OMA) |
DL | 5 | DB | |||
| Αναλογία εξάλειψης | ER | 3.5 | DB | |||
| Μέγιστη δύναμη, κάθε πάροδος | PP | 4 | dBm | |||
| Ποινική ρήτρα διασποράς, κάθε πάροδος | TDP | 3.5 | DB | |||
|
Μέση δύναμη έναρξης ΜΑΚΡΙΑ συσκευή αποστολής σημάτων, κάθε πάροδος |
POFF | -30 | DB | |||
|
Συντεταγμένες μασκών ματιών: X1, X2, X3, Y1, Y2, Y3 |
ΤΙΜΕΣ ΠΡΟΔΙΑΓΡΑΦΩΝ 0,23, 0,34, 0,43, 0,27, 0,35, 0,4 |
Αναλογία χτυπήματος = 5x10-5 |
||||
| Δέκτης | ||||||
| Λειτουργούν μήκος κύματος | λc | 1310 | NM | |||
| Τονισμένη ευαισθησία δεκτών στη OMA (OLSQ854XM-CDS1) | PSEN1 | -12.5 | dBm | 3 | ||
| Ο μέσος όρος λαμβάνει τη δύναμη, κάθε πάροδος | ΣΤΡΩΣΤΕ | -11 | +2.4 | dBm | ||
| Συντελεστής ανάκλασης δεκτών | Rrx | -12 | DB | |||
| Το Los βεβαιώνει | PA | -30 | dBm | |||
| Το Los de-βεβαιώνει | Pd | -15 | dBm | |||
| Υστέρηση Los | Pd-PA | 0,5 | DB | |||
Σημειώσεις:
1.Measured με τη δοκιμή προσαρμογής κάνετε σήμα σε TP3 για τα ΤΖΊΤΖΙΦΑ = 10-12 χαρακτηριστικά δεκτών
Περισσότερες λεπτομέρειες των προϊόντων μας:
Υψηλά αξιόπιστα οπτικά συστατικά και άριστο σχέδιο
1.DLB φωτοδίοδος λέιζερ και ΚΑΡΦΙΤΣΩΝ
2.Thick χρυσό δάχτυλο
3.Plating η σκληρή χρυσή Shell
Οικονομικώς αποδοτική και αξιόπιστη μετάδοση
Η συσκευασία μας & μαρκάρισμα:
Όλες οι ενότητές μας έχουν 3 έτη εξουσιοδότησης!
