Ενιαίος οπτικός πομποδέκτης 1310nm 10km ινών 100G CFP2 τρόπου διπλό LC
Συμβατή 100GBASE- LR4 1310nm 10km ιουνιπέρων ενότητα πομποδεκτών DOM LC SMF δικτύων CFP2-100GBASE-LR4

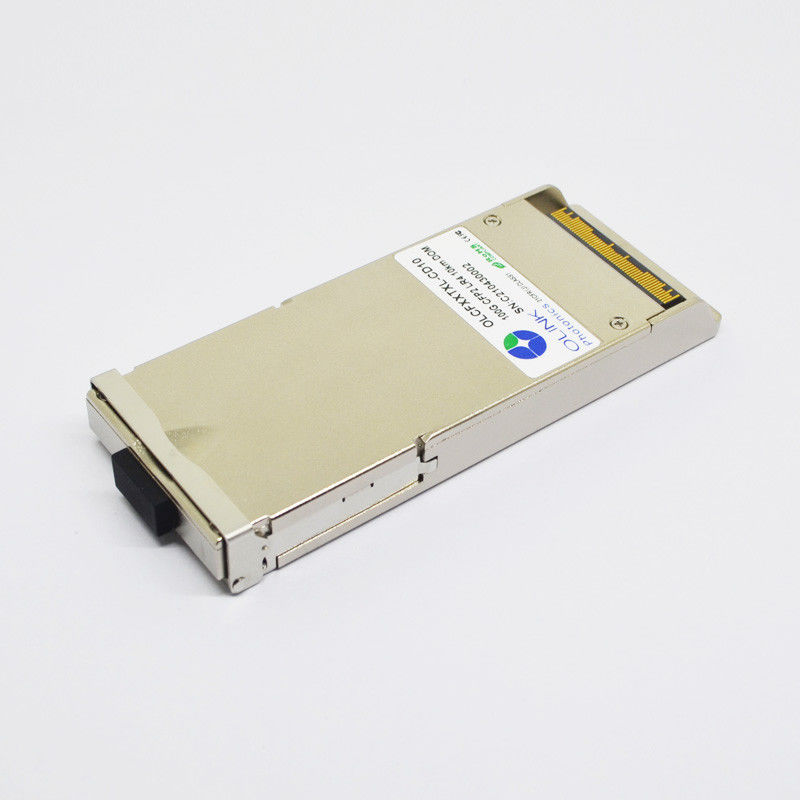

Το Olink olcfxxtxl-CD10, οπτικός πομποδέκτης 100G CFP2 LR4 ενσωματώνει τη μετάδοση και λαμβάνει την πορεία επάνω σε μια ενότητα. Από την πλευρά μετάδοσης, τέσσερις πάροδοι των τμηματικών ρευμάτων στοιχείων ανακτώνται, ξαναρυθμίζονται, και μεταφέρονται προς τέσσερις οδηγούς λέιζερ, οι οποίοι ελέγχουν τέσσερα διαμορφωμένα ηλεκτρικός-απορρόφηση λέιζερ (EMLs) με 1296, 1300, 1305, και 1309 κεντρικά μήκη κύματος NM. Τα οπτικά σήματα πολλαπλασιάζονται έπειτα σε μια single-mode ίνα μέσω ενός συνδετήρα βιομηχανικά τυποποιημένων LC. Λάβετε την πλευρά, 4 πάροδοι των οπτικών ρευμάτων στοιχείων αποδιαυλώνονται οπτικά από έναν ενσωματωμένο οπτικό αποπολυπλέκτη. Κάθε ατμός στοιχείων ανακτάται από έναν ενισχυτή φωτοανιχνευτών και transimpedance ΚΑΡΦΙΤΣΩΝ, ξαναρυθμίζεται, και μεταφέρεται προς έναν οδηγό παραγωγής. Αυτή η ενότητα χαρακτηρίζει μια καυτός-pluggable ηλεκτρική διεπαφή, μια χαμηλής ισχύος κατανάλωση, και τη διοικητική διεπαφή MDIO.
Οπτικά χαρακτηριστικά
| Παράμετρος |
Σύμβολο |
Μονάδα |
Λ. |
Τύπος |
Max |
Σημειώσεις |
| Οπτικά χαρακτηριστικά συσκευών αποστολής σημάτων |
| Κάνοντας σήμα ποσοστό, κάθε πάροδος |
|
ΓΨΔ |
25.78125 ±100 PPM |
100GBase-LR4 |
| 27.9525 ±20 PPM |
OTU4 |
| Τεσσάρων λωρίδων σειρά μήκους κύματος |
λ1 |
NM |
1294.53 |
1295.56 |
1296.59 |
|
| λ2 |
1299.02 |
1300.05 |
1301.09 |
|
| λ3 |
1303.54 |
1304.58 |
1305.63 |
|
| λ4 |
1308.09 |
1309.14 |
1310.19 |
|
| Συνολική δύναμη έναρξης |
|
dBm |
|
|
10.5 |
100GBase-LR4 |
| |
|
10 |
OTU4 |
| Μέση δύναμη έναρξης, κάθε πάροδος |
Pavg |
dBm |
-4.5 |
|
4.5 |
2 |
| -0.6 |
|
4 |
| Οπτικό εύρος διαμόρφωσης, κάθε πάροδος (OMA) 2 |
OMA |
dBm |
-1.3 |
|
4.5 |
|
| Διαφορά στη δύναμη έναρξης μεταξύ οποιων δήποτε δύο παρόδων (OMA) |
|
DB |
|
|
5 |
|
| Αναλογία εξάλειψης |
ER |
DB |
4 |
|
|
100GBase-LR4 |
| 4 |
|
6.5 |
OTU4 |
| Αναλογία καταστολής δευτερεύων-τρόπου |
SMSR |
DB |
30 |
|
|
|
| Συσκευή αποστολής σημάτων και ποινική ρήτρα διασποράς, κάθε πάροδος |
TDP |
DB |
|
|
2.2 |
|
| Οπτική ανοχή επιστροφής απώλειας |
|
DB |
|
|
20 |
|
| Συσκευή αποστολής σημάτων reflectance3 |
|
DB |
|
|
– 12 |
|
| Μάσκα ματιών συσκευών αποστολής σημάτων {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
100GBase-LR4 |
| Οπτικά χαρακτηριστικά δεκτών |
| Λάβετε το ποσοστό για κάθε πάροδο |
|
GBP |
|
25.78125 |
27.9525 |
|
| Η υπερφόρτωση εισήγαγε την οπτική δύναμη |
Pmax |
dBm |
5.5 |
|
|
3 |
|
Ο μέσος όρος λαμβάνει τη δύναμη για κάθε μια
Πάροδος
|
Καρφίτσα |
dBm |
-8.6 |
|
3 |
4 |
|
Λάβετε τη δύναμη στη OMA για κάθε μια
Πάροδος
|
PinOMA |
dBm |
|
|
3 |
|
|
Διαφορά Receive στη δύναμη μέσα
OMA μεταξύ οποιων δήποτε δύο παρόδων
|
|
dBm |
|
|
|
|
|
Ευαισθησία δεκτών στη OMA για
Κάθε πάροδος
|
SOMA |
dBm |
|
|
-8.6 |
5 |
|
Τονισμένη ευαισθησία δεκτών μέσα
OMA για κάθε πάροδο
|
|
dBm |
|
|
-6.8 |
6, 7 |
Σημειώσεις:
1. Το ρεύμα ανεφοδιασμού περιλαμβάνει το ρεύμα ανεφοδιασμού της ενότητας CFP2 και τον πίνακα δοκιμής workingcurrent.
2. Η μέση δύναμη έναρξης, κάθε πάροδος (λ.) είναι πληροφοριακή για 100GBase-LR4, όχι ο κύριος δείκτης της δύναμης σημάτων.
3.The ο δέκτης θα είναι σε θέση να ανεχτεί, χωρίς ζημία, τη συνεχή έκθεση σε ένα οπτικό σήμα εισαγωγής που έχει αυτό το μέσο επίπεδο δύναμης
4. Ο μέσος όρος λαμβάνει τη δύναμη, κάθε πάροδος (λ.) είναι πληροφοριακή και όχι ο κύριος δείκτης
από τη δύναμη σημάτων. Μια λαμβανόμενη δύναμη κάτω από αυτήν την αξία δεν μπορεί να είναι υποχωρητική εντούτοις, μια αξία επάνω από αυτό δεν εξασφαλίζει συμμόρφωση
5. Η ευαισθησία δεκτών (OMA), κάθε πάροδος (ανώτατη) είναι πληροφοριακή
6. Μετρημένος με το σήμα δοκιμής προσαρμογής σε TP3 για BER=10-12
7. όροι της τονισμένης δοκιμής ευαισθησίας δεκτών: η κάθετη ποινική ρήτρα περάτωσης ματιών για κάθε πάροδο είναι 1.8dB το τονισμένο μάτι J2 jitter για κάθε πάροδο είναι 0.3UI το τονισμένο μάτι J9 jitter για κάθε πάροδο είναι 0.47UI.
Χαρακτηριστικά γνωρίσματα προϊόντων
●Υποστηρίξεις μέχρι τα ποσοστά δυαδικών ψηφίων 112Gbps
●Διπλός συνδετήρας LC
●Καυτός pluggable
●Λειτουργούν ηλεκτρικό τμηματικό ποσοστό στοιχείων μέχρι 27.952493Gbps
●παράλληλη ηλεκτρική τμηματική διεπαφή 4
●Εφαρμόσιμος για τη σύνδεση 10km SMF
●Χαμηλής ισχύος κατανάλωση, < 6W="">
●Ψηφιακό διαγνωστικό όργανο ελέγχου Interfacel
●Διεπαφή επικοινωνίας MDIO
●Υποχωρητικός με 100GBASE-LR4 και OTU4
●Λειτουργούσα θερμοκρασία περίπτωσης: Commerical: 0 έως 70 °C
Εφαρμογές
●Δίκτυο τοπικής περιοχής (τοπικό LAN)
●Δίκτυο ευρείας περιοχής (ΩΧΡΟ)
●ITU-Τ OTU4 OTL4.4
