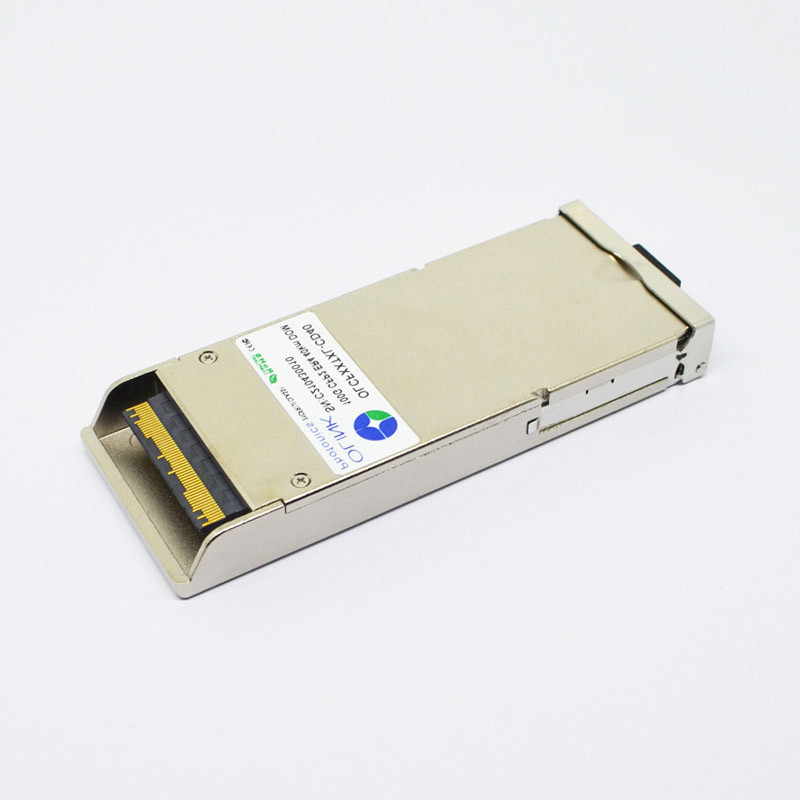

1310nm 40km οπτική ενότητα 100GBASE-ER4 πομποδεκτών DOM LC CFP2

Συμβατή CFP2-100G-ER4 100GBASE-ER4 1310nm 40km ενότητα πομποδεκτών DOM LC SMF μπροκάρ

Ο οπτικός πομποδέκτης 100G CFP2 ER4 του Olinkcom ενσωματώνει την πορεία δεκτών και συσκευών αποστολής σημάτων σε μια ενότητα. Στην πλευρά μετάδοσης, τέσσερις παρόδους των τμηματικών ρευμάτων στοιχείων ανακτώνται, ξαναρυθμίζονται, και περνούν σε τέσσερις οδηγούς λέιζερ. Οι οδηγοί λέιζερ ελέγχουν τέσσερα EMLs (η ηλεκτρικός-απορρόφηση διαμόρφωσε τα λέιζερ) με το κεντρικό μήκος κύματος 1296 NM, 1300nm, 1305nm και 1309 NM. Τα οπτικά σήματα πολλαπλασιάζονται σε έναν ενιαίο – ίνα τρόπου μέσω ενός συνδετήρα βιομηχανικά τυποποιημένων LC. Λάβετε την πλευρά, οι τέσσερις πάροδοι των οπτικών ρευμάτων στοιχείων αποδιαυλώνονται οπτικά από τον ενσωματωμένο οπτικό αποπολυπλέκτη.

Οπτικά χαρακτηριστικά συσκευών αποστολής σημάτων

Παράμετρος	Σύμβολο	Λ.	Τύπος.	Max	Μονάδα	Σημειώσεις
Κάνοντας σήμα ποσοστό, κάθε πάροδος			25.78125		ΓΨΔ
Μήκος κύματος παρόδων (σειρά)		1294.53	1295.56	1296.59	NM
		1299.02	1300.05	1301.09	NM
		1303.54	1304.58	1305.63	NM
		1308.09	1309.14	1310.19	NM
Ανοχή ποσοστού		-100		100	PPM	Από το ονομαστικό ποσοστό
Αναλογία καταστολής δευτερεύων-τρόπου	SMSR	30			DB
Συνολική δύναμη έναρξης				8.9	dBm
Μέση δύναμη έναρξης, κάθε πάροδος	Pavg	-2.9		2.9	dBm
Αναλογία εξάλειψης	ER	8			DB
Οπτικό εύρος διαμόρφωσης, κάθε πάροδος (OMA)	OMA	0,1		4.5	dBm
Διαφορά στη δύναμη έναρξης μεταξύ οποιων δήποτε δύο παρόδων (μέσος όρος και OMA)				3.6	DB
Συσκευή αποστολής σημάτων και ποινική ρήτρα διασποράς, κάθε πάροδος	TDP			2.5	DB
Μέση δύναμη έναρξης ΑΠΟ τη συσκευή αποστολής σημάτων, κάθε πάροδος				-30	dBm
Σχετικός θόρυβος έντασης	RIN₂₀Ο ΜΑ			-130	dB/Hz
Συντελεστής ανάκλασης συσκευών αποστολής σημάτων				-12	DB
Μάσκα ματιών συσκευών αποστολής σημάτων {X1, X2, X3, Y1, Y2, Y3}		{0,25, 0,4, 0,45, 0,25, 0,28, 0,4}

Οπτικά χαρακτηριστικά δεκτών

Παράμετρος	Σύμβολο	Λ.	Τύπος.	Max	Μονάδα	Σημειώσεις
Κάνοντας σήμα ποσοστό, κάθε πάροδος			25.78125		ΓΨΔ
Ανοχή ποσοστού		-100		100	PPM	Από κανονικό ποσοστό
Ο μέσος όρος λαμβάνει τη δύναμη, κάθε πάροδος	Pavg	-20.9		4.5	dBm
Λάβετε τη δύναμη, κάθε πάροδος (OMA)				4.5	dBm
Διαφορά στη δύναμη έναρξης μεταξύ οποιων δήποτε δύο παρόδων (Μέσος όρος και OMA)				4.5	DB
Ευαισθησία δεκτών (OMA), κάθε πάροδος	Rsen			-21.4	dBm	1
Τονισμένη ευαισθησία δεκτών (OMA), κάθε πάροδος	SRS			-17.9	dBm
Τονισμένοι όροι δοκιμής ευαισθησίας δεκτών
Κάθετη ποινική ρήτρα περάτωσης ματιών, κάθε πάροδος	VECP		3.5		DB
Το τονισμένο SYS J2 jitter, κάθε πάροδος	J2		0,3		UI	2
Το τονισμένο SYS J9 jitter, κάθε πάροδος	J9		0,47		UI	2
Συντελεστής ανάκλασης δεκτών				-26	DB
Το Los βεβαιώνει	Plos_on	-36			dBm
Los Deassert	Plos_off			-24	dBm
Υστέρηση Los		0,5		4	DB

Χαρακτηριστικά γνωρίσματα προϊόντων

●Υποστηρίξεις μέχρι τα ποσοστά δυαδικών ψηφίων 112Gbps

●Διπλός συνδετήρας LC

●Καυτός pluggable

●Λειτουργούν ηλεκτρικό τμηματικό ποσοστό στοιχείων μέχρι 27.952493Gbps

●APD ROSA

●παράλληλη ηλεκτρική τμηματική διεπαφή 4

●Εφαρμόσιμος για τη σύνδεση 30km SMF

●Χαμηλής ισχύος κατανάλωση, < 12W="">

Εφαρμογές

●Δίκτυο τοπικής περιοχής (τοπικό LAN)

●Δίκτυο ευρείας περιοχής (ΩΧΡΟ)

●Αλλαγή στη διεπαφή δρομολογητών

ετικέτα:

Τόπος καταγωγής:	Κίνα
Μάρκα:	OLKOPTO
Πιστοποίηση:	RoHs, FCC, CE, UL, ISO9001, ISO14001
Αριθμό μοντέλου:	Olcfxxtxl-CD40

Ποσότητα παραγγελίας min:	1 PC
Συσκευασία λεπτομέρειες:	μεμονωμένη συσκευασία
Χρόνος παράδοσης:	3-5 εργάσιμες ημέρες
Όροι πληρωμής:	T/T ή δίκτυο 30 ημέρες
Δυνατότητα προσφοράς:	2k το μήνα

Συμβατό εμπορικό σήμα:	Μπροκάρ	Όνομα προμηθευτών:	Olinkcom
Τύπος:	CFP2	Ποσοστό στοιχείων:	100Gbps
Μήκος κύματος:	WDM ΤΟΥ ΤΟΠΙΚΟΎ LAN	Απόσταση:	40KM
Συνδετήρας:	Duplex LC	Θερμοκρασία:	0~70℃
Υψηλό φως:	LC οπτική ενότητα πομποδεκτών , CFP2 οπτική ενότητα πομποδεκτών , Οπτικός πομποδέκτης 100GBASE-ER4 LC
